Sakelar Isolasi Tegangan Tinggi Luar Ruangan GW9

Ceho adalah produsen dan pemasok yang mengkhususkan diri dalam memasok Saklar Isolasi Tegangan Tinggi Luar Ruangan GW9. Sakelar seri GW9 cocok untuk peralatan listrik tegangan tinggi luar ruangan dengan tegangan pengenal AC 50Hz tiga fase 0kV/15kV/20kV. Mereka digunakan untuk isolasi listrik saluran transmisi tegangan tinggi selama transfer tanpa beban, pemeliharaan busbar tegangan tinggi, pemutus sirkuit, dan peralatan listrik lainnya, serta untuk isolasi listrik saluran tegangan tinggi hidup. Produk kami dapat dibagi menjadi kapasitor kecil dan rangkaian isolasi arus induktif. Strukturnya sederhana dan masuk akal, menggunakan aksesori tembaga-aluminium, wadah tertutup baja tahan karat, dan dasar galvanis celup panas, memberikan ketahanan tekanan dan ketahanan korosi yang sangat baik, serta kinerja yang andal. Ringan dan mudah dipasang, tidak memerlukan pembersihan atau pemeliharaan rutin, cocok untuk berbagai bagian dan cabang jalur distribusi 10-20kV di daerah perkotaan dan pedesaan, serta bagian pemeliharaan dengan titik pemutusan yang terlihat jelas. Murah, Sakelar Isolasi Tegangan Tinggi Luar Ruangan GW9 adalah perangkat listrik tegangan tinggi luar ruangan yang nyaman.

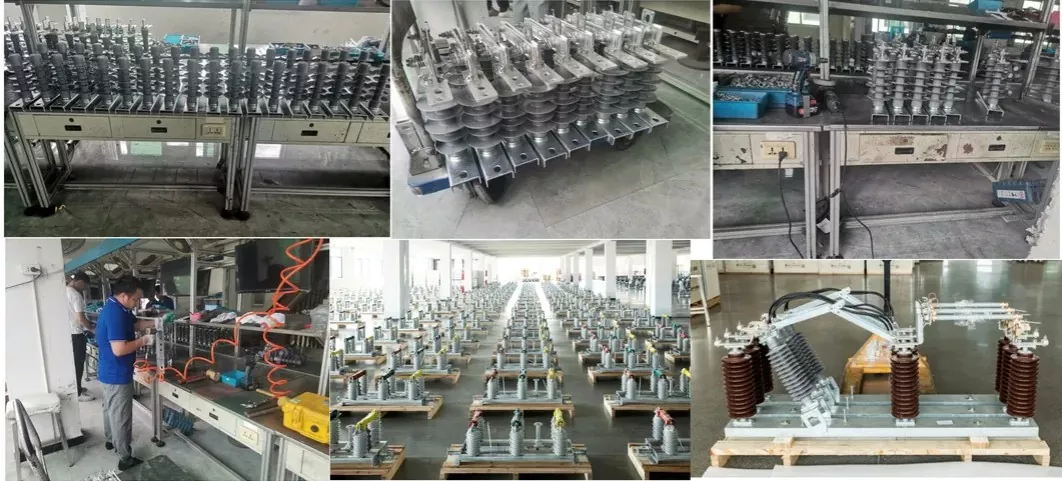

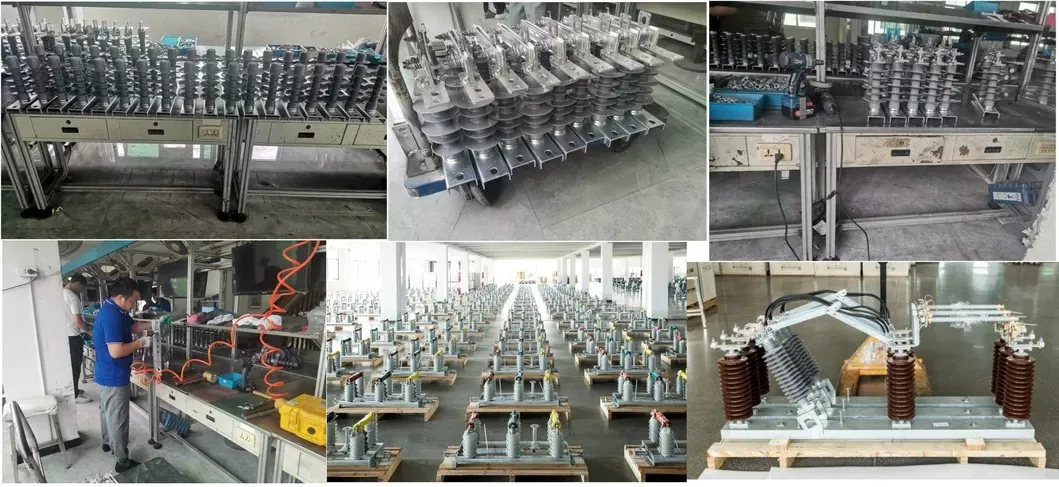

Pabrik kami

(H) Sakelar pemisah/isolasi fase tunggal AC tegangan tinggi luar ruangan seri GW9-12 (selanjutnya disebut sebagai "sakelar pemutus/isolasi") digunakan untuk mengalihkan saluran 10kV di bawah tegangan dan tanpa beban, dan untuk isolasi listrik pada bus tegangan tinggi yang dirombak, pemutus sirkuit dan peralatan listrik lainnya dari saluran tegangan tinggi aktif.

Sakelar Pemutus/Isolasi sesuai dengan standar teknis sakelar isolasi tegangan dan arus GB/T 1985-2014 dan sakelar pembumian, sakelar isolasi AC Tegangan Tinggi DL/T 486-2010 dan sakelar pembumian.

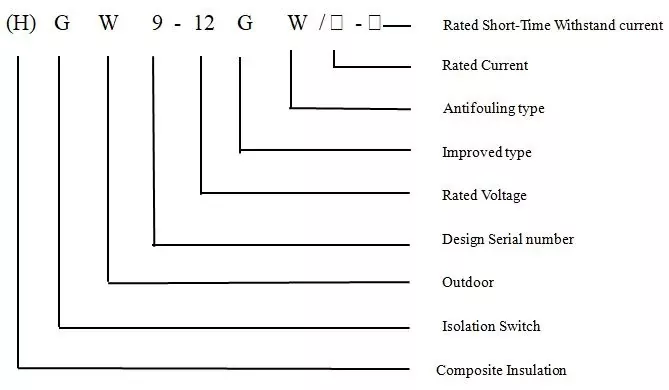

MODEL DAN MAKNANYA

Kondisi Lingkungan Penggunaan

1. Ketinggian: Tidak melebihi 1000 meter. Jika ketinggiannya lebih tinggi dari 1000 meter, tingkat isolasi termal terukur harus disesuaikan.

2. Suhu Sekitar: Batas atas +45℃, batas bawah -40℃, suhu rata-rata bulan terpanas 30℃, perbedaan suhu harian maksimum 25K.

3. Intensitas Radiasi Matahari (Luar Ruangan): 0,1W/cm²

4. Kecepatan Angin/Tekanan Angin (Luar Ruangan): 0,5 m/s / 700Pa

5. Gelar Polusi: Kelas E

6. Ketebalan Lapisan Es: Tidak melebihi 20mm

7. Kelembapan: Kelembapan relatif rata-rata harian tidak melebihi 95%, kelembapan relatif rata-rata bulanan tidak melebihi 80%

8. Kinerja Seismik: Akselerasi horizontal 0,3m/2, akselerasi vertikal 0,15m/s²

9. Faktor Keamanan: Gelombang tiga periode resonansi sinus, faktor keamanan lebih besar dari 1,67.

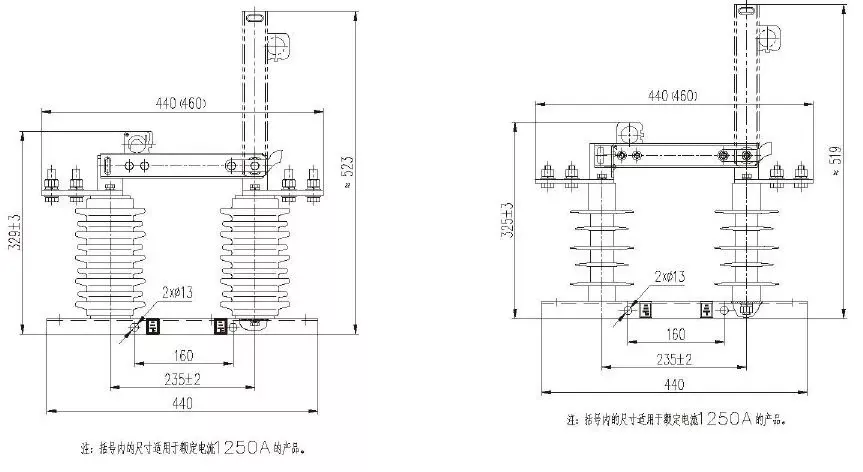

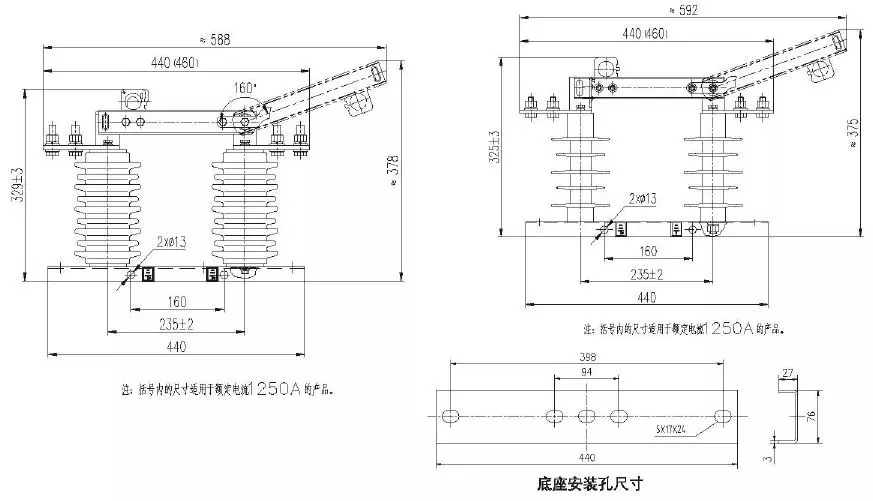

DIMENSI GARIS BESAR DAN INSTALASI

Data Teknis

Keuntungan Utama

1. Struktur produk dan ketahanan korosi meningkat secara signifikan. Saat ditutup, pelat konduktif memiliki fungsi mengunci sendiri. Untuk membuka, cukup tarik kait pengunci untuk membuka kunci secara otomatis. Basis dilengkapi dengan pegas konduktif dan penutup pegas; perangkat pengunci otomatis mencakup pelat pengunci, kait pengunci, dan pegas kait pengunci. Semua suku cadang standar terbuat dari baja tahan karat non-magnetik SUS304 dengan hasil akhir cerah dan ketahanan korosi yang sangat baik.

2. Pelat konduktif tidak memiliki kunci penghenti; sudut bukaan rotasi maksimum tidak kurang dari 160 derajat, dan dasar pelat konduktif tidak memiliki klip baja tahan karat. Proses pemasangan pasif, memukau, dan elastisitas tinggi digunakan untuk mempertahankan gaya penjepitan kontak.

3. Komponen sirkuit utama Saklar Isolasi Tegangan Tinggi Luar Ruangan GW9 menggunakan tembaga merah T2. Kontak dan terminal stasioner dibentuk secara integral, menyelesaikan sepenuhnya masalah kontak yang disebabkan oleh pengelasan kontak dan terminal stasioner di masa lalu.

4. Semua komponen konduktif di sirkuit utama dilapisi perak dengan ketebalan tidak kurang dari 20mm dan menjalani perawatan anti-oksidasi tertutup. Pelapisan permukaannya cerah dan tahan lama, memiliki ketahanan oksidasi yang kuat, konduktivitas yang sangat baik, dan resistansi sirkuit 80mmΩ.

5. Terminal kabel mengadopsi struktur lubang ganda, terbuat dari paduan tembaga keras, dengan lapisan perak luar.

6. Sakelar ini menggunakan pegas kontak tekanan eksternal, dengan kontak konduktif membuat kontak dengan struktur "busur tetap", memberikan tekanan yang sangat seragam dan fungsi pembersihan mandiri. Tekanan kontak tetap konstan dalam jangka waktu lama, memastikan keamanan dan keandalan produk selama pengoperasian jarak jauh.

7. Insulator terbuat dari bahan komposit keramik atau karet silikon berkekuatan tinggi dan dirancang dengan jarak rambat yang besar, memenuhi persyaratan anti polusi Kelas E, dan memiliki kemampuan anti polusi yang baik serta karakteristik pengoperasian jarak jauh.

8. Jarak minimum dari bagian bergerak Saklar Isolasi Tegangan Tinggi Luar Ruangan GW9 ke tanah lebih besar dari 200mm, dan jarak antar pemutusan lebih besar dari 230mm, sehingga cocok untuk area dataran tinggi.
