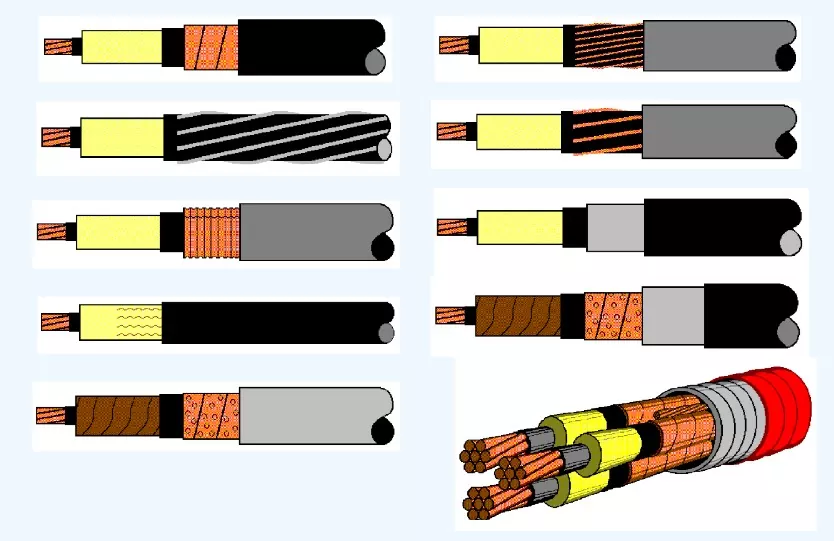

Kabel Listrik Tegangan Menengah

Cceho adalah produsen & pemasok kabel listrik tegangan menengah terkemuka – menawarkan layanan OEM/ODM dengan harga pabrik yang kompetitif! Kabel berperingkat 5kV-35kV digunakan untuk sirkuit distribusi di instalasi industri dan komersial. Kabel Listrik Tegangan Menengah cocok untuk digunakan di lokasi basah atau kering, dipasang di jalur balap, saluran, dan udara terbuka, ditanam di udara atau langsung sebagaimana diizinkan oleh NEC. Suhu tidak melebihi 105°C (MV105).

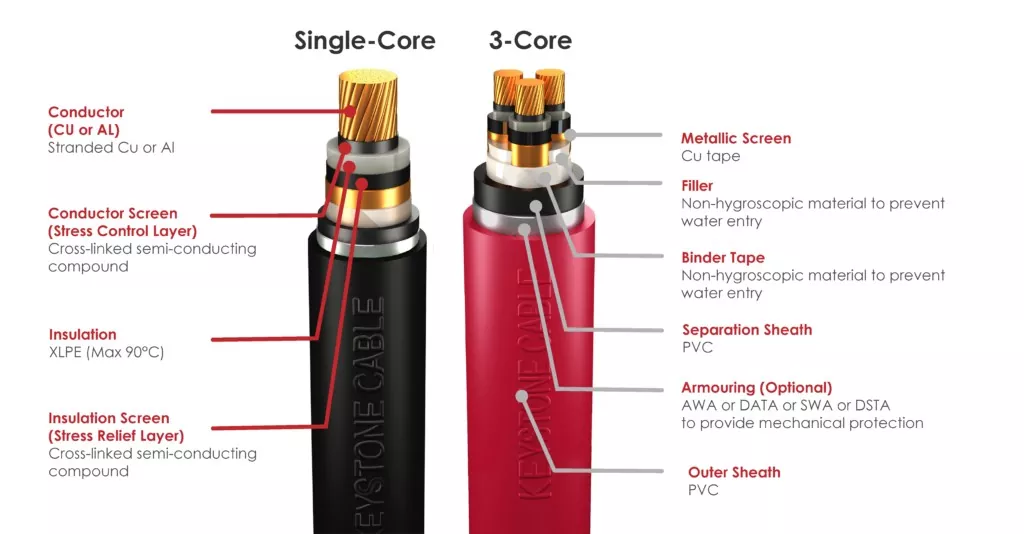

Konstruksi Kabel MV

Konduktor

Ada 2 jenis konduktor yang kami gunakan untuk konstruksi kabel MV kami: Tembaga dan Aluminium.

· Tembaga: Terbuat dari tembaga elektrolitik dengan kemurnian melebihi 99,95%.

· Aluminium: Diambil dari batangan aluminium dengan kemurnian minimal 99,70%.

Layar Konduktor

Layar konduktor kami adalah senyawa semi-konduktor bertautan silang yang diekstrusi yang menutupi konduktor logam. Lapisan ini bertindak sebagai titik tegangan pada insulasi, sehingga berpotensi melemahkan daya tahan jangka panjangnya.

Layar Isolasi

Layar insulasi adalah senyawa semi-konduktor berikatan silang yang diekstrusi di atas insulasi. Ini memberikan permukaan yang halus, berfungsi sebagai bahan transisi antara insulasi di mana terdapat medan listrik dan layar logam konduktif, di mana medan listriknya nol. Dengan demikian, hal ini mengurangi tegangan pada lapisan insulasi.

Layar Metalik

Layar logam biasanya terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih, di atas layar insulasi. Layar logam pada kabel 3 Inti memastikan medan listrik tetap berada di dalam inti kabel.

Perakitan Kabel (Opsional)

Untuk kabel 3-Inti, pita identifikasi (Coklat, Hitam, Abu-abu) ditempatkan di bawah layar logam sebelum inti dipasang.

Pengisi polipropilen non-higroskopis diterapkan di antara inti yang diletakkan untuk memberikan bentuk melingkar pada keseluruhan kabel. Pita polipropilen atau pita PETP (Poliester) digunakan sebagai pita penghalang di atas inti yang dipasang.

Selubung Pemisahan (Opsional)

Semua kabel lapis baja mencakup lapisan selubung pemisah PVC Hitam, MDPE, atau LSZH yang diekstrusi, diaplikasikan di atas inti atau inti yang diletakkan untuk mencegah korosi dengan memisahkan logam yang berbeda dan menghindari efek galvanik.

Armor (Opsional)

Pada kabel berlapis baja, pelindung diterapkan di atas selubung pemisah untuk perlindungan mekanis tambahan. Kabel inti tunggal menggunakan kabel aluminium (AWA), pelindung pita aluminium ganda (DATA), sedangkan kabel multiinti menggunakan pelindung kawat baja galvanis (SWA), atau pelindung pita baja galvanis ganda (DSTA).

Selubung Luar

Semua Kabel Daya Tegangan Menengah memiliki lapisan luar PVC, MDPE, atau LSZH yang diekstrusi di atas inti, inti yang diletakkan, atau pelindung. Selubung ini, biasanya berwarna hitam, melindungi kabel dari sinar matahari dan rayap. Warna lain juga dapat diberikan berdasarkan kesepakatan antara produsen dan pembeli.
