Unit Utama Cincin Berinsulasi Gas Ramah Lingkungan HB-12

Ceho adalah produsen di Cina, dan Anda dapat membeli Unit Utama Cincin Terisolasi Gas Ramah Lingkungan HB-12 kami dengan percaya diri. Dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu. Unit utama cincin ini adalah satu set lengkap perangkat distribusi daya 12KV, AC tiga fase 50Hz, sistem bus tunggal dan segmen bus tunggal.

mengirimkan permintaan

Deskripsi Produk

Unit Utama Cincin Insulasi Gas Ramah Lingkungan HB-12 merupakan satu set peralatan distribusi lengkap dengan tegangan 12KV, AC tiga fasa 50Hz, busbar tunggal, dan sistem bagian busbar tunggal. Ini memiliki struktur sederhana, pengoperasian yang fleksibel, interlocking yang andal, dan pemasangan yang mudah. Pengguna yang berbeda dapat diberikan solusi teknis yang memuaskan untuk aplikasi yang berbeda. Dengan mengadopsi teknologi sensor, teknologi kontrol otomatis, dan teknologi informasi, serta kinerja teknis canggih dan solusi perakitan yang sederhana dan fleksibel, teknologi ini dapat memenuhi permintaan pasar yang terus berubah dan sesuai untuk kebutuhan jaringan listrik yang cerdas.

Unit Utama Cincin Terisolasi Gas Ramah Lingkungan HB-12 berlaku untuk jaringan cincin kabel industri dan sipil serta proyek terminal jaringan distribusi. Sedangkan untuk penerimaan dan distribusi energi listrik, sangat cocok untuk distribusi tenaga listrik di kawasan pemukiman perkotaan, gardu induk sekunder kecil, kantor saklar, kotak cabang kabel, gardu induk tipe kotak, perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, rumah sakit, tempat olah raga, kereta api, terowongan dan tempat lainnya.

Ketentuan Layanan

Suhu udara sekitar: -40℃-+50℃

Kelembapan: Nilai relatif rata-rata maksimum, harian<95%, bulanan<90%

Ketinggian: ≤4000 M

Ketahanan seismik: 8 derajat

Penggunaan dalam kondisi khusus dapat dinegosiasikan

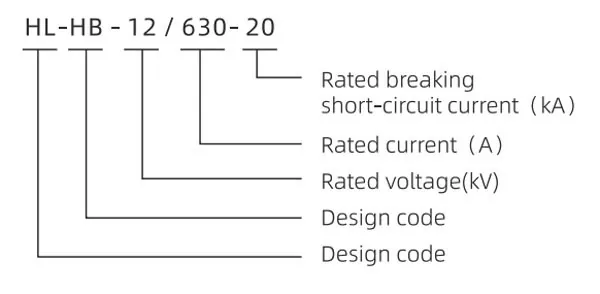

Model

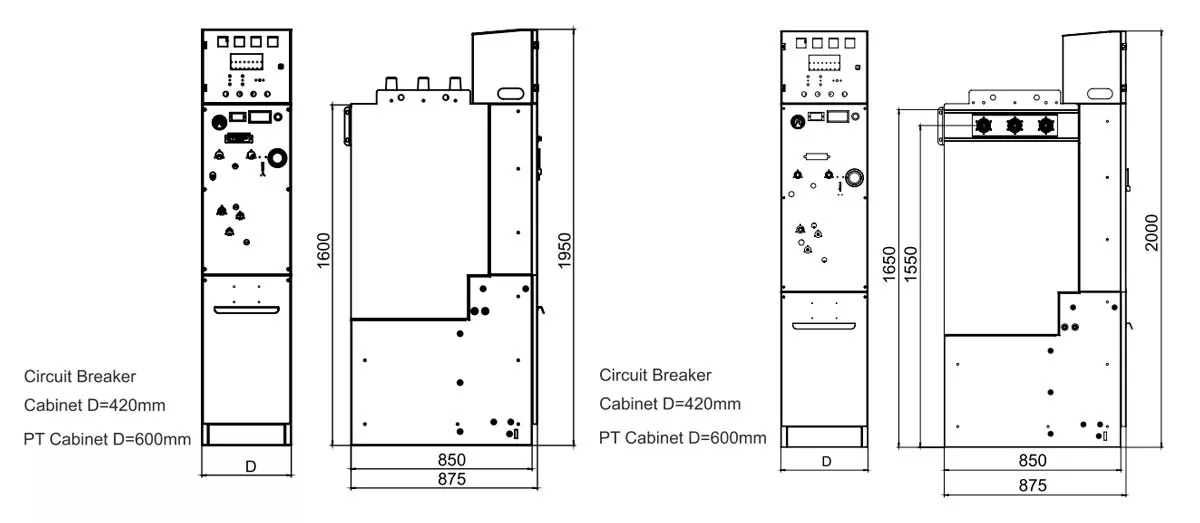

Dimensi Switchgear

Ukuran kabinet (L×D×T)	Kabinet pemutus arus	Kabinet sambungan kabel	kabinet PT

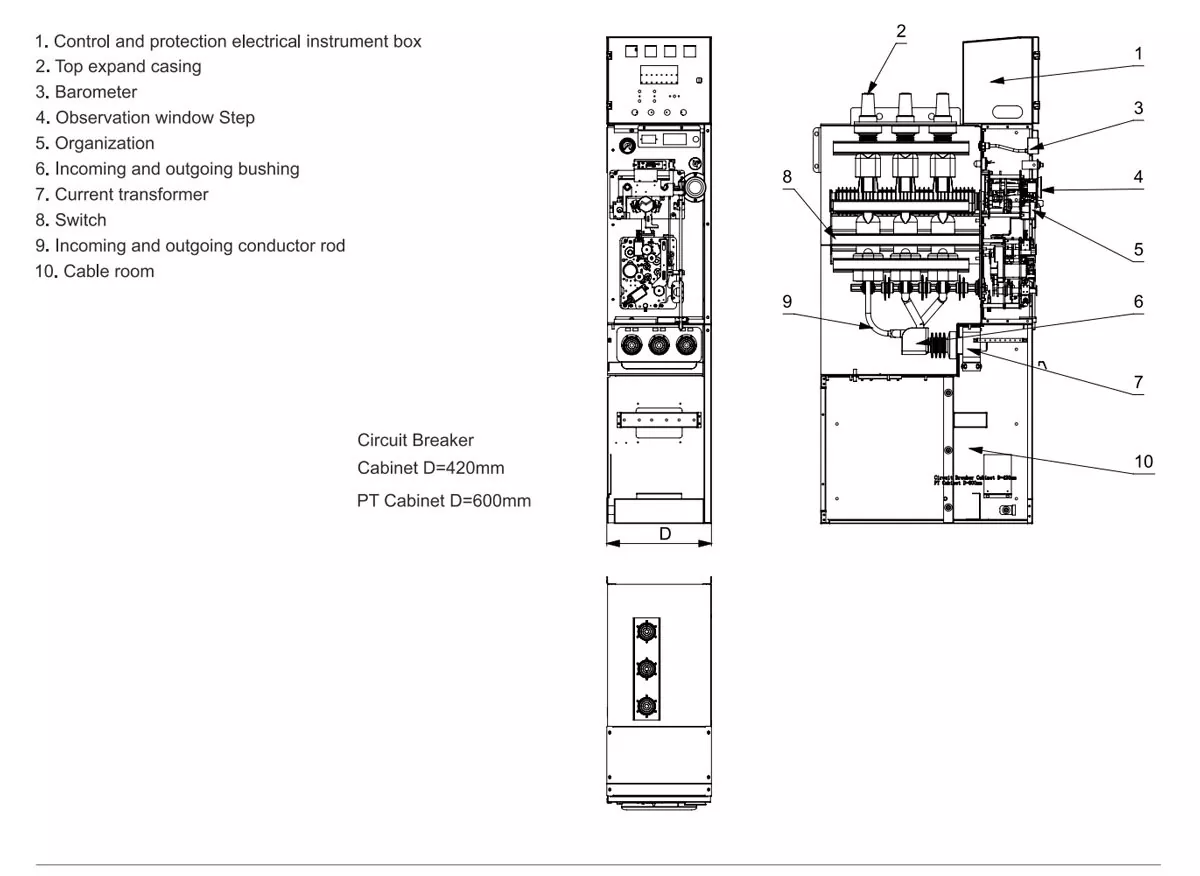

Ekspansi teratas	420×850×1950	420×850×1950	600×850×1950

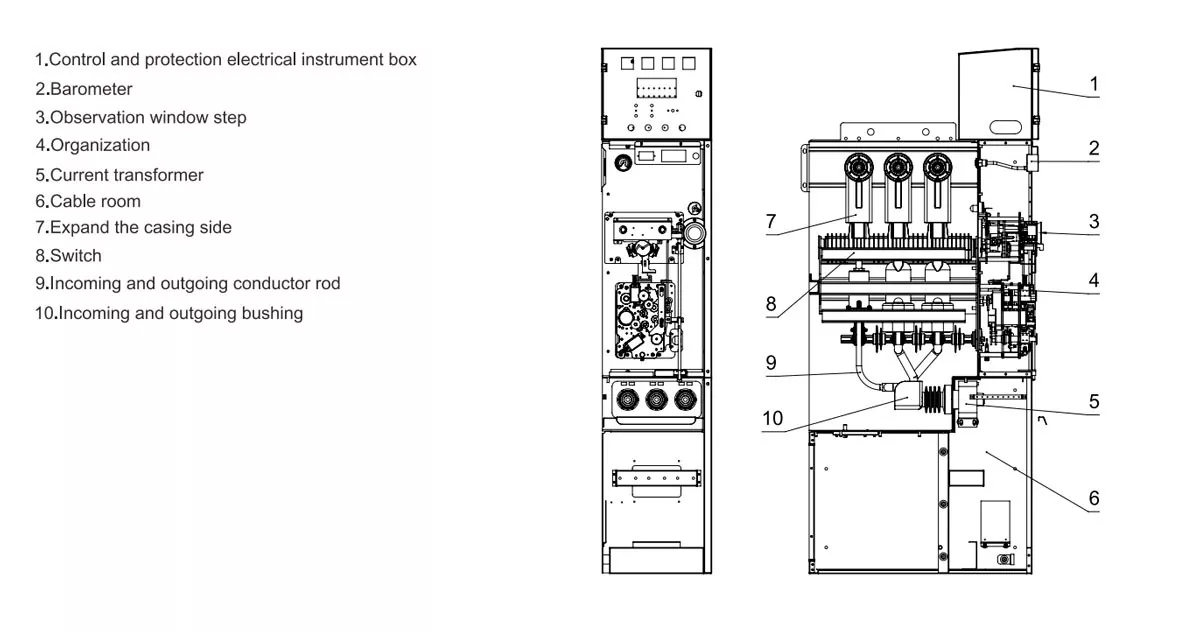

Ekspansi samping	420×850×2000	420×850×2000	600×850×1950

Parameter Teknis

Parameter teknis utama RMU Berisolasi Gas Lingkungan

Tegangan terukur	persegi panjang	12
Nilai saat ini	A	630
Metode pemadaman busur		Tabung saklar vakum
metode isolasi		Udara murni atau nitrogen
Nilai arus pemutusan hubung singkat	persegi panjang	20
Nilai waktu pemutusan hubung singkat	Kali	30
Nilai arus penutupan hubung singkat (puncak)	persegi panjang	50
Dinilai dalam waktu singkat menahan arus 3s (rms)	itu	20 (Sirkuit utama), 17, 4 (Sirkuit pembumian)
Nilai puncak menahan arus	itu	50 (Sirkuit utama), 43, 5 (Sirkuit pembumian)
Frekuensi daya menahan tegangan (1 menit)	persegi panjang	42 (Fase ke bumi, fase ke fase), 48 (putus)
Impuls petir menahan tegangan	persegi panjang	75 (Fase ke bumi, fase ke fase), 85 (putus)
Debit sebagian	komputer	≤20
Urutan operasi vcbs yang dinilai		O-0,3s-co-180s-co
Tahan terhadap kesalahan busur internal	KA\S	20/0,5
Kehidupan mekanis	Kali	10000 (VCB) 3000 (Saklar isolasi, Sakelar pembumian)
Resistansi rangkaian utama setiap fasa	mΩ	120
Sakelar pembumian diberi nilai arus hubung singkat (nilai puncak)	Itu	43, 5
Waktu penutupan sakelar pembumian	Kali	2
Tingkat perlindungan	MPa	IP67 (kotak Gas), IP4X (kotak bodi)
Tekanan gas terukur (tekanan pengukur)	MPa	0.02
Tekanan gas operasi minimum	0/0	0
Nilai tingkat kebocoran tahunan	ppm	0.01
Kadar air dalam kotak udara	persegi panjang	≤150
Frekuensi daya rangkaian bantu menahan tegangan (1 menit)		2

Parameter teknis utama pemutus sirkuit

Tegangan terukur	12
Nilai saat ini	630
Nilai arus pemutusan hubung singkat	20
Nilai arus penutupan hubung singkat (puncak)	50
Dinilai dalam waktu singkat menahan arus 3s (rms)	20
Nilai puncak menahan arus	50
Urutan operasi yang dinilai	O.-0.3s-C.O.-180s-C.O.
Frekuensi daya menahan tegangan (1 menit)	42 (Fase ke bumi, fase ke fase), 48 (putus)
Tegangan tahan impuls petir (puncak)	75 (Fase ke bumi, fase ke fase), 85 (putus)
Debit sebagian	≤5
Kehidupan mekanis	10000
Resistansi loop utama per fase	≤110
Jarak kontak	9±1
Tekanan kontak selama perjalanan	3±0, 5
Hubungi tekanan akhir	1800±100N
Pembukaan tiga fase (fase berbeda)	≤1
Waktu pentalan penutupan kontak	≤2
Waktu penutupan	≤70
Waktu pembukaan	≤60
Kecepatan pembukaan rata-rata	1,1+0,2
Kecepatan penutupan rata-rata	0,8+0,2
Nilai jumlah pemutusan arus hubung singkat	30
