Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ

Teknologi pengecoran resin epoksi telah merevolusi desain transformator tegangan cor resin epoksi fase tunggal JDZ, memberikan insulasi yang unggul, kekuatan mekanik, dan ketahanan terhadap lingkungan. Hal ini terutama dikenal karena keandalan dan keakuratannya dalam aplikasi fase tunggal. Desainnya yang ringkas dan bebas perawatan membuatnya cocok untuk pemasangan di dalam dan luar ruangan di berbagai industri.

Mulai dari pembangkit listrik hingga fasilitas industri dan bangunan komersial, transformator tegangan kami merupakan alat yang sangat diperlukan untuk manajemen energi dan perlindungan sistem. Kemampuannya untuk menjaga keakuratan dalam kondisi pengoperasian yang beragam menjadikannya pilihan utama bagi para insinyur dan teknisi sistem tegangan menengah.

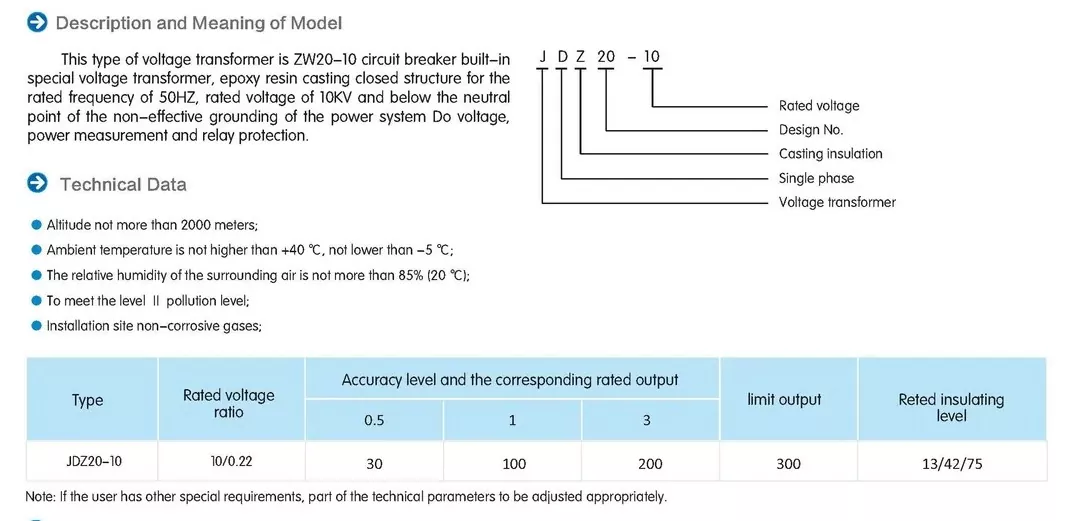

Spesifikasi

Apa itu Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ?

Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ adalah transformator instrumen presisi yang dirancang khusus untuk pengukuran tegangan dan perlindungan dalam sistem tenaga listrik. Perangkat ini beroperasi berdasarkan prinsip induksi elektromagnetik untuk mengubah tegangan primer tinggi menjadi tegangan sekunder rendah standar, biasanya 110V atau 100/√3V, cocok untuk sambungan ke instrumen pengukuran, relai pelindung, dan peralatan kontrol.

Konstruksi inti transformator dilengkapi dengan laminasi baja silikon bermutu tinggi yang digulung dengan gulungan tembaga presisi, semuanya dikemas dalam resin epoksi yang diformulasikan khusus. Proses pengecoran ini menciptakan struktur monolitik yang memberikan kekuatan dielektrik luar biasa sekaligus menghilangkan kantong udara yang dapat menyebabkan pelepasan sebagian. Penunjukan JDZ mengacu pada konfigurasi fase tunggal, dengan "J" menunjukkan transformator tegangan, "D" mewakili fase tunggal, dan "Z" menandakan teknologi pengecoran resin epoksi.

Karakteristik operasional utama mencakup kelas akurasi yang ditentukan (biasanya 0,2, 0,5, atau 1,0), peringkat kinerja termal yang ditentukan, dan kepatuhan terhadap standar internasional seperti IEC 60044-2. Perangkat ini mempertahankan rasio transformasi linier di seluruh rentang voltase yang dirancang, memastikan presisi pengukuran bahkan selama fluktuasi sistem. Desainnya menggabungkan penghalang dan optimalisasi jarak rambat untuk mencegah pelacakan permukaan, khususnya penting di lingkungan lembab atau tercemar.

Enkapsulasi Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ memiliki beberapa fungsi penting: memberikan perlindungan mekanis pada belitan, menciptakan penghalang tahan lembab, dan mendistribusikan tekanan listrik secara merata ke seluruh struktur. Hal ini menghasilkan transformator dengan kemampuan menahan hubung singkat yang unggul dan ketahanan terhadap faktor lingkungan dibandingkan dengan desain konvensional yang diisi minyak atau tipe kering.

Fitur Utama

Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ menggabungkan beberapa fitur khas yang membedakannya dari transformator tegangan konvensional. Desainnya berfokus pada keandalan, akurasi, dan kinerja jangka panjang dalam lingkungan kelistrikan yang menuntut.

Sistem enkapsulasi resin epoksi mewakili kemajuan teknologi transformator yang paling signifikan. Senyawa yang diformulasikan khusus ini memberikan sifat dielektrik yang luar biasa dengan kekuatan dielektrik tipikal melebihi 20kV/mm. Proses pengecoran memastikan seluruh komponen aktif terendam sepenuhnya, menciptakan sistem insulasi bebas rongga yang mencegah aktivitas pelepasan sebagian bahkan dalam pengoperasian berkelanjutan pada tegangan pengenal. Formulasi resin mencakup penstabil UV untuk aplikasi luar ruangan, menjaga integritas insulasi meskipun terkena sinar matahari dalam waktu lama.

Kekokohan mekanis adalah ciri khas lain dari desain JDZ. Resin epoksi membentuk wadah yang kaku dan tahan guncangan yang melindungi komponen internal dari getaran, tekanan mekanis, dan benturan yang tidak disengaja. Konstruksi ini menghilangkan kebutuhan akan penutup pelindung eksternal di banyak aplikasi, sehingga mengurangi jejak pemasangan secara keseluruhan. Sifat tahan api yang melekat pada material memenuhi persyaratan keselamatan kebakaran yang ketat tanpa memerlukan lapisan tahan api tambahan.

Fitur kinerja kelistrikan mencakup kehilangan magnet yang rendah karena inti baja silikon berorientasi butiran berkualitas tinggi dan belitan tembaga yang dililitkan secara presisi. Trafo menunjukkan karakteristik respons frekuensi yang sangat baik, menjaga akurasi pada rentang frekuensi yang luas dari 15Hz hingga 100Hz. Kinerja termalnya memastikan pengoperasian yang stabil pada rentang suhu dari -40°C hingga +70°C, dengan koefisien suhu yang dikompensasi secara cermat dalam desain untuk menjaga akurasi pengukuran.

Trafo ini menggabungkan teknik penilaian lapangan tingkat lanjut dalam desain terminalnya, menggunakan elektroda tertanam dan kontur pelepas tegangan untuk mengatur distribusi medan listrik. Hal ini mencegah lucutan korona pada titik tegangan tinggi dan meningkatkan keandalan jangka panjang. Semua bagian aktif tetap terbungkus sepenuhnya, menghilangkan sambungan tegangan tinggi yang terbuka dan secara signifikan meningkatkan keselamatan operasional.

Aplikasi

Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ dapat diterapkan secara luas di berbagai sektor industri tenaga listrik karena karakteristik kinerjanya yang serba guna dan konstruksi yang kokoh.

Di fasilitas pembangkit listrik, transformator ini berperan penting dalam pengukuran keluaran generator, sinkronisasi jaringan, dan sistem proteksi. Mereka memberikan sinyal tegangan yang akurat untuk sistem kontrol turbin, peralatan eksitasi, dan perangkat koreksi faktor daya. Desainnya yang ringkas memungkinkan pemasangan di kompartemen switchgear dengan ruang terbatas di dekat generator atau transformator step-up.

Jaringan transmisi dan distribusi menggunakan trafo JDZ untuk pengukuran pendapatan di gardu induk, titik pemantauan pengumpan, dan lokasi interkoneksi pembangkitan terdistribusi. Mereka memungkinkan pengukuran tegangan yang tepat untuk sistem SCADA, algoritma deteksi kesalahan, dan peralatan pengaturan tegangan otomatis. Konstruksi resin epoksi terbukti sangat berharga dalam sistem distribusi bawah tanah yang mengutamakan ketahanan terhadap kelembapan.

Pabrik industri menggunakan transformator ini untuk sistem kendali proses, pemantauan kualitas daya, dan perlindungan peralatan. Industri berat seperti pabrik baja, pabrik peleburan aluminium, dan pabrik kimia mendapatkan manfaat dari ketahanan getaran JDZ dan kekebalan terhadap lingkungan debu yang konduktif. Transformator terintegrasi secara mulus dengan bank kapasitor untuk koreksi faktor daya dan bank filter harmonis untuk peningkatan kualitas daya.

Sistem kelistrikan bangunan komersial menggunakan trafo JDZ untuk pengukuran layanan utama, submetering penyewa, dan pemantauan sistem tenaga darurat. Sifat tahan apinya membuatnya cocok untuk dipasang di ruang listrik tanpa tindakan proteksi kebakaran tambahan. Pusat data sangat menghargai keakuratan dan keandalannya untuk pemantauan penggunaan daya dan kontrol sistem UPS.

Instalasi energi terbarukan, termasuk pembangkit listrik tenaga surya dan pembangkit listrik tenaga angin, memanfaatkan trafo ini untuk pengukuran dan perlindungan interkoneksi jaringan. Toleransi suhunya yang luas mengakomodasi pemasangan di luar ruangan dalam berbagai kondisi iklim, sementara ketahanannya terhadap semprotan garam membuatnya cocok untuk aplikasi pembangkit listrik tenaga angin pesisir.

Keuntungan Menggunakan Resin Epoxy pada Trafo Tegangan

Pemanfaatan resin epoksi pada Transformator Tegangan Fase Tunggal JDZ memberikan banyak keunggulan teknis dan operasional dibandingkan metode insulasi tradisional, menjadikannya pilihan utama untuk aplikasi kelistrikan modern.

Sifat dielektrik resin epoksi yang unggul memberikan kinerja insulasi yang luar biasa, dengan kekuatan dielektrik biasanya 5-10 kali lebih besar dibandingkan bahan insulasi konvensional. Hal ini memungkinkan desain trafo yang lebih kompak tanpa mengorbankan persyaratan izin listrik. Sifat resin cor yang homogen menghilangkan antarmuka antara bahan insulasi yang berbeda, mencegah titik kelemahan dielektrik yang dapat menyebabkan kegagalan dini.

Ketahanan kelembaban resin epoksi menunjukkan peningkatan yang signifikan dibandingkan sistem insulasi kertas-minyak atau pernis. Tidak seperti bahan berbasis selulosa yang menyerap kelembapan seiring waktu, epoksi membentuk penghalang kedap air yang menjaga ketahanan isolasi yang konsisten sepanjang masa pakai transformator. Karakteristik ini terbukti sangat berharga dalam lingkungan lembab atau aplikasi yang mengalami kondensasi berkala.

Stabilitas mekanis adalah keuntungan utama lainnya, dengan resin yang diawetkan membentuk matriks kaku yang melumpuhkan semua komponen internal. Hal ini mencegah pergerakan belitan selama kejadian hubung singkat, yang merupakan mode kegagalan umum dalam desain konvensional. Enkapsulasi juga melindungi terhadap debu, bahan kimia, dan atmosfer korosif yang dapat menurunkan sistem insulasi lainnya.

Keunggulan kinerja termal mencakup pembuangan panas yang lebih baik dibandingkan unit berisi oli dan toleransi siklus termal yang unggul dibandingkan desain tipe kering. Koefisien ekspansi termal resin epoksi dapat direkayasa agar sesuai dengan konduktor tertanam, meminimalkan tekanan termal selama variasi beban. Hal ini menghasilkan peningkatan stabilitas parameter listrik jangka panjang.

Dari sudut pandang pemeliharaan, Transformator Tegangan Cor Resin Epoksi Fase Tunggal JDZ hampir tidak memerlukan pemeliharaan rutin, sehingga menghilangkan kebutuhan untuk pengujian oli berkala, prosedur pengeringan, atau pengukuran resistansi isolasi. Konstruksi yang disegel mencegah masuknya kontaminasi dan mempertahankan karakteristik kinerja yang konsisten selama puluhan tahun digunakan.

Manfaat lingkungan termasuk tidak adanya minyak isolasi yang mudah terbakar, mengurangi bahaya kebakaran dan menghilangkan potensi risiko kontaminasi tanah. Formulasi epoksi modern memenuhi peraturan lingkungan yang ketat mengenai senyawa organik yang mudah menguap dan kandungan zat berbahaya.
