Panduan Singkat: Perbedaan Utama dan Panduan Pemilihan untuk Transformator Tipe Kering vs. Transformator Terendam Minyak

Seiring dengan semakin cepatnya pengembangan sistem tenaga listrik baru, trafo distribusi—sebagai peralatan penting untuk konversi energi—memainkan peran penting dalam menentukan keselamatan, efisiensi energi, serta biaya operasional dan pemeliharaan. Pasar saat ini didominasi oleh dua kategori utama: trafo tipe kering dan trafo terendam minyak. Kedua jenis ini berbeda secara signifikan dalam hal isolasi dan pendinginan, kinerja keselamatan dan lingkungan, skenario yang berlaku, dan efisiensi biaya. Sesuai dengan standar efisiensi energi wajib GB 20052-2024, artikel ini memberikan analisis komprehensif tentang perbedaan antara kedua jenis peralatan ini, dan menawarkan referensi resmi untuk pemilihan teknik.

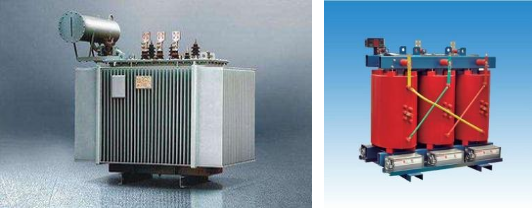

I. Perbedaan Mendasar Inti: Perbedaan Metode Isolasi dan Pendinginan

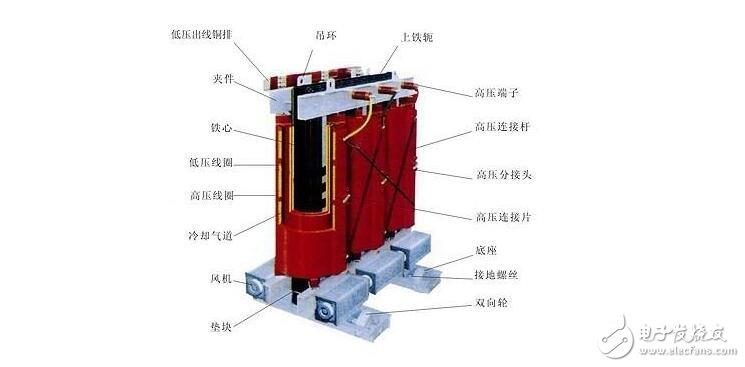

Trafo tipe kering menggunakan udara sebagai media pendingin. Gulungan diisolasi menggunakan pengecoran vakum resin epoksi atau impregnasi kertas Nomex, sehingga menghilangkan kebutuhan akan media cair. Mereka memiliki struktur sederhana dan tidak menimbulkan risiko kebocoran. Trafo terendam oli menggunakan oli isolasi sebagai media pendingin dan isolasi. Inti dan belitan terendam dalam tangki minyak, mengandalkan sirkulasi minyak untuk pembuangan panas. Teknologi ini sudah matang dan menawarkan kapasitas yang lebih luas. Perbedaan desain mendasar ini menentukan perbedaan komprehensif antara keduanya dalam hal keselamatan, dampak lingkungan, serta pengoperasian dan pemeliharaan.

II. Perbandingan di Enam Dimensi Utama

Barang Perbandingan	Transformator Tipe Kering	Trafo Terendam Minyak
1. Keselamatan & Perlindungan Lingkungan	Tahan api, tahan ledakan, dan bebas polusi. Memenuhi standar insulasi Kelas F/H. Tidak ada risiko kebocoran oli atau pembakaran. Sesuai dengan kode kebakaran GB50016. Ideal untuk daerah padat penduduk dan ruang bawah tanah.	Risiko kebocoran oli dan kebakaran. Memerlukan tempat penampungan minyak dan fasilitas pemadam kebakaran. Kebocoran minyak mineral dapat mencemari tanah dan sumber air, tergantung pada peraturan lingkungan yang lebih ketat.
2. Skenario Aplikasi	Lebih disukai untuk lokasi dalam ruangan dengan tingkat keselamatan kebakaran tinggi seperti kompleks komersial, pusat data, rumah sakit, sekolah, kereta bawah tanah, dan ruang bawah tanah gedung bertingkat tinggi. Kapasitas unit tunggal sebagian besar di bawah 2500kVA.	Terutama digunakan di gardu induk luar ruangan, kawasan industri, stasiun penguat tenaga angin & surya, dan catu daya terpusat berkapasitas tinggi. Dapat memenuhi kebutuhan daya ultra-tinggi.
3. Instalasi & Pemeliharaan	Ukuran kecil, pemasangan fleksibel, bebas perawatan atau perawatan rendah. Hanya memerlukan penghilangan debu dan pemeriksaan kontrol suhu secara berkala. Waktu pemeliharaan pemadaman listrik yang singkat tanpa mengganggu produksi.	Memerlukan pengujian sampel oli secara berkala, pengisian oli, dan penanganan kebocoran. Beban kerja pemeliharaan yang berat; penggantian oli diperlukan setiap 5-8 tahun. Biaya perawatan per unit yang tinggi.
4. Biaya & Ekonomi	Biaya pembelian awal 15%-20% lebih tinggi, namun biaya pemeliharaan siklus hidup lebih rendah, sehingga menawarkan kinerja biaya jangka panjang yang unggul.	Investasi awal 30%-50% lebih rendah, dengan keekonomian yang luar biasa dalam skenario berkapasitas besar, namun biaya operasional dan kepatuhan lebih tinggi.
5. Efisiensi & Kerugian Energi	Memenuhi efisiensi energi Tingkat 1/2 GB 20052-2024. Kehilangan tanpa beban lebih rendah, lebih hemat energi dalam kondisi beban ringan.	Memenuhi efisiensi energi Tingkat 1/2 GB 20052-2024. Performa kehilangan beban yang lebih baik, lebih cocok untuk pengoperasian berkelanjutan tugas berat.
6. Adaptasi Lingkungan	Ketahanan yang lemah terhadap kelembaban dan debu; membutuhkan perlindungan yang lebih baik di lingkungan dengan kelembapan tinggi dan korosif.	Struktur tertutup yang stabil, kemampuan beradaptasi yang lebih kuat terhadap lingkungan luar ruangan yang keras, dengan ketahanan cuaca yang sangat baik.

AKU AKU AKU. Penerapan Peraturan Baru: Pemilihan Peralatan Harus Sesuai Standar

GB 20052-2024, yang merupakan standar nasional wajib untuk transformator daya yang berlaku efektif pada bulan Februari 2025, menetapkan tingkat efisiensi energi dan jadwal penghentian penggunaan. Pemilihan model dengan efisiensi rendah dilarang keras dalam proyek konstruksi baru, dan peralatan dengan konsumsi energi tinggi yang ada harus dihapuskan secara bertahap. Untuk distribusi daya dalam ruangan di gedung sipil, sesuai dengan ketentuan wajib GB 51348-2019, harus dipilih trafo berinsulasi cair tipe kering atau tidak mudah terbakar.

IV. Rekomendasi Seleksi: Pencocokan Tepat Berdasarkan Skenario Aplikasi

Pilih tipe kering: Lingkungan dalam ruangan, area dengan tingkat hunian tinggi, persyaratan keselamatan kebakaran yang ketat, ruang terbatas, fluktuasi beban ringan, dan fokus pada perlindungan lingkungan dan pemeliharaan rendah.

Pilih yang terendam oli: Untuk penggunaan di luar ruangan, beban terkonsentrasi berkapasitas besar, beban berat terus menerus, lingkungan yang keras, dan situasi yang memprioritaskan biaya awal yang rendah.

V. Tren Industri

Didorong oleh tujuan keselamatan dan rendah karbon, tingkat penetrasi trafo tipe kering terus meningkat di jaringan distribusi perkotaan, pusat data, dan sektor infrastruktur baru; transformator terendam minyak, dengan memanfaatkan kapasitasnya yang besar dan efektivitas biaya, tetap dominan dalam transmisi dan transformasi daya luar ruangan serta aplikasi energi industri. Kedua jenis peralatan ini tidak saling eksklusif; sebaliknya, mereka saling melengkapi dalam skenario yang berbeda dan bekerja sama untuk mendukung pengoperasian jaringan listrik modern yang aman dan efisien.

Produsen peralatan listrik menyarankan agar pemilihan peralatan listrik harus menyeimbangkan keselamatan, efisiensi energi, pengoperasian dan pemeliharaan, serta kepatuhan terhadap peraturan. Keputusan harus dibuat secara komprehensif, dengan mempertimbangkan karakteristik beban, lingkungan instalasi, dan siklus anggaran, untuk menghindari peningkatan biaya, bahaya keselamatan, dan risiko kepatuhan akibat pemilihan yang salah.
