Gardu Induk Tipe Kotak Geografis merevolusi distribusi listrik, menawarkan solusi yang ringkas, efisien, dan sangat andal untuk sistem kelistrikan modern. Dirancang untuk memenuhi tuntutan urbanisasi, perkembangan industri, dan pembangkitan energi terdistribusi yang terus meningkat, gardu induk ini memadukan estetika ramping dengan fungsionalitas canggih. Disebarkan secara luas di berbagai aplikasi—mulai dari jaringan listrik perkotaan hingga proyek energi terbarukan—gardu induk ini memberikan keserbagunaan yang tak tertandingi. Panduan ini akan mempelajari komponen inti, prinsip desain, dan keunggulan gardu induk dalam peti kemas, membantu Anda memahami sepenuhnya peran pentingnya dalam meningkatkan infrastruktur listrik.

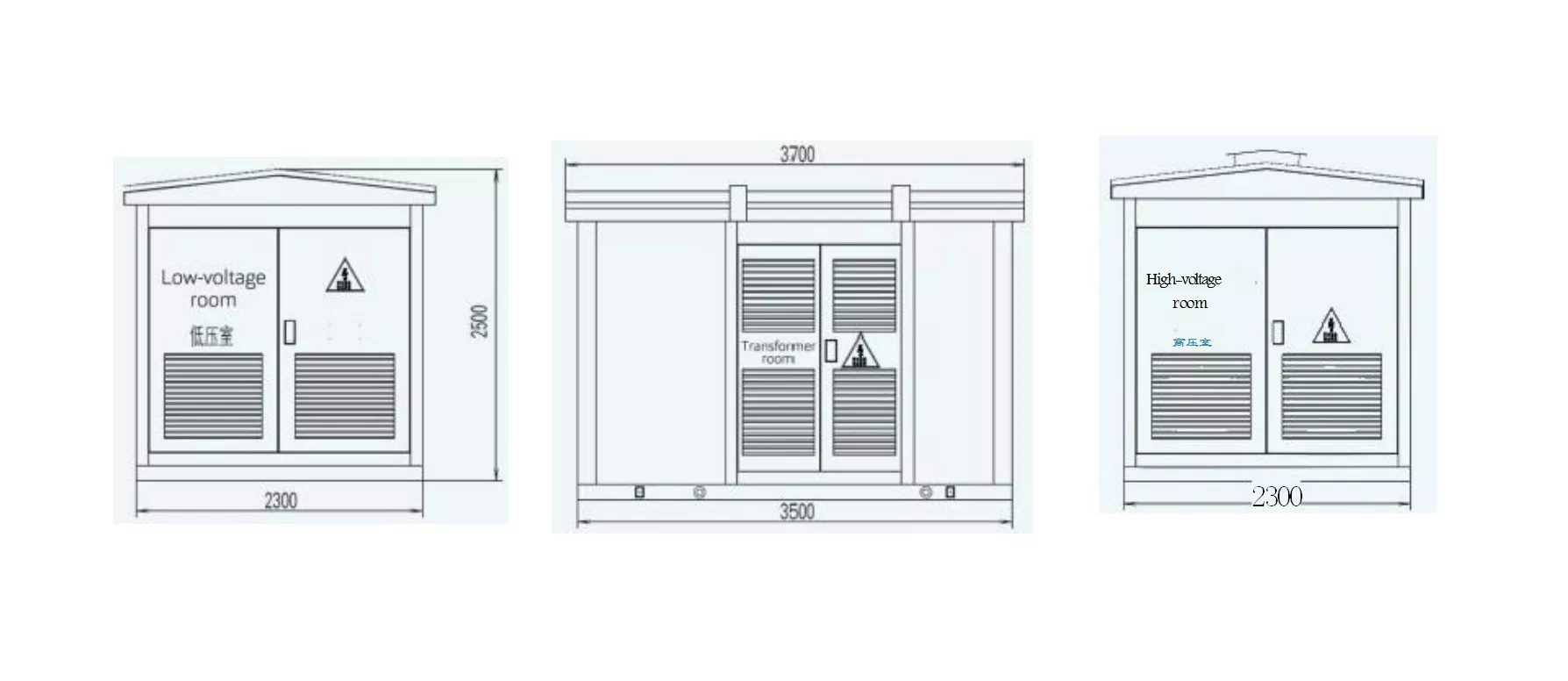

Gambar batas kotak: (ambil 630kVA sebagai contoh)

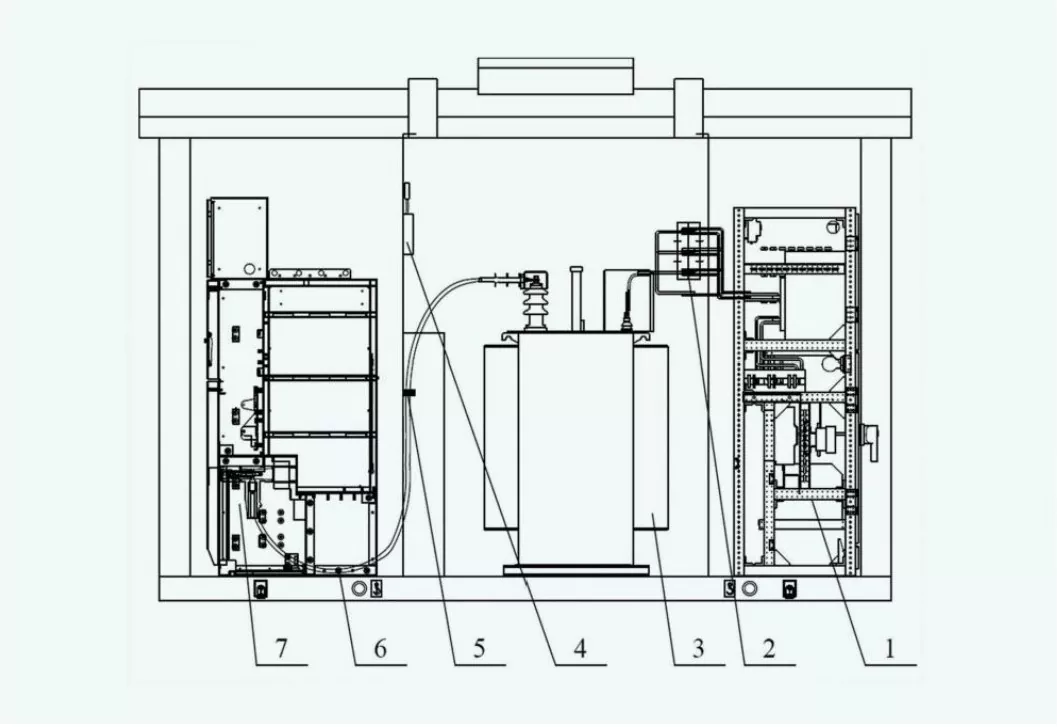

Komponen Utama

●Switchgear tegangan tinggi

Bertanggung jawab atas input dan pemutusan catu daya tegangan tinggi. Parameter teknis utama mencakup tegangan pengenal (12kV, 24kV atau 36kV) dan kapasitas pemutusan hubung singkat (25kA hingga 40kA).

●Transformator

Digunakan untuk mengurangi tegangan tinggi untuk menurunkan tegangan yang dapat digunakan. Parameternya meliputi kapasitas (berkisar dari 50kVA hingga 2500kVA), kelas insulasi, dan efisiensi (biasanya di atas 98%).

● Switchgear Tegangan Rendah

Bertanggung jawab untuk mendistribusikan daya ke pengguna akhir dan memberikan perlindungan sirkuit. Komponennya meliputi pemutus sirkuit, sekering, dan meter. Tegangan terukur berkisar dari 0,4kV hingga 1kV dan arus terukur hingga 6300A, tergantung pada aplikasinya.

● Lampiran

Penutup gardu induk tipe kotak dapat memberikan perlindungan fisik dan penyegelan lingkungan. Produk kami umumnya memiliki desain tingkat perlindungan IP54 atau IP65, lingkungan luar dan keras memiliki kemampuan beradaptasi yang tinggi.

● Sistem Tenaga Bantu

Ini untuk memberi daya pada peralatan internal (kipas pendingin, pemanas, dan penerangan). Parameternya mencakup tegangan pengenal (220V atau 110V AC/DC) dan kapasitas daya.

● Sistem Pendingin

Pastikan trafo dan komponen lainnya beroperasi dalam batas termal. Mode pendinginan dapat berupa pendinginan udara alami (AN) atau pendinginan udara paksa (AF), harap menilai berdasarkan kapasitas beban dan lingkungan.

● Sistem Proteksi dan Pengendalian

Ini berisi relay, unit kontrol dan perangkat pemantauan untuk keamanan dan stabilitas sistem. Pengaturan perlindungan memerlukan ambang batas arus dan tegangan yang berlaku untuk seluruh sistem.

● Sistem Pembumian

Memberikan keamanan penting terhadap sengatan listrik dan memastikan pembuangan arus gangguan. Sistem pembumian terdiri dari pita baja atau tembaga galvanis yang dirancang untuk resistansi rendah, di bawah 1Ω di sebagian besar instalasi.

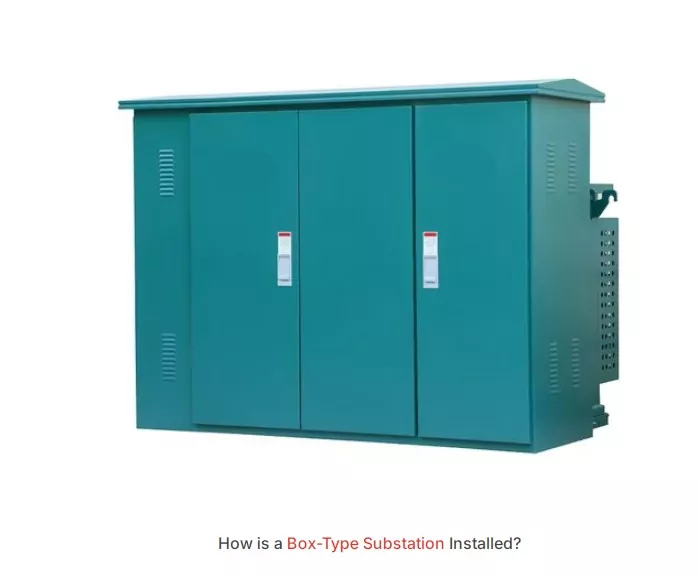

Instalasi

Ada beberapa langkah penting dalam pemasangan Gardu Induk Tipe Kotak Geografis.

1. Pemilihan dan Persiapan Lokasi

Lokasi harus datar, stabil, dan memiliki drainase yang baik. Tetapi juga untuk memenuhi izin keselamatan dan persyaratan akses, silakan pilih sesuai dengan situasi Anda yang sebenarnya.

2. Pembangunan Pondasi

Membangun pondasi beton bertulang untuk menopang berat gardu induk dan menjamin stabilitas struktur.

3. Penentuan posisi dan perakitan

Kotak ditempatkan di atas pondasi menggunakan alat pengangkat dan diamankan dari gaya mekanis dengan baut atau jangkar.

4. Sambungan Listrik

Hubungkan kabel masuk dan keluar ke terminal tegangan tinggi dan rendah. Perhatikan grounding harus benar, sangat penting untuk keselamatan sistem.

5. Pengujian dan Komisioning

Pemasangan Lengkap Melakukan uji ketahanan insulasi, kalibrasi relai proteksi dan pemeriksaan fungsional pada seluruh komponen. Sebelum menyalakan gardu induk, sebaiknya konfirmasi ulang kode kelistrikan setempat.
