Apa saja peralatan listrik pada suatu gardu induk dan fungsinya masing-masing?

Peralatan Utama (Perangkat keras inti untuk penanganan daya langsung)

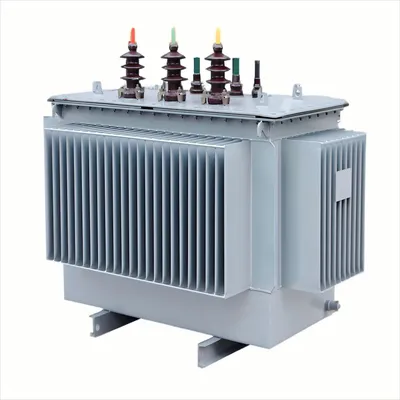

Transformator DayaPeralatan inti gardu induk, yang menaikkan atau menurunkan tegangan melalui induksi elektromagnetik untuk menyesuaikan dengan kebutuhan transmisi dan distribusi. Jenis yang umum termasuk trafo terendam minyak dan trafo tipe kering.

Pemutus SirkuitMelayani fungsi kontrol dan perlindungan. Ia dapat menghidupkan atau mematikan sirkuit dalam kondisi normal untuk menyesuaikan catu daya, dan dengan cepat memutus arus gangguan (seperti korsleting atau beban berlebih) untuk mencegah meluasnya kecelakaan. Ia memiliki kemampuan pemadaman busur api; tipe umum termasuk pemutus sirkuit SF₆ dan pemutus sirkuit vakum.

Sakelar Pemutus Terutama digunakan untuk mengisolasi catu daya selama pemeliharaan, menciptakan titik terbuka yang terlihat untuk memastikan keselamatan personel pemeliharaan. Ia tidak memiliki kemampuan memadamkan busur listrik dan tidak dapat dioperasikan di bawah beban, sehingga harus digunakan bersama dengan pemutus arus.

Transformator Arus (CT) Mengubah arus besar di saluran menjadi arus kecil standar (biasanya 5A atau 1A), memberikan sinyal untuk instrumen pengukuran dan perangkat proteksi relai, sekaligus mengisolasi tegangan tinggi dan rendah untuk memastikan keselamatan personel dan peralatan.

Transformator Tegangan (PT) Mengubah tegangan tinggi menjadi tegangan rendah standar (biasanya 100V), memberikan sinyal tegangan akurat untuk perangkat pengukuran dan perlindungan untuk memastikan keakuratan pengukuran dan perlindungan.

Surge ArresterTerutama digunakan untuk melindungi terhadap tegangan lebih yang disebabkan oleh petir atau operasi switching. Ini melepaskan muatan tegangan lebih ke tanah melalui resistor nonlinier untuk melindungi insulasi peralatan; jenis yang paling umum adalah arester surja seng oksida.

Busbar"Arteri utama" untuk transmisi daya di dalam gardu induk, digunakan untuk mengumpulkan, mendistribusikan, dan mengirimkan energi listrik. Biasanya terbuat dari tembaga atau alumunium, dengan berbagai bentuk seperti persegi panjang dan tabung.

Kabel DayaDigunakan untuk transmisi daya, memiliki tapak kecil dan keandalan tinggi, cocok untuk skenario transmisi daya dengan level voltase berbeda.

ReaktorTerutama digunakan untuk membatasi arus hubung singkat dan mengkompensasi daya reaktif kapasitif saluran, meningkatkan stabilitas sistem tenaga melalui sambungan seri atau paralel.

Bank KapasitorDigunakan untuk mengkompensasi daya reaktif jaringan listrik, meningkatkan faktor daya, sehingga meningkatkan kualitas daya, mengurangi kehilangan saluran, dan meningkatkan efisiensi pasokan daya.

Peralatan Sekunder ("Pusat saraf" untuk pemantauan, pengendalian, dan perlindungan)

Perangkat Perlindungan RelaiMengumpulkan sinyal kesalahan seperti arus dan tegangan secara real-time, menganalisis dan menilainya, lalu mengirimkan perintah tripping ke pemutus sirkuit untuk menghilangkan bagian kesalahan dengan cepat, mencegah meluasnya kecelakaan, dan memastikan keamanan sistem.

Sistem Pemantauan SCADAMengumpulkan data pengoperasian peralatan secara real-time (seperti tegangan, arus, dan suhu) dan mendukung pengoperasian kendali jarak jauh, memungkinkan personel pemeliharaan memantau status peralatan dari jarak jauh dan mencapai pengoperasian tanpa pengawasan atau dengan sedikit kehadiran.

Perangkat Catu Daya DCMenyediakan daya DC yang stabil untuk peralatan sekunder seperti sistem proteksi dan pemantauan relai, memastikan peralatan proteksi dan kontrol utama tetap dapat bekerja secara normal ketika listrik utama terputus.

Perangkat Pengukur Secara akurat mengukur transmisi dan konsumsi energi listrik untuk penyelesaian perdagangan dan statistik konsumsi energi internal. Perlu kalibrasi rutin untuk memastikan keakuratan pengukuran.
