Trafo Distribusi Terendam Oli dengan Pengubah Keran Tanpa Beban

Trafo Distribusi Terendam Oli dengan Pengubah Keran Tanpa Beban adalah produk andal dari pabrik Ceho. Inti menggunakan lembaran baja canai dingin berorientasi butiran dengan permeabilitas tinggi. Ini memiliki desain tipe inti dengan sambungan miring sepenuhnya dan struktur tersegmentasi. Kolom inti memperlihatkan penampang melingkar bertingkat, sedangkan kuk dan inti mempertahankan penampang seragam.

Inti dari produk ini menggunakan lembaran baja canai dingin berorientasi butiran dengan permeabilitas tinggi. Ini menampilkan desain tipe inti dengan sambungan miring sepenuhnya dan struktur tersegmentasi. Kolom inti memperlihatkan penampang melingkar bertingkat, sedangkan kuk dan inti mempertahankan penampang seragam.

Gulungan menggunakan saluran oli bergelombang dengan impregnasi non-pernis dan pengikatan pita kompresi. Semua belitan adalah kumparan konsentris. Gulungan tegangan tinggi dilengkapi tap yang sesuai dengan kebutuhan voltase tap, dihubungkan ke pengubah tap yang dipasang pada penutup tangki. Hal ini memungkinkan transfer tegangan antara 10kV dan 20kV dan penyesuaian tegangan tap setelah pemutusan daya.

Perangkat Perlindungan Keselamatan Transformator 30~2000kVA dilengkapi dengan katup pelepas tekanan. Relai gas dengan alarm dan terminal trip dapat dipasang sesuai kebutuhan pengguna. Perangkat Pengukur Temperatur Oli Semua trafo dilengkapi soket termometer kaca yang dipasang di bagian atas tangki, memanjang 120±10 mm ke dalam oli. Transformator 1000~2000kVA dilengkapi termometer sinyal luar ruangan. Trafo distribusi terendam oli dengan tangki pengubah keran tanpa beban dibuat dengan dinding bergelombang, diakhiri dengan lapisan film cat berlapis bubuk yang tahan lama. Sirip bergelombang tidak hanya memberikan pendinginan tetapi juga berfungsi sebagai elemen “pernapasan”, elastisitasnya mengimbangi perubahan volume oli akibat fluktuasi suhu. Oleh karena itu, trafo yang tersegel sepenuhnya menghilangkan kebutuhan akan konservator oli, sehingga mengurangi ketinggian keseluruhan. Pengisian oli vakum selama enkapsulasi sepenuhnya menghilangkan kelembapan dari trafo, mencegah oli trafo bersentuhan dengan udara. Hal ini secara efektif menghalangi masuknya oksigen dan air yang dapat menurunkan kinerja insulasi dan mempercepat penuaan oli, sehingga menghilangkan kebutuhan akan uji pengambilan sampel oli secara berkala.

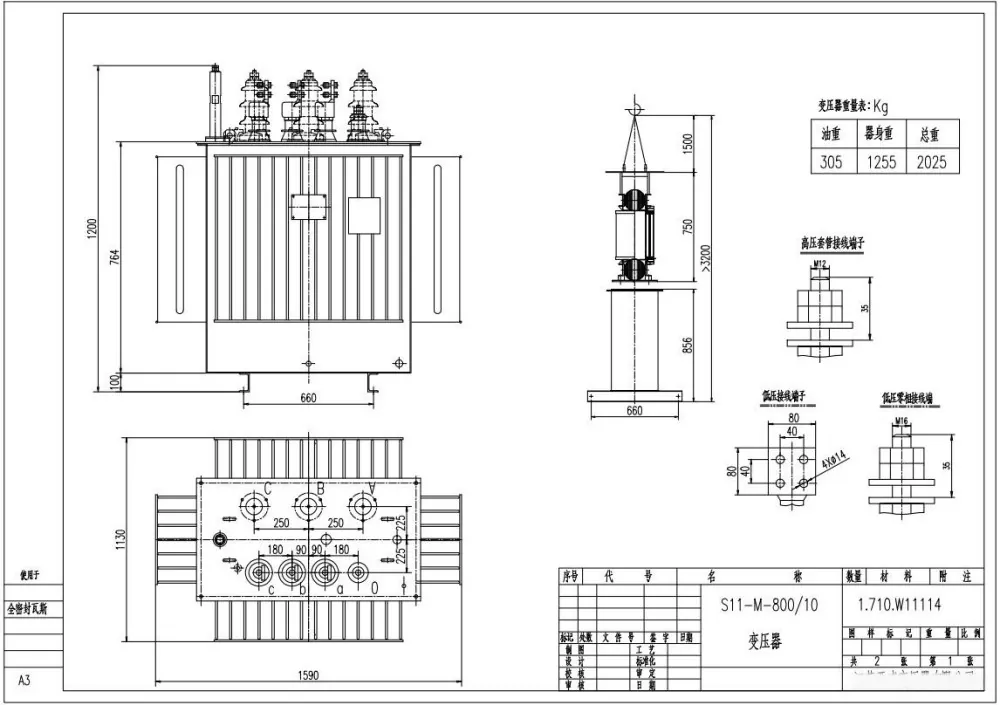

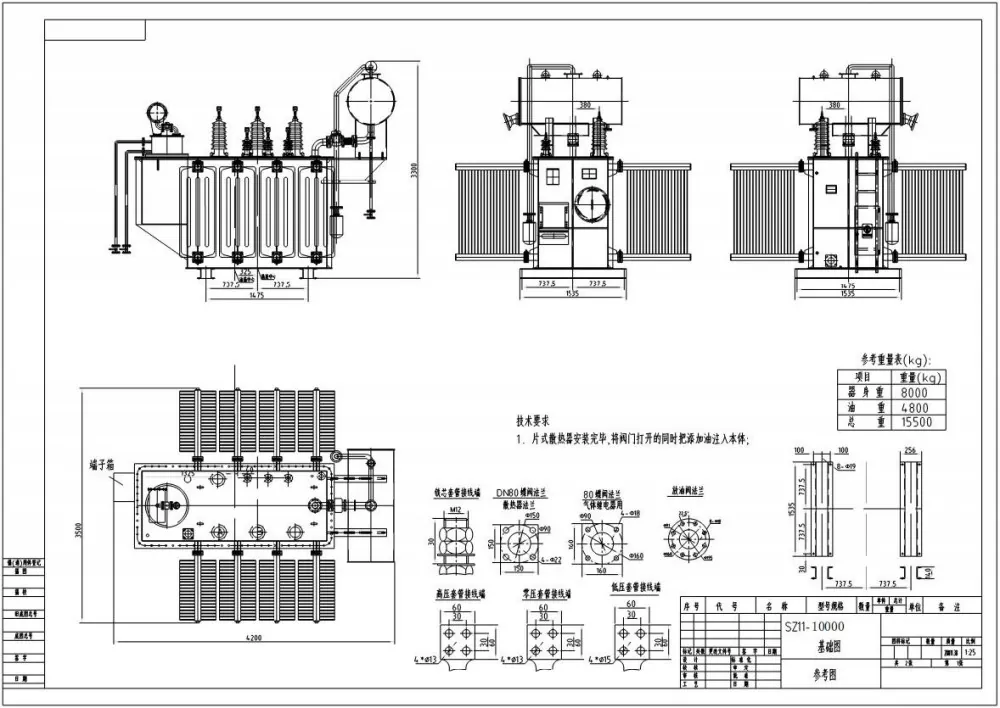

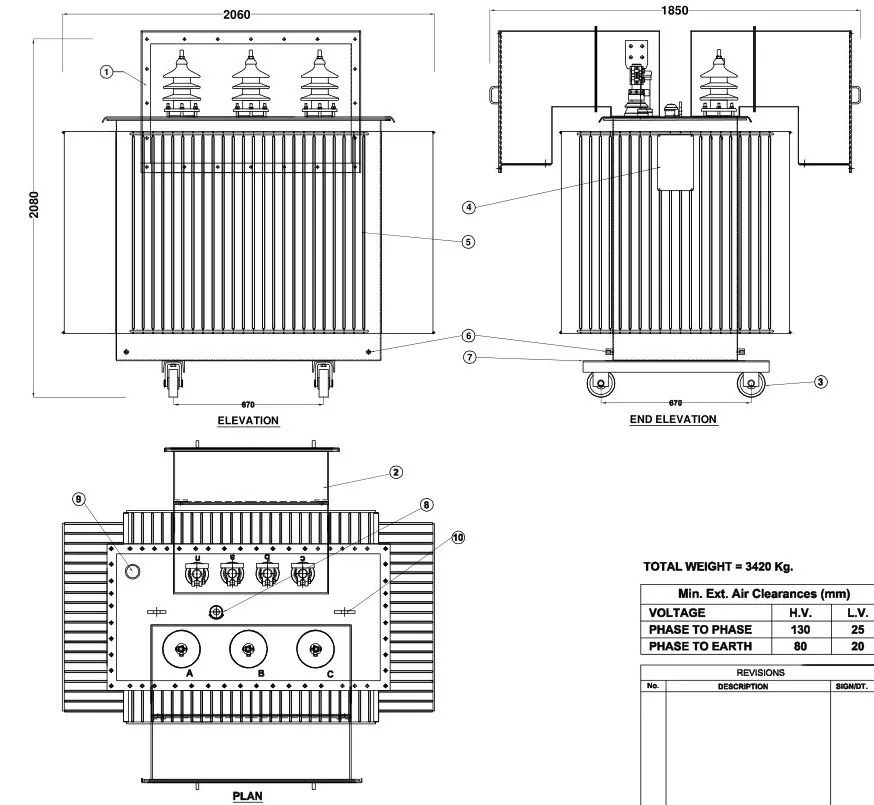

Parameter teknis

Inspeksi Trafo Distribusi Pra-Operasi

1. Verifikasi sertifikasi trafo; jika sertifikasi melebihi dua bulan, uji ulang ketahanan insulasi.

2. Periksa ketinggian oli dan ventilasi pernafasan pada Trafo Distribusi Terendam Oli dengan Pengubah Keran Tanpa Beban; tidak ada kebocoran oli, kondisi oli normal dengan ventilasi memadai.

3. Periksa integritas busing isolasi tegangan tinggi/rendah dan kabel terkait; pastikan baut aman.

4. Pastikan posisi sakelar pengatur tegangan sudah benar; pastikan sekering tegangan tinggi/rendah telah dipasang dengan benar.

5. Memastikan perangkat proteksi petir beroperasi penuh; resistansi pentanahan yang diukur harus memenuhi standar.

6. Tidak ada kelainan yang terlihat pada kabel atau busbar.

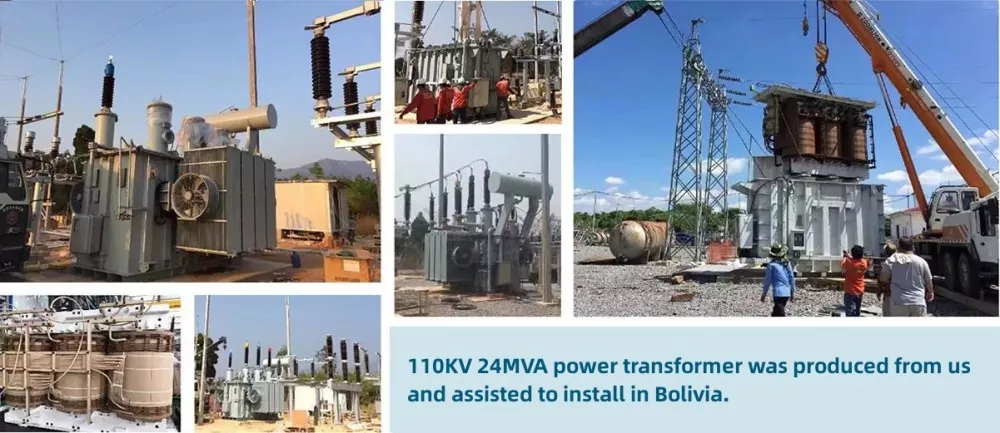

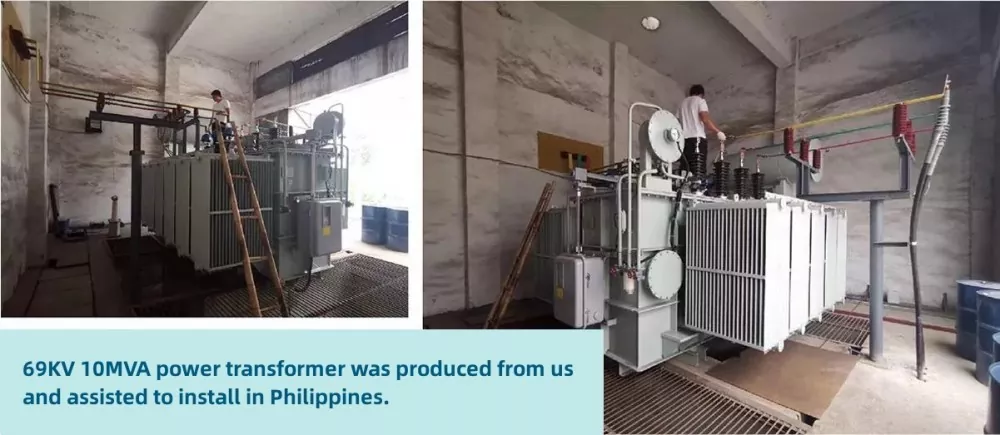

Foto Pelanggan

Catatan Pemeliharaan

● Pengoperasian manual memerlukan penghentian yang telah dijadwalkan sebelumnya untuk penggantian tap changer.

● Periksa secara rutin keausan mekanis tap changer pada Oil Immersed Distribution Transformer dengan No-Load Tap Changer.

● Pantau kualitas oli untuk memastikan kinerja insulasi dan pendinginan.
