Transformator Instrumen Gabungan Tipe Kering Tiga Fase Luar Ruangan

Upaya global untuk mendapatkan jaringan listrik yang lebih cerdas, aman, dan tangguh sedang mengubah seluruh industri. Bagi operator utilitas dan industri di AS, Asia Tenggara, dan Jerman, memilih peralatan pengukuran dan perlindungan yang tepat sangatlah penting. Transformator instrumen gabungan tipe kering tiga fase luar ruangan menonjol sebagai pilihan yang sangat baik, mengintegrasikan fungsi pengukuran dan perlindungan ke dalam perangkat yang kokoh dan bebas perawatan.

mengirimkan permintaan

Deskripsi Produk

Ceho adalah produsen dan pemasok yang mengkhususkan diri dalam memasok Transformator Instrumen Gabungan Tipe Kering Tiga Fase Luar Ruangan. Combined Interchange Inductors (CITs) mengintegrasikan trafo arus (CT) dan trafo tegangan (VT) ke dalam satu perangkat. Desain "tiga fase" secara bersamaan dapat menangani tegangan tiga fase dalam sistem tegangan tinggi. Yang terpenting, spesifikasi "tipe kering" dan "luar ruangan" berarti:

Tipe kering: Menggunakan resin epoksi atau bahan isolasi padat lainnya sebagai pengganti minyak. Hal ini menghilangkan risiko kebocoran, kebakaran, atau pencemaran lingkungan.

Aplikasi luar ruangan: Dirancang untuk tahan terhadap kondisi lingkungan yang keras seperti hujan, debu, radiasi UV, dan suhu ekstrem.

Desain gabungan trafo ini memberikan solusi yang ringkas, aman, dan sangat andal untuk pengukuran energi, penagihan, dan relai pelindung yang akurat di gardu induk luar ruangan.

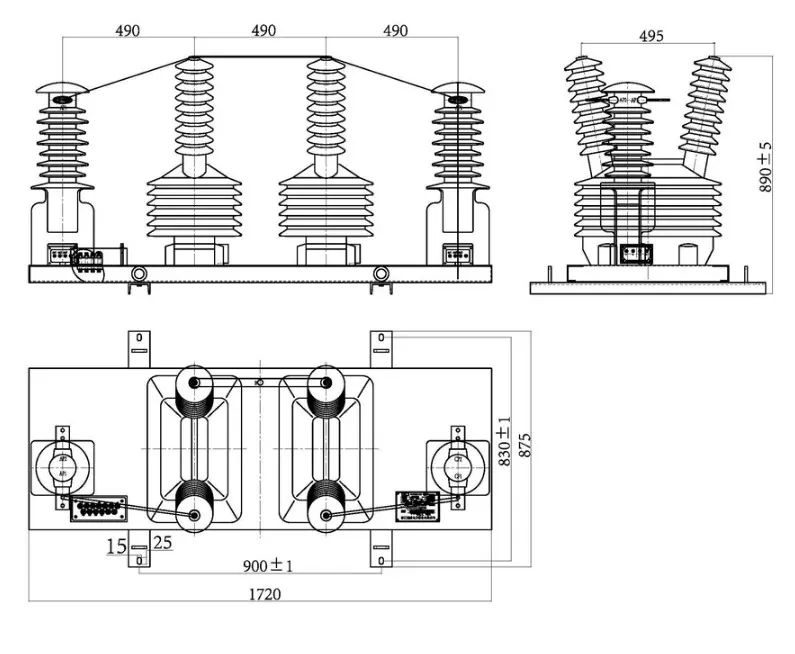

Dimensi luar

Jenis transformator instrumen gabungan tegangan dan arus ini cocok untuk sistem tenaga dengan frekuensi pengenal 50Hz atau 60Hz dan tegangan pengenal 10kV ke bawah, untuk pengukuran tegangan, arus dan energi serta proteksi relai.

Rasio tegangan terukur (V)	Kelas akurasi dan output sekunder terukur (VA)	Batasi keluaran (VA)	Tingkat isolasi terukur (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10.000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	42/12/60

Nilai arus primer (A)	Rasio transformasi tunggal	Kelas akurasi dan output sekunder terukur (VA)			arus termal 1s (KA)	Nilai arus dinamis (KA)
Nilai arus primer (A)	Rasio transformasi tunggal	(0,2) detik	0,5 detik	0.5	arus termal 1s (KA)	Nilai arus dinamis (KA)
7.5-10-15	7.5	10	10	15	1.0	2.5
15-10-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Nilai arus primer (A)	Rasio transformasi tunggal	Kelas akurasi dan output sekunder terukur (VA)			arus termal 1s (KA)	Nilai arus dinamis (KA)
		(0,2) detik	0,5 detik	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200.250				32	80
300-400-500	300				45
400-500-600	400				60	100

Mengapa Memilih Kami?

1. Peningkatan Keselamatan dan Kepatuhan Lingkungan:

Bebas Minyak, Bebas Risiko: Desain tipe kering menghilangkan bahaya kebakaran yang terkait dengan trafo yang terendam oli, yang merupakan fitur keselamatan penting untuk semua wilayah.

Ramah Lingkungan: Tanpa kebocoran minyak, tidak ada ancaman terhadap tanah atau air tanah, mematuhi peraturan lingkungan hidup AS dan Jerman yang ketat.

2. Daya Tahan Unggul dan Biaya Perawatan Rendah:

Tahan Cuaca: Memanfaatkan bahan dan pelapis berkualitas tinggi, tahan terhadap korosi, kelembapan, dan kontaminasi. Hal ini penting bagi wilayah pesisir di Asia Tenggara dan kawasan industri di Jerman.

Bebas Perawatan: Tidak seperti trafo terendam oli yang memerlukan pengambilan sampel dan pemeliharaan rutin, trafo tipe kering hampir tidak memerlukan perawatan, sehingga mengurangi biaya siklus hidup secara signifikan.

3. Akurasi dan Keandalan Tinggi:

Memberikan data pengukuran yang akurat untuk penagihan dan manajemen jaringan, memastikan keamanan pendapatan bagi perusahaan listrik.

Berkinerja sangat baik pada berbagai kondisi suhu dan beban, memastikan pengoperasian jaringan listrik yang stabil.
