ZN85 Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan

Anda dapat yakin untuk membeli ceho  ZN85 Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan dari pabrik kami. Pemutus sirkuit vakum tegangan tinggi dalam ruangan seri ZN85-40.5 (selanjutnya disebut sebagai pemutus sirkuit) cocok untuk sistem tenaga AC 50Hz tiga fase dengan tegangan pengenal 33kV/40.5kV. Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan ZN85 digunakan di perusahaan industri dan pertambangan, pembangkit listrik, gardu induk, dan lokasi lain untuk mengalihkan arus beban, arus beban berlebih, dan arus gangguan. Pemutus sirkuit dan mekanisme pengoperasiannya mengadopsi tata letak vertikal, yang secara efektif mengurangi kedalaman pemutus sirkuit.

Pemutus tiga fase dan bagian bermuatan terkait diisolasi oleh tiga silinder insulasi resin epoksi independen untuk membentuk struktur insulasi komposit. Selama pengoperasian normal, pemutus sirkuit dapat memenuhi persyaratan celah udara dan jarak rambat, dan ukuran keseluruhan berkurang secara signifikan. Komponen rangkaian konduktif utama (interupsi vakum dan sambungan konduktif dinamis/statis) dipasang dalam silinder isolasi dengan jarak fasa hanya 300 mm. Semua sambungan listrik pada rangkaian utama merupakan sambungan tetap dan silinder isolasi dipasang di atas rangka pemutus.

Mekanisme operasi pegas khusus dipasang di rangka pemutus sirkuit. Karakteristik struktural Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan ZN85 sangat cocok untuk pengaturan vertikal pemutus sirkuit. Prinsip desain mekanismenya sederhana, dan kurva keluaran serta kinerja dioptimalkan sesuai dengan karakteristik dan persyaratan pemutus sirkuit vakum 33kV/40.5kV.

Tata letak keseluruhan Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan ZN85 masuk akal, estetis, dan sederhana. Strukturnya yang ringkas, pengoperasian yang fleksibel, kinerja kelistrikan yang andal, masa pakai yang lama, perawatan yang mudah, dan struktur mekanis yang bebas perawatan menjadikannya pilihan ideal untuk pengoperasian yang sering dan aplikasi atau kondisi kerja yang menuntut.

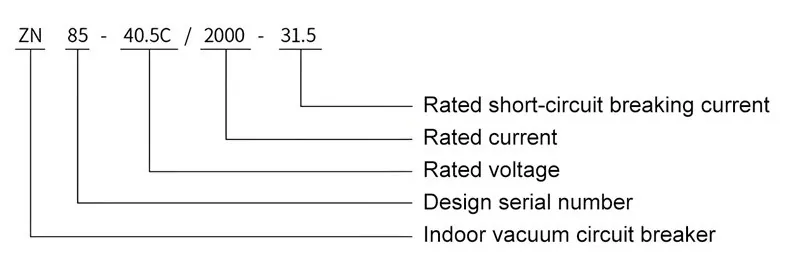

Parameter Produk

Catatan Terkait

Kondisi pengoperasian normal:

◆ Suhu sekitar: di bawah 40℃; suhu rata-rata harian: di bawah 35℃; suhu lingkungan minimum: -15℃;

◆ Kelembapan relatif: rata-rata harian ≤95%; rata-rata bulanan ≤90%;

◆ Tekanan uap air rata-rata harian ≤2.2kPa; rata-rata bulanan ≤1.8kPa;

◆ Ketinggian: di bawah 1000m;

◆ Lingkungan sekitar: Penting untuk memastikan bahwa tidak ada polusi debu, asap, gas korosif atau mudah terbakar, uap atau kabut garam;

◆ Getaran eksternal atau pergerakan tanah yang mempengaruhi switchgear dan peralatan kendali dapat diabaikan;

◆ Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak boleh melebihi 1,6kV;

◆ Kondisi servis khusus: Jika dipasang pada ketinggian lebih dari 1000 meter, suhu udara sekitar melebihi kondisi servis normal, atau mudah mengembun karena kelembapan tinggi, silakan hubungi kami untuk penyesuaian.
