LZZB Epoxy Resin Cast Insulated Post Type Current Transformer

LZZB Epoxy Resin Cast Insulated Post Type Current Transformer adalah produk tertutup sepenuhnya dengan struktur kolom cor resin epoksi. Hal ini berlaku untuk proteksi relai untuk mengukur energi dan arus listrik dalam sistem tenaga dengan frekuensi pengenal 5DHz / 60Hz dan tegangan pengenal 40,5kV. Keistimewaan produk ini antara lain stabilitas termal dinamis yang tinggi, kapasitas keluaran besar dua kali lipat, kinerja insulasi stabil, dan tahan kotoran.

Gulungan primer, belitan sekunder, inti cincin dan kumparan LZZBJ9-35 dibungkus dengan isolator cor resin epoksi. Ini adalah struktur tertutup sepenuhnya, menampilkan kinerja insulasi termal yang sangat baik dan kapasitas tahan lembab. Kotak persimpangan disediakan di titik kabel sekunder. Terdapat lubang di masing-masing bagian depan dan samping kotak sambungan, yang cocok dengan terminal untuk keluaran kabel dan digunakan untuk keluaran kabel. Terdapat baut ground dan empat lubang pemasangan pada pelat dasar produk untuk pemasangan.

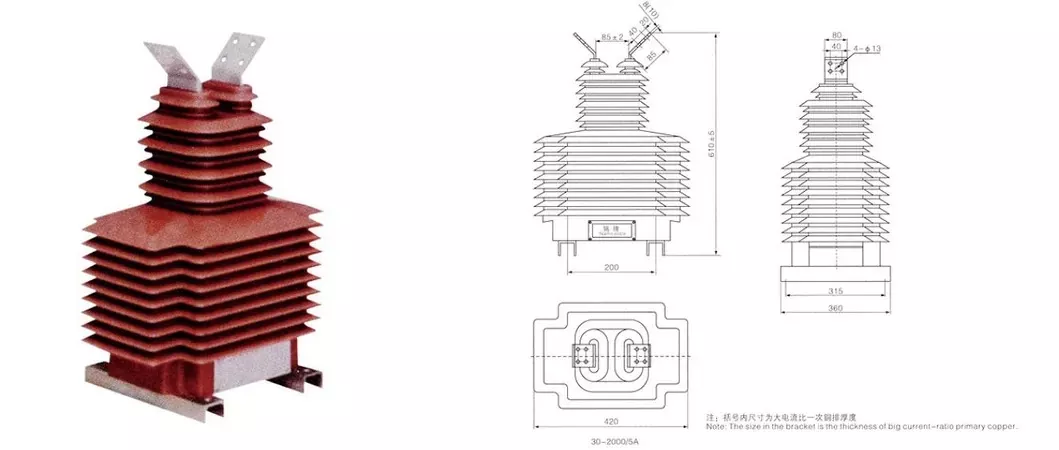

Gambar Produk

Parameter Teknis Utama (LZZB9-35/250W1)

1. Tingkat insulasi terukur: 40,5/95/185kV

2. Faktor daya beban: cos ø=0,8(Lagging)

3. Nilai arus sekunder: 5A (atau 2A,1A)

4. Frekuensi Terukur: 50Hz atau 60Hz

5. Suhu Sekitar: -5℃~+40℃

6. Standar produk: IEC185, GB1208-2006

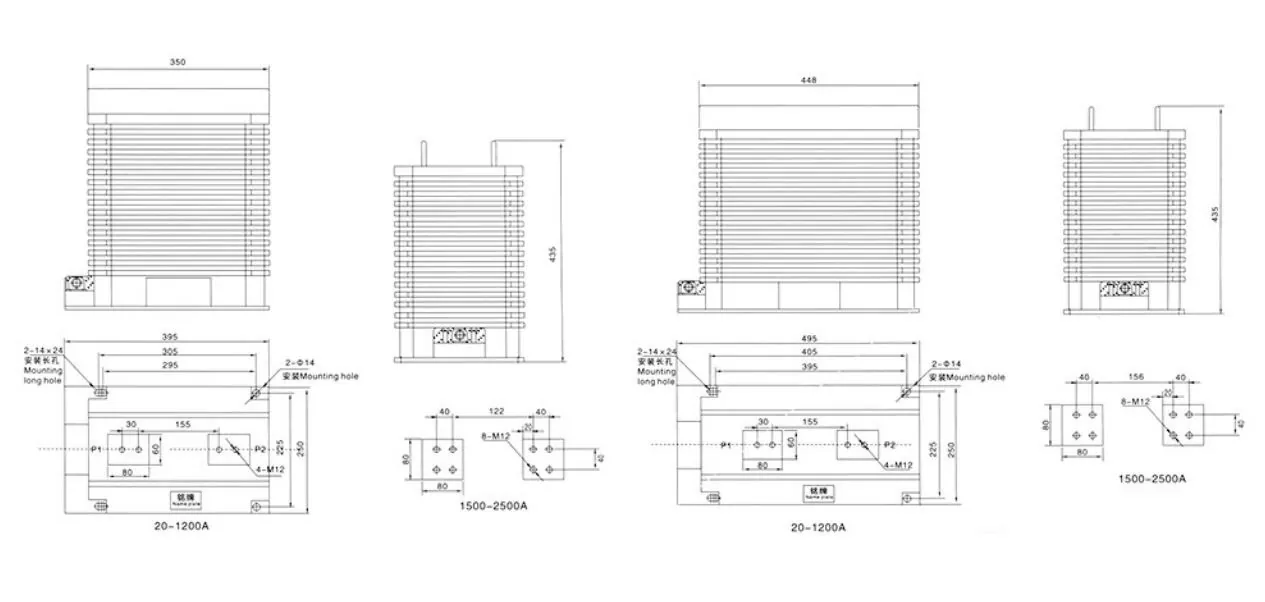

Dimensi Keseluruhan

LZZB Epoxy Resin Cast Insulated Post Type Current Transformer diterapkan pada lemari sakelar berinsulasi udara KYN28A, XGN15, dan HXGN17. Ruangan bertegangan tinggi untuk unit utama ring, trafo tipe kotak, dan kotak distribusi kabel; Konsumsi listrik pembangkit listrik, pengukuran/pelindung ruang distribusi industri dan pertambangan; Daerah dengan ketinggian tinggi, kelembapan tinggi, dan polusi berat (tipe anti-polusi dengan peningkatan jarak pendakian adalah opsional)

Pertanyaan Umum

T: Bagaimana Anda mengujinya?

A: Silakan berkonsultasi dengan staf kami. Dia akan menjelaskan proses pengujian secara rinci.

T: Apa ketentuan harganya?

A: FOB, CFR, dan CIF bergantung pada kebutuhan Anda.

Q: Jika kami tidak memiliki gambar, bisakah Anda membuatkan gambar untuk saya?

A. Ya, kami akan mengirimkan gambarnya kepada Anda jika Anda dapat memberi kami spesifikasi secara detail.

T: Kapan saya bisa mendapatkan sampelnya?

A: Itu tergantung pada spesifikasi sampel.

T: Saya dapat menemukan produk di katalog Anda; bisakah kamu membuatkan produk ini untukku?

A: Ya, semua produk di katalog dapat kami buat.
