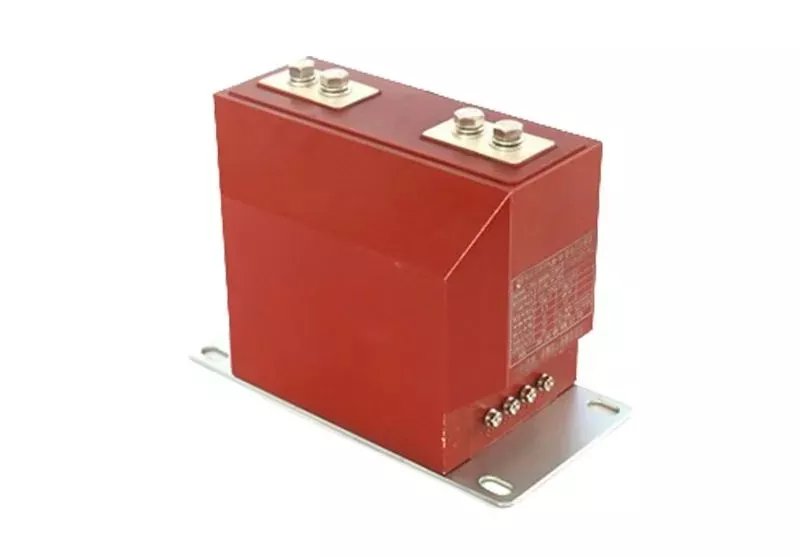

LZZBJ Trafo Arus Tipe Pos Resin Epoksi Bertulang

Ceho menyediakan Transformator Arus Tipe Pasca Epoxy Resin Bertulang LZZBJ berkualitas tinggi. Tahan retak dan tahan benturan, cocok untuk lemari dengan tekanan mekanis tinggi; Pilar yang tertutup rapat: P1/P2 adalah batangan tembaga/aluminium M10-M16 atau batangan lubang ganda, dengan alas 4 × Φ 14mm, dan dapat dipasang ke segala arah;Paduan mikrokristalin atau inti lembaran baja silikon berkualitas tinggi yang diadopsi dalam transformator memiliki permeabilitas magnetik tinggi dan linearitas kesalahan yang baik. Terminal sekunder: 6-12 inti di dalam penutup pelindung, dapat diperluas dengan belitan ganda (0,2S/0,5/5P10/10P10) atau tiga belitan (pengukuran + perlindungan + sisa); Suhu rendah: -25 ℃ hingga +40 ℃, ketinggian: ≤ 2,000 m (3,000 m untuk tipe dataran tinggi), kelembapan: 95%, tanpa kondensasi; Kelas tahan api V-0, CTI ≥ 600, sesuai dengan RoHS; Berat: 25-35 kg untuk kelas 10 kV; Kelas 24 kV 32-45 kg Kelas 40,5 kV ≤ 81 kg.

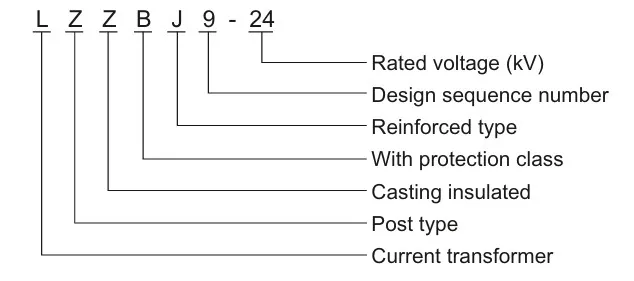

Model

Parameter Produk

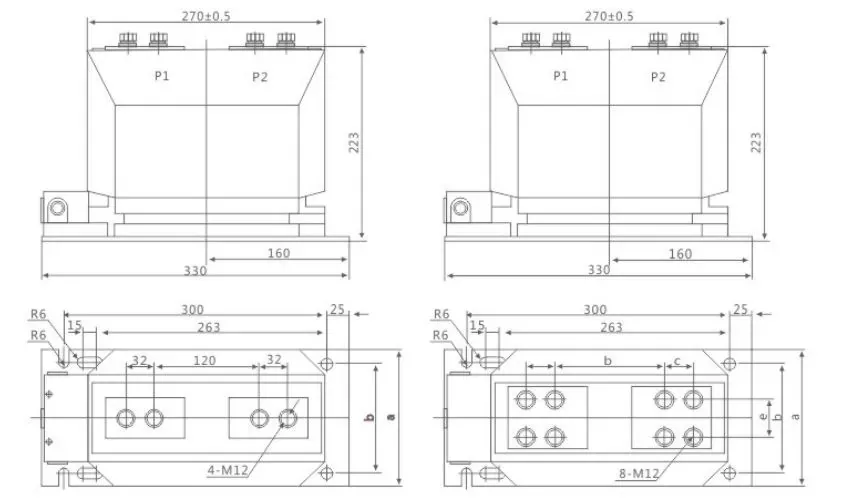

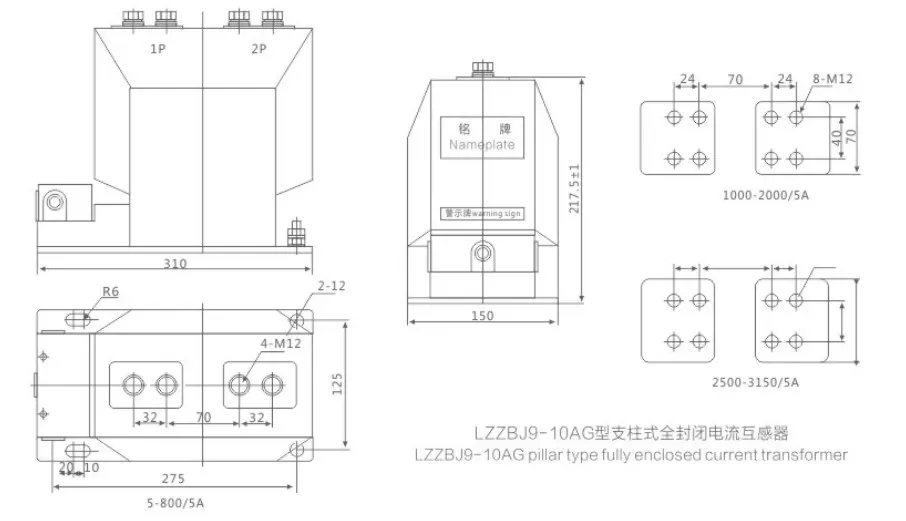

Menggambar

Pemeriksaan Seleksi Cepat

1. Nilai tegangan → Pilih 7.2kV / 12kV / 24kV / 40.5kV

2. Nilai arus primer → Berdasarkan spesifikasi beban atau busbar (100A, 300A, 600A, 1,250A)

3. Akurasi dan beban → Pengukuran 0,2S/0,5 (10-20 VA); Lindungi 5P10/10P15 (15-30 VA)

4. Arus termal waktu pendek → Cocokkan arus hubung singkat sistem (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Metode pemasangan → Pemasangan pilar tegak/samping/pemasangan terbalik; Basis dipasang dengan baut ekspansi 4-M12

6. Persyaratan Khusus: Ketinggian tinggi 3.000m, suhu rendah -40 ℃, anti polusi Kelas III, rasio transformasi ganda, tipe keran, dengan penutup pelindung
