Trafo Distribusi Terendam Oli Tiga Fasa dengan On-Load Tap Changer

Trafo Distribusi Terendam Oli Tiga Fasa dengan On-Load Tap Changer merupakan peralatan penting dalam sistem distribusi modern, juga salah satu produk penting Ceho. Produk ini dapat mengatur voltase tanpa mengganggu beban, meningkatkan kualitas daya, dan stabilitas jaringan.

mengirimkan permintaan

Deskripsi Produk

Trafo Distribusi Terendam Oli Tiga Fase dengan Pengubah Keran On-Load ini terbuat dari baja silikon canai dingin CRGO berkualitas tinggi, memastikan kehilangan tanpa beban yang rendah. Ini memiliki efek penghematan energi yang baik dan manfaat sosial dan ekonomi yang luar biasa. Ketahanan yang kuat terhadap korsleting dan sambaran petir; Desain struktur pendukung dengan keandalan tinggi dapat digunakan baik di luar maupun di dalam ruangan.

Tegangan dan daya pengenal transformator kami dapat disesuaikan. Tegangan yang tersedia: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 35kV, 38kV...... 110 kilovolt.

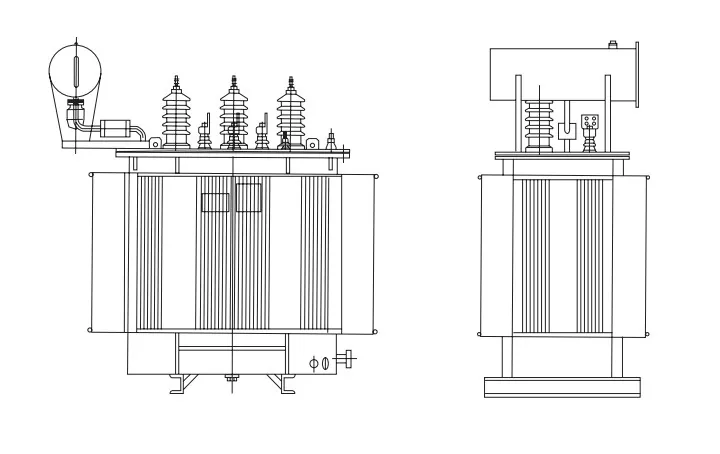

Gambar garis besar

Spesifikasi teknis

Nilai Daya (kVA)	Tegangan Terukur (kV)		Grup Vektor	Kehilangan tanpa beban (W)	Kehilangan beban (W)	Impedansi (%)
Nilai Daya (kVA)	HV	LV	Grup Vektor	Kehilangan tanpa beban (W)	Kehilangan beban (W)	Impedansi (%)
30	13.8 13.2 11 10.5 10 6.3 6 Rentang penyadapan: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Fitur	Keterangan
Regulasi Tegangan	Memungkinkan penyesuaian tegangan saat beban melalui tap changer saat transformator diberi energi, biasanya dengan rentang pengaturan ±15% atau lebih .
Ketuk Jenis Pengubah	OLTC tipe vakum lebih disukai karena keandalan dan masa pakainya yang lama; harus mematuhi standar IEC 60214 atau AS 60214.1.
Metode Pendinginan	ONAN (Oil Natural Air Natural) adalah standar; beberapa varian mungkin menggunakan OFAF (Oil Forced Air Forced) untuk kapasitas yang lebih tinggi.
Isolasi & Minyak	Minyak mineral direndam untuk isolasi dan pendinginan; minyak harus memenuhi standar IEC 60296. Oli dalam kompartemen sakelar pengalih harus diisolasi dari oli tangki utama.
Konstruksi	Biasanya merupakan tipe inti, dengan gulungan tembaga, tangki baja bergelombang, dan desain yang tertutup rapat untuk mencegah masuknya uap air.
Ketuk Kontrol	Mendukung pengoperasian otomatis, manual lokal (listrik), dan manual darurat (mekanis). Termasuk saklar batas, perlindungan termal, dan indikator posisi .

Kondisi Lingkungan Normal

1. Suhu Sekitar: Tidak lebih dari +40℃, Tidak kurang dari -25℃, Suhu rata-rata bulanan tidak lebih dari +30℃., Suhu rata-rata tahunan tidak lebih dari +20℃.

2. Ketinggian: Tidak lebih dari 1000m.

3. Gelombang tegangan catu daya mirip dengan gelombang sinus.

4. Trafo Distribusi Terendam Oli Tiga Fasa dengan tegangan catu daya On-Load Tap Changer kira-kira simetris.

5. Total kandungan harmonik arus beban tidak boleh melebihi 5% dari arus pengenal;

6. Situs Instalasi: Indoor atau outdoor.
