Gardu Induk Tipe Kotak Pra-instal Amerika

Gardu Induk Tipe Kotak Pra-instal Amerika adalah solusi distribusi listrik yang dirancang untuk menyediakan pasokan listrik yang aman dan andal untuk aplikasi industri dan komersial. Gardu induk ini memiliki struktur prefabrikasi yang kompak, dirakit sepenuhnya di pabrik, dan dapat langsung dipasang serta digunakan di lapangan. Gardu induk ini dapat mengalirkan tegangan 12.000 volt dan dilengkapi dengan berbagai fitur hemat energi. Produk ini diproduksi menggunakan bahan berkualitas tinggi dan dilengkapi dengan penutup tahan cuaca dan tahan debu, yang secara efektif menahan kerusakan lingkungan.

mengirimkan permintaan

Deskripsi Produk

Gardu Induk Tipe Kotak Pra-instal Amerika ini juga dilengkapi dengan berbagai perangkat keselamatan, termasuk sistem grounding, perangkat perlindungan kesalahan, dan penahan lonjakan arus, memastikan sistem tenaga listrik beroperasi dengan aman dan andal setiap saat. Selain itu, desain produk menekankan kemudahan pemasangan dan pengoperasian. Komponen pra-rakitannya mencakup trafo, pemutus sirkuit, dan switchgear, yang secara efektif memperpendek siklus pemasangan dan mengurangi biaya tenaga kerja. Gardu Induk juga dilengkapi dengan sistem pemantauan canggih, sehingga memungkinkan operator memantau dan mengelola sistem tenaga listrik secara real time melalui ruang kendali pusat. Gardu induk modular prefabrikasi gaya Amerika adalah solusi berkualitas tinggi untuk aplikasi industri dan komersial, memenuhi kebutuhan distribusi listrik yang aman dan andal dengan cara yang hemat biaya.

Parameter Teknis

Nomor seri	Barang	Satuan	Parameter teknis
1	Tegangan terukur	persegi panjang	10/0.4
2	Tegangan operasi maksimum	persegi panjang	12
3	Frekuensi terukur	Hz	50
4	Kapasitas terukur	kVA	150-1600
5	Frekuensi daya 1 menit menahan tegangan	persegi panjang	35
6	Tegangan impuls petir	persegi panjang	75
7	Metode pendinginan		ONAN
8	Putusnya arus sekering cadangan tegangan tinggi	ka	50
9	Putusnya arus sekering plug-in	ka	2.5
10	Suhu lingkungan	℃	-35~40
11	Suhu koil yang diijinkan meningkat	℃	65
12	Pengaturan tegangan tanpa beban		±5% atau± 2*2,5%
13	Tingkat kebisingan	db	50
14	gelar IP		IP43

Ketinggian	tidak lebih dari 1000m
Suhu lingkungan	-35℃ ~+40℃
Kelembaban relatif	rata-rata harian tidak lebih dari 95%, rata-rata bulanan tidak lebih dari 90%
transformator	Pemilihan gardu induk terintegrasi yang cerdas dari transformator seri S9, S10, S11 yang kehilangan rendah, terendam oli, tersegel sepenuhnya, juga dapat pilih isolasi resin atau transformator kering jenis perlindungan lingkungan isolasi kertas NOMEX

● Sekring

Sisi tegangan tinggi dari Gardu Induk Tipe Kotak Pra-instal Amerika mengadopsi sekering pelindung cadangan dan sekering plug-in secara seri untuk perlindungan jangkauan penuh. Sekering pelindung cadangan adalah sekering pembatas arus tegangan tinggi yang terendam oli dengan kapasitas putus yang besar. Sekering plug-in hanya akan menyala ketika ada kesalahan di dalam trafo. Sekering induksi ganda dapat memberikan perlindungan ganda untuk arus dan suhu. Jika putus, inti sekering dapat dengan mudah diganti di lokasi.

Struktur dan urutan operasi

1. Tata letak

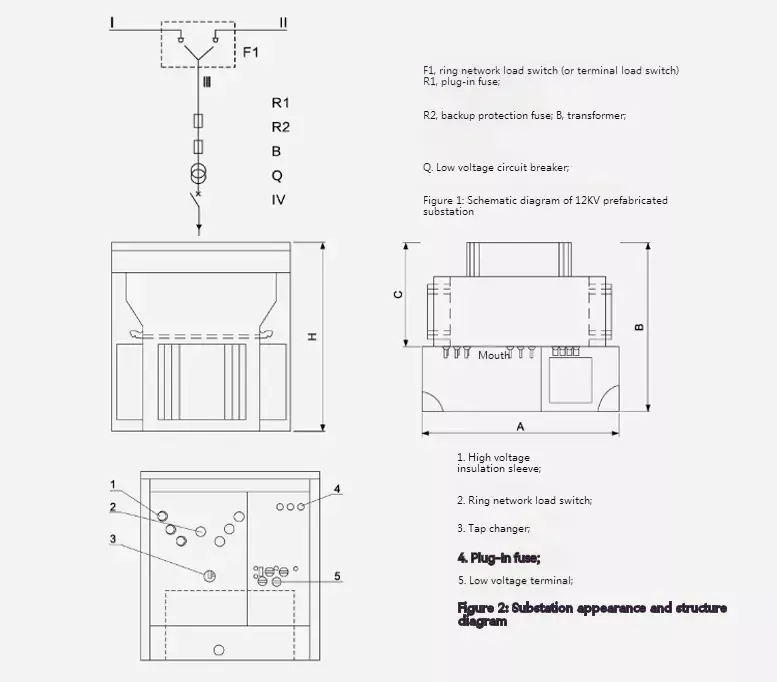

Bentuk dan struktur Gardu Induk Tipe Kotak Pra-instal Amerika ditunjukkan di bawah ini. Tangki dibagi menjadi tangki bertekanan tinggi atas dan tangki trafo bawah.

Gardu induk dapat digunakan untuk sistem catu daya jaringan cincin dan sistem catu daya terminal. Umpan saluran dan cabang "l III" dialihkan oleh sakelar beban jaringan cincin. Pada saat yang sama, sisi tegangan tinggi transformator dilengkapi dengan sekering di ujung masuk, yang dapat melindungi sirkuit cabang dan menghindari gangguan hubung singkat, kelebihan beban, dan suhu berlebih. Anda juga dapat memilih untuk memasang perangkat tampilan tegangan tinggi dan penangkal petir. Dan ujung transformator bertegangan rendah dikeluarkan setelah melewati amperemeter dan pemutus arus tegangan rendah.

Dimensi dan Berat

Kapasitas	A	B	C	H	Berat（KG）
Di bawah 200kVA	1830	1420	820	1850	Di bawah 2800
250~400kVA	1830	1450	850	1980	3000~3300
500~630kVA	1830	1480	880	2070	3600~3950
800kVA	2200	1700	950	2170	4500

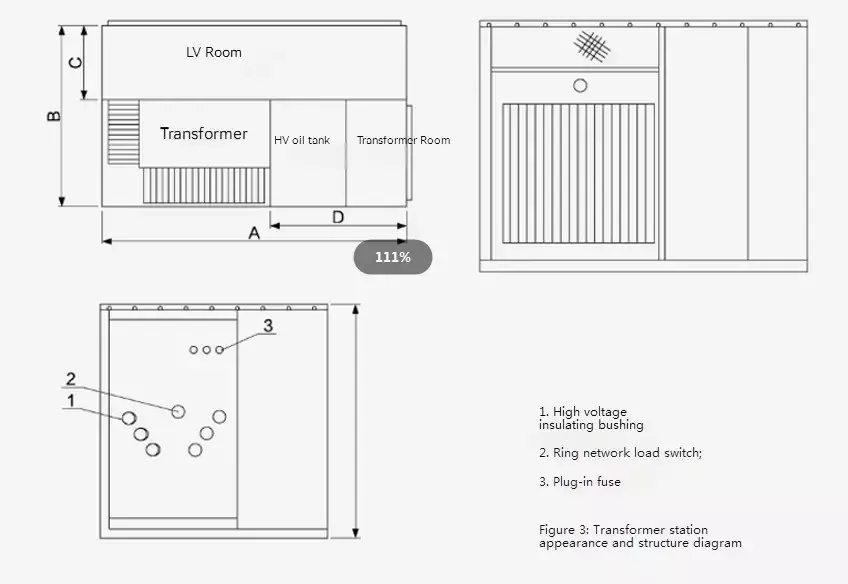

2. Trafo

Untuk Gardu Induk Tipe Kotak Pra-instal Amerika, kami menggunakan transformator terendam oli tiga fase seri S9 dan S11 baru dengan kehilangan tanpa beban yang rendah, kenaikan suhu rendah, kebisingan rendah, dan ketinggian rendah. Rugi-rugi tanpa beban dan rugi-rugi beban lebih rendah dibandingkan trafo S9 asli.

Trafo mengadopsi struktur tertutup sepenuhnya untuk secara efektif mengisolasi polusi udara dan kelembapan. Bantalan udara berukuran 40-90 mm tertinggal di bagian atas tangki oli, yang bersama dengan struktur bergelombang cangkang tangki oli berperan dalam mendinginkan dan mengurangi tekanan internal.

Dimensi dan Berat

Kapasitas	A	B	C	H	Berat（KG）
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
