Transformator Tipe Kotak Fotovoltaik BS

Listrik yang dihasilkan oleh sel fotovoltaik adalah DC tegangan rendah. Setelah dikumpulkan dan diubah menjadi AC tegangan rendah tiga fase, Transformator Tipe Kotak Fotovoltaik BS ditingkatkan hingga 10kV, 20kV, atau 35kV oleh gardu induk prefabrikasi fotovoltaik khusus dan dihubungkan ke jaringan listrik. Gardu induk prefabrikasi step-up fotovoltaik biasanya memiliki beberapa saluran masuk bertegangan rendah, dengan trafo terpisah di sisi bertegangan rendah. Trafo prefabrikasi dilengkapi dengan sistem kendali cerdas yang mengunggah status pengoperasian setiap komponen ke ruang kendali pusat untuk pemantauan terpusat.

Gardu induk prefabrikasi khusus untuk pembangkit listrik tenaga angin digunakan untuk mengubah tegangan keluaran 690V dari turbin angin menjadi 10kV atau 35kV untuk sambungan jaringan. Biasanya, genset digunakan bersama dengan gardu induk prefabrikasi step-up, dan hanya ada satu saluran masuk tegangan rendah.

Trafo Tipe Kotak Fotovoltaik BS dan gardu induk prefabrikasi khusus tenaga angin biasanya menggunakan struktur rakitan trafo untuk mengurangi ukuran dan tapak, memfasilitasi transportasi dan pemasangan. Dibandingkan dengan gardu induk step-up prefabrikasi, gardu induk ini lebih ringan dan, karena tidak adanya kebutuhan akan sistem pendingin trafo tambahan, menawarkan efisiensi konversi yang lebih tinggi.

Saat menggunakan gardu induk step-up prefabrikasi, transformator tipe terendam oli dan tipe kering dapat dipasang secara internal.

Parameter teknis

Mode pemasangan gardu induk tipe kotak khusus untuk pembangkit listrik fotovoltaik dan gardu induk tipe kotak khusus untuk pembangkit listrik tenaga angin harus ditentukan sesuai dengan bentuk struktural yang dipilih dalam desain perpustakaan. Fondasi instalasi khusus harus dipasang dan tindakan pembumian dan pengikatan yang diperlukan harus diambil. Silakan lihat metode produksi dasar dan pemasangan gardu induk kotak prefabrikasi dan trafo kombinasi.

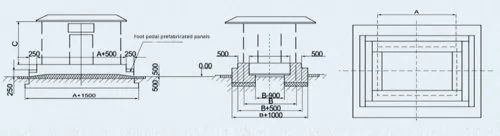

Diagram Dasar Instalasi

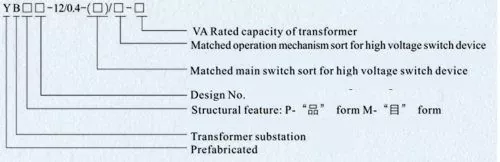

Model Dan Arti

Fitur Produk

1. Cangkang Transformator Tipe Kotak Fotovoltaik BS mengadopsi desain teknologi canggih, memiliki berbagai jaminan kinerja yang andal, tahan lama, insulasi panas, ventilasi, ketahanan korosi, pencegahan debu, tahan air, pencegahan hewan kecil, penampilan cantik. Bahan cangkang dapat dipilih pelat paduan aluminium, pelat baja, pelat komposit, pelat baja tahan karat dan bahan non-logam.

2. XGN15, HXGN17 atau KNYN 28A dapat dipilih sebagai saluran masuk, pengukuran tegangan tinggi, dan saluran keluar tegangan tinggi untuk switchgear tegangan tinggi. Sisi tegangan tinggi dapat diatur menjadi berbagai mode catu daya, termasuk catu daya jaringan cincin, catu daya terminal, catu daya ganda, dll., dan dapat dipasang dengan elemen pengukuran tegangan tinggi untuk memenuhi persyaratan pengukuran tegangan tinggi. Sakelar utama disarankan untuk menggunakan sakelar beban atau pemutus sirkuit vakum, struktur kompak dan masuk akal, dan memiliki efek anti-salah operasi yang baik.

3. GGD, GCS atau MNS dapat dipilih sebagai switchgear tegangan rendah, kompensasi daya reaktif, dan saluran keluar tegangan rendah. Sisi tegangan rendah mengadopsi struktur panel/kabinet, yang dapat memenuhi fungsi distribusi daya, distribusi daya penerangan, kompensasi daya reaktif, pengukuran energi listrik, dll. Sakelar utama adalah sakelar beban biasa atau pemutus sirkuit cerdas, yang fleksibel untuk dipasang dan mudah dioperasikan.

4. Trafo dapat berupa trafo terendam minyak yang tertutup rapat atau trafo tipe kering. Untuk trafo terendam oli direkomendasikan model S9, S11, S13 atau SH15, sedangkan untuk trafo tipe kering direkomendasikan model SCB11, SCB12, SCB14 atau SCBH15. Dapat dikonfigurasi secara bebas sesuai kebutuhan aktual pelanggan, pilihan lebih fleksibel.

5. Penutup atas kotak mengadopsi desain struktur dua lapis, dan lapisan tengah diisi dengan plastik busa, sehingga efek insulasi panasnya baik. Ruang trafo dilengkapi dengan alat pemantau anti kondensasi dan pengatur suhu otomatis, alat pemanas dan pendingin. Alat tahan debu disusun pada posisi yang sesuai dengan penutup di luar pelat pintu dan pelat samping.

Lingkungan Kerja

1.  Ketinggiannya tidak boleh melebihi 1000m;

2.  Suhu sekitar: - 25 ° C ~ + 40 ° C;

3.  Kelembaban relatif: nilai rata-rata harian tidak boleh lebih besar dari 95%, dan nilai rata-rata bulanan tidak boleh lebih besar dari 90%;

4.  Lokasi pemasangan: tempat tanpa api, bahaya ledakan, debu konduktif, gas kimia korosif, dan getaran hebat.

Jika ketentuan di atas terlampaui, pengguna dapat bernegosiasi dengan perusahaan kami.
