Gardu Induk Pracetak Luar Ruangan Tipe Eropa

Gardu Induk Prefabrikasi Luar Ruangan Tipe Eropa memiliki desain terintegrasi tiga-dalam-satu yang menggabungkan switchgear tegangan tinggi, transformator, dan switchgear tegangan rendah untuk kelengkapan sistem yang kuat; Perlindungan tegangan tinggi/rendah yang komprehensif memastikan pengoperasian yang aman, andal, dan pemeliharaan yang disederhanakan; Produk ini memiliki ukuran yang ringkas, investasi yang lebih sedikit, siklus produksi yang pendek, dan mobilitas yang mudah; Konfigurasi kabel yang fleksibel; Struktur unik: Penutup panel komposit sarang lebah dua lapis memberikan insulasi yang kuat, pembuangan panas, ventilasi, daya tarik estetika, dan peringkat IP tinggi. Bahan penutup termasuk baja tahan karat, paduan titanium, paduan aluminium, baja canai dingin, dan baja berlapis warna; Tersedia berbagai konfigurasi: serbaguna, bergaya vila, kompak, dll. Unit utama cincin tegangan tinggi dapat dilengkapi dengan terminal otomasi jaringan (FTU) untuk deteksi korsleting dan gangguan tanah satu fase yang andal. Menampilkan kemampuan “empat jarak jauh” (kendali jarak jauh, pengukuran jarak jauh, pensinyalan jarak jauh, penyesuaian jarak jauh), memfasilitasi peningkatan otomatisasi jaringan distribusi.

Parameter Teknis

Catatan: Butir 5 dan 6 tidak diperlukan bila kapasitas trafo kurang dari 200kVA.

Ketentuan Penggunaan

Pengguna perlu memberikan informasi berikut jika memesan:

• Altitude: W 1000m;

• Suhu sekitar: ·25. (:~+40.(:;

• Kelembapan relatif: nilai rata-rata harian tidak lebih dari 95%, dan nilai rata-rata bulanan tidak lebih dari 90%;

• Tingkat anti getaran: akselerasi horizontal 0,4m/s2, akselerasi vertikal 0,15m/s2;

• Harap pastikan bahwa lokasi pemasangan tidak akan mengalami guncangan hebat, polusi serius, dan korosi kimia, serta tidak ada debu konduktif atau bahaya ledakan. Jika tidak memenuhi persyaratan kondisi penggunaan normal, harap hubungi Ceho untuk mendapatkan solusi.

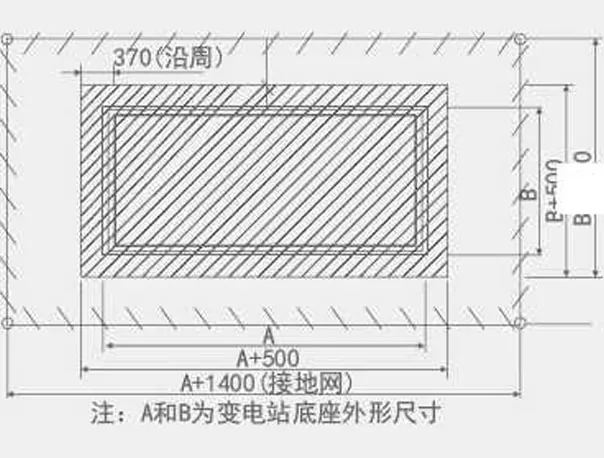

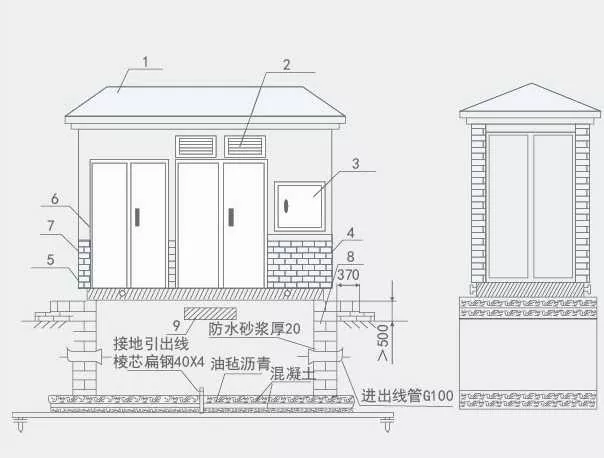

Gambar dimensi instalasi

1. Atap

2. Tirai

3. Kotak pengukur eksternal

4. Cincin pengangkat

5. Slot sasis kaku

6. Pintu

7. Strip bata, permukaan dinding bata imitasi

8. Pondasi beton

9. Lubang pondasi makam

Perlu diketahui saat memesan

Pada saat pemesanan, Anda harus memberikan informasi berikut:

·Persyaratan model, kapasitas, kuantitas, warna dan ukuran, bahan cangkang;

·Model transformator, kinerja, mode koneksi, rentang penyadapan dan persyaratan impedansi;

·Skema pengkabelan primer sisi tegangan tinggi, model komponen, spesifikasi dan persyaratan;

·Oli trafo (25#, 45#, oli titik nyala tinggi);

·Persyaratan konfigurasi untuk jaringan manajemen daya cerdas atau jaringan manajemen properti;

·Persyaratan lingkungan untuk digunakan.
