Tahukah Anda cara kerja trafo? Dari induksi elektromagnetik hingga konversi efisiensi tinggi

Transformator, sebagai peralatan inti sistem tenaga modern, memiliki kemampuan konversi daya yang efisien dan andal yang mendukung hampir semua aplikasi daya mulai dari transmisi jaringan hingga pengisian daya ponsel. Untuk memahami bagaimana transformator mencapai konversi tegangan dan transfer energi, kita perlu mulai dari prinsip dasar induksi elektromagnetik dan secara bertahap mempelajari mekanisme kerja internalnya.

I. Induksi elektromagnetik: prinsip kerja dasar transformator

1.1 Hukum induksi elektromagnetik merupakan inti teori pengoperasian transformator, termasuk hukum induksi elektromagnetik Faraday dan hukum Lenz. Hukum induksi elektromagnetik Faraday menyatakan bahwa ketika fluks magnet yang melewati loop tertutup berubah, gaya gerak listrik induksi akan dihasilkan dalam loop, dan besarnya sebanding dengan laju perubahan fluks magnet. Penemuan ini meletakkan dasar bagi penelitian kuantitatif mengenai fenomena induksi elektromagnetik dan telah banyak digunakan dalam desain transformator. Hukum Lenz semakin memperjelas arah arus induksi, yaitu medan magnet yang ditimbulkan oleh arus induksi selalu menghalangi perubahan fluks magnet penyebab arus induksi. Kedua hukum ini bersama-sama membentuk dasar teori induksi elektromagnetik dan memberikan landasan teori penting untuk desain dan optimalisasi transformator.

Prinsip kerja trafo didasarkan pada hukum induksi elektromagnetik Faraday dan hukum Lenz. Pada tahun 1831, Michael Faraday menemukan bahwa ketika fluks magnet yang melewati loop tertutup berubah, gaya gerak listrik diinduksi dalam loop. Fenomena ini dinyatakan secara matematis sebagai:

Diantaranya, E adalah gaya gerak listrik induksi, N adalah jumlah putaran kumparan,

dΦ/dt adalah laju perubahan fluks magnet terhadap waktu. Tanda negatif berarti arah gaya gerak listrik induksi selalu berusaha menghilangkan perubahan fluks magnet (hukum Lenz).

Transformator menggunakan prinsip ini untuk menghasilkan perubahan fluks magnet pada kumparan primer melalui arus bolak-balik, yang pada gilirannya menginduksi tegangan pada kumparan sekunder untuk mencapai transmisi energi listrik "nirkabel" dari primer ke sekunder.

1.2 Penerapan prinsip induksi elektromagnetik pada transformator

Sebagai perangkat listrik yang berdasarkan prinsip induksi elektromagnetik, fungsi inti transformator adalah mencapai konversi naik turun tegangan melalui induksi elektromagnetik. Secara spesifik transformator terdiri dari kumparan primer, kumparan sekunder, dan inti besi. Peran inti besi adalah untuk memadukan medan magnet pada kumparan primer dan sekunder, sehingga meningkatkan efisiensi transfer energi. Ketika daya AC dialirkan ke kumparan primer, perubahan arus tersebut akan menghasilkan fluks magnet bolak-balik pada inti besi. Fluks magnet bolak-balik ini akan melewati kumparan primer dan kumparan sekunder secara bersamaan, sehingga menimbulkan gaya gerak listrik pada kumparan sekunder. Menurut hukum induksi elektromagnetik Faraday, besarnya gaya gerak listrik induksi pada kumparan sekunder sebanding dengan laju perubahan fluks magnet pada kumparan primer, dan berkaitan erat dengan perbandingan lilitan kumparan primer dan sekunder.

Ketika tegangan AC V1 diterapkan pada kumparan primer (belokan N1), arus bolak-balik I1 dihasilkan dalam kumparan, dan arus ini membentuk fluks magnet bolak-balik Φ pada inti besi. Karena permeabilitas magnet inti yang tinggi, sebagian besar fluks magnet terkurung di dalam inti dan melewati kumparan sekunder (jumlah lilitan N2).

Menurut hukum Faraday, perubahan fluks magnet ini menghasilkan gaya gerak listrik induksi pada kumparan primer dan sekunder:

Gaya gerak listrik primer yang diinduksi sendiri:

Gaya gerak listrik induktansi timbal balik sekunder:

Dengan asumsi trafo ideal (tidak ada rugi-rugi), tegangan masukan dan keluaran sebanding dengan jumlah lilitan:

Dan arus berbanding terbalik dengan jumlah lilitan:

Ini berarti bahwa transformator mencapai transformasi tegangan dan arus terbalik dengan tetap mempertahankan kekekalan daya dasar (dengan sejumlah kecil kerugian dalam praktiknya).

II. Analisis struktur transformator

2.1 Inti besi

Inti transformator adalah komponen intinya, dan lembaran baja silikon dengan permeabilitas magnet tinggi biasanya digunakan sebagai bahan utama. Bahan ini memiliki karakteristik kehilangan histeresis yang rendah dan intensitas induksi magnet saturasi yang tinggi, yang secara efektif dapat mengurangi kehilangan energi dan meningkatkan efisiensi transformator. Bentuk struktur inti terutama dibagi menjadi tipe cangkang dan tipe inti. Inti tipe cangkang mengelilingi belitan di dalamnya dan cocok untuk transformator kecil; sedangkan inti jenis inti dihubungkan oleh dua kolom atau lebih membentuk rangkaian magnet tertutup dan banyak digunakan pada transformator menengah dan besar. Fungsi utama inti besi adalah menyediakan jalur magnet dengan resistansi magnet rendah, sehingga meningkatkan kerapatan fluks magnet dan mencapai induksi elektromagnetik yang efisien. Selain itu, desain inti mempunyai dampak penting terhadap kinerja transformator. Misalnya, kerapatan fluks magnet yang terlalu tinggi dapat menyebabkan saturasi magnet, sehingga meningkatkan kehilangan besi dan kenaikan suhu. Oleh karena itu, pemilihan material inti dan desain geometrinya perlu dilakukan secara rasional untuk mengoptimalkan kinerja.

2.2 Berliku

Belitan merupakan komponen kunci transformator untuk mengubah energi listrik. Biasanya terbuat dari kawat tembaga atau aluminium dengan konduktivitas listrik yang baik. Gulungan primer dan belitan sekunder masing-masing dihubungkan ke catu daya masukan dan rangkaian beban, dan konversi tegangan dan arus diselesaikan di bawah aksi induksi elektromagnetik. Metode sambungan belitan meliputi sambungan seri dan sambungan paralel. Metode sambungan yang berbeda mempunyai pengaruh yang signifikan terhadap hubungan antara tegangan dan arus. Misalnya, ketika belitan primer dihubungkan secara seri, jumlah lilitan totalnya bertambah, sehingga menghasilkan gaya gerak listrik induksi yang lebih tinggi; sedangkan ketika belitan sekunder dihubungkan secara paralel, memberikan kemampuan arus keluaran yang lebih besar. Selain itu, rasio belitan belitan primer dan sekunder menentukan rasio transformasi transformator, yaitu hubungan proporsional antara tegangan masukan dan tegangan keluaran. Hubungan ini tidak hanya mempengaruhi efisiensi transmisi daya transformator, tetapi juga secara langsung menentukan skenario penerapannya dalam sistem tenaga listrik. Oleh karena itu, desain rasional komposisi belitan dan metode sambungan merupakan langkah penting dalam meningkatkan kinerja transformator.

2.3 Komponen struktural lainnya

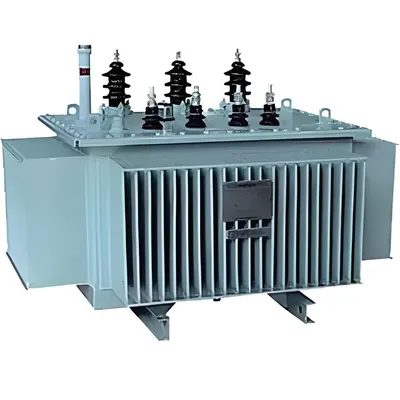

Selain inti besi dan belitan, trafo juga mencakup banyak komponen tambahan seperti tangki oli, bantalan oli, radiator, dll. Komponen-komponen ini bersama-sama membentuk sistem struktur trafo yang lengkap. Sebagai kulit terluar transformator, tangki oli tidak hanya berfungsi sebagai penopang mekanis, tetapi juga berfungsi sebagai pendingin dan insulasi melalui pengisian oli insulasi di dalamnya. Bantalan oli digunakan untuk mengatur perubahan level oli di tangki oli untuk mencegah perubahan volume oli yang disebabkan oleh fluktuasi suhu sehingga berdampak buruk pada pengoperasian trafo. Radiator mempercepat perpindahan panas dengan meningkatkan area pembuangan panas, sehingga secara efektif mengurangi kenaikan suhu yang dihasilkan selama pengoperasian transformator. Koordinasi fungsional komponen-komponen ini mempunyai dampak penting terhadap kinerja transformator secara keseluruhan. Misalnya, heat sink yang dirancang dengan tidak tepat dapat menyebabkan panas berlebih secara lokal, yang mempercepat penuaan bahan insulasi dan memperpendek masa pakai transformator. Oleh karena itu, dalam desain trafo, kesesuaian fungsional setiap komponen dan kontribusinya terhadap kinerja keseluruhan harus dipertimbangkan sepenuhnya untuk memastikan trafo dapat beroperasi dengan aman dan stabil dalam berbagai kondisi kerja.

AKU AKU AKU. Dari teori ke praktik: kehilangan energi dan efisiensi transformator

Ada berbagai kerugian pada transformator aktual selama transfer energi:

1. Kehilangan tembaga

Hilangnya energi panas akibat arus yang mengalir melalui hambatan kumparan sebanding dengan kuadrat arus (Pcu=I2 R). Transformator modern menggunakan kawat tembaga dengan konduktivitas tinggi untuk meminimalkan kerugian ini.

2. Kehilangan zat besi

Kehilangan histeresis: energi yang dikonsumsi oleh penataan ulang domain magnetik secara terus menerus selama proses magnetisasi bolak-balik dari bahan inti besi

Hilangnya arus eddy: Fluks magnet bolak-balik menginduksi arus eddy di dalam inti besi, menghasilkan panas Joule.

Inti besi transformator modern mengadopsi struktur laminasi lembaran baja silikon. Silikon meningkatkan resistivitas, dan struktur laminasi menghalangi jalur arus eddy, sehingga secara signifikan mengurangi kehilangan besi.

3. Kerugian yang menyimpang

Termasuk kerugian arus eddy yang disebabkan oleh kebocoran fluks pada bagian struktural, dll., dapat dikurangi melalui desain yang dioptimalkan dan tindakan pelindung.

Efisiensi transformator efisiensi tinggi dapat mencapai lebih dari 99%, yang merupakan puncak dari ilmu material, desain elektromagnetik, dan proses manufaktur.

IV. Metode untuk meningkatkan efisiensi

Untuk meningkatkan efisiensi transformator, para peneliti telah mengusulkan berbagai strategi dari aspek desain yang dioptimalkan dan pengoperasian yang wajar. Dalam hal desain yang optimal, pemilihan material berkualitas tinggi dan perbaikan struktur merupakan langkah utama untuk mengurangi kerugian. Misalnya, menggunakan lembaran baja silikon dengan permeabilitas magnetik tinggi dan kehilangan rendah sebagai bahan inti dapat secara signifikan mengurangi kehilangan histeresis dan kehilangan arus eddy; pada saat yang sama, dengan mengoptimalkan metode laminasi dan ketebalan inti, dampak hilangnya arus eddy dapat lebih dikurangi. Dalam hal desain belitan, memilih bahan konduktif dengan resistivitas rendah (seperti tembaga atau aluminium) dan mengoptimalkan susunan belitan dapat secara efektif mengurangi kehilangan tembaga. Selain itu, desain yang masuk akal mengenai jumlah belitan belitan dan luas penampang tidak hanya dapat menyeimbangkan kehilangan tembaga dan kehilangan besi, tetapi juga meningkatkan kapasitas beban berlebih transformator.

Dalam hal pengoperasian yang wajar, pengendalian laju beban dan pemilihan kapasitas yang sesuai merupakan cara penting untuk meningkatkan efisiensi transformator. Penelitian menunjukkan bahwa efisiensi mencapai nilai tertinggi ketika transformator beroperasi antara 60% dan 80% dari laju beban pengenal. Oleh karena itu, dalam pengoperasian sebenarnya, kapasitas trafo harus dialokasikan secara wajar sesuai dengan kebutuhan beban untuk menghindari satu trafo berada dalam kondisi beban ringan atau berat dalam waktu yang lama. Selain itu, dengan menggunakan beberapa trafo yang beroperasi secara paralel, jumlah trafo yang beroperasi dapat disesuaikan secara fleksibel berdasarkan perubahan beban, sehingga semakin meningkatkan efisiensi sistem. Untuk pembangkit listrik atau gardu induk besar, sistem pemantauan cerdas juga dapat digunakan untuk memantau status pengoperasian transformator secara real time dan secara dinamis menyesuaikan distribusi beban sesuai kebutuhan aktual untuk mencapai tujuan efisiensi energi yang optimal.

Selain metode di atas, pemeliharaan dan inspeksi rutin juga merupakan tautan penting dalam meningkatkan efisiensi transformator. Misalnya, dengan membersihkan kotoran pada permukaan belitan, memeriksa kinerja insulasi, dan mengencangkan bagian penghubung, kerugian tambahan yang disebabkan oleh kontak yang buruk atau penuaan insulasi dapat dikurangi secara efektif. Pada saat yang sama, dikombinasikan dengan analisis data besar dan teknologi pemeliharaan prediktif, potensi masalah dapat ditemukan lebih awal dan tindakan yang ditargetkan dapat diambil, sehingga memaksimalkan masa pakai peralatan dan meningkatkan efisiensi pengoperasian. Singkatnya, melalui penerapan komprehensif berbagai cara seperti desain yang dioptimalkan, pengoperasian yang wajar, dan pemeliharaan ilmiah, efisiensi transformator dapat ditingkatkan secara signifikan dan memberikan jaminan yang kuat untuk pengoperasian sistem tenaga yang aman dan ekonomis.

V. Peran Transformer dalam Sistem Energi Modern

Transmisi Jaringan Listrik: Meningkatkan tegangan mengurangi arus saluran dan menurunkan kerugian transmisi; kemudian menurunkan voltase untuk mendistribusikan daya ke pengguna.

Integrasi Energi Baru: Sumber energi terbarukan seperti angin dan matahari dihubungkan ke jaringan listrik melalui transformator.

Peralatan Elektronika Daya: Transformator mikro frekuensi tinggi pada perangkat seperti peralihan catu daya dan pengisi daya.

Isolasi Listrik: Menyediakan isolasi yang aman untuk mencegah bahaya sengatan listrik.

VI. Kesimpulan

Prinsip kerja trafo merupakan penerapan klasik induksi elektromagnetik, namun perkembangan teknologinya tidak pernah berhenti. Dari trafo praktis pertama di akhir abad ke-19 hingga trafo cerdas berefisiensi tinggi saat ini, perangkat yang tampak sederhana ini selalu menjadi pembawa inti kemajuan teknologi ketenagalistrikan. Dengan penerapan material baru, proses baru, dan teknologi cerdas, transformator akan terus berkembang menuju efisiensi yang lebih tinggi, ukuran yang lebih kecil, dan kecerdasan yang lebih tinggi, sehingga memainkan peran yang tak tergantikan dalam proses transformasi energi dan elektrifikasi.

Memahami seluruh proses transformator mulai dari prinsip dasar hingga konversi efisiensi tinggi tidak hanya akan membantu insinyur kelistrikan mengoptimalkan desain mereka, namun juga memungkinkan pengguna awam untuk menyadari bahwa di balik kemudahan penggunaan listrik dalam kehidupan kita sehari-hari terdapat seni konversi energi elektromagnetik presisi yang memadatkan kebijaksanaan selama satu abad.
