Sekilas Memahami: Apa Saja Teknologi Inti dan Esensi Aplikasi Switchgear Tegangan Rendah?

Switchgear tegangan rendah adalah peralatan inti dalam sistem catu daya dan distribusi modern, terutama digunakan untuk distribusi daya, kontrol sirkuit, proteksi beban berlebih, proteksi hubung singkat, proteksi kebocoran bumi, dan pemantauan daya. Hal ini banyak diterapkan di pabrik, gedung, pusat data, rumah sakit, pusat perbelanjaan, teknik kota dan bidang lainnya. Menampilkan struktur kompak, keamanan dan keandalan tinggi, perawatan mudah, dan kecerdasan tinggi, ini adalah peralatan utama untuk memastikan pengoperasian sistem tenaga yang stabil. Artikel ini sepenuhnya memperkenalkan poin teknis inti switchgear tegangan rendah dalam hal struktur, parameter, kinerja, pemilihan, dan aplikasi.

1. Komponen Utama Switchgear Tegangan Rendah

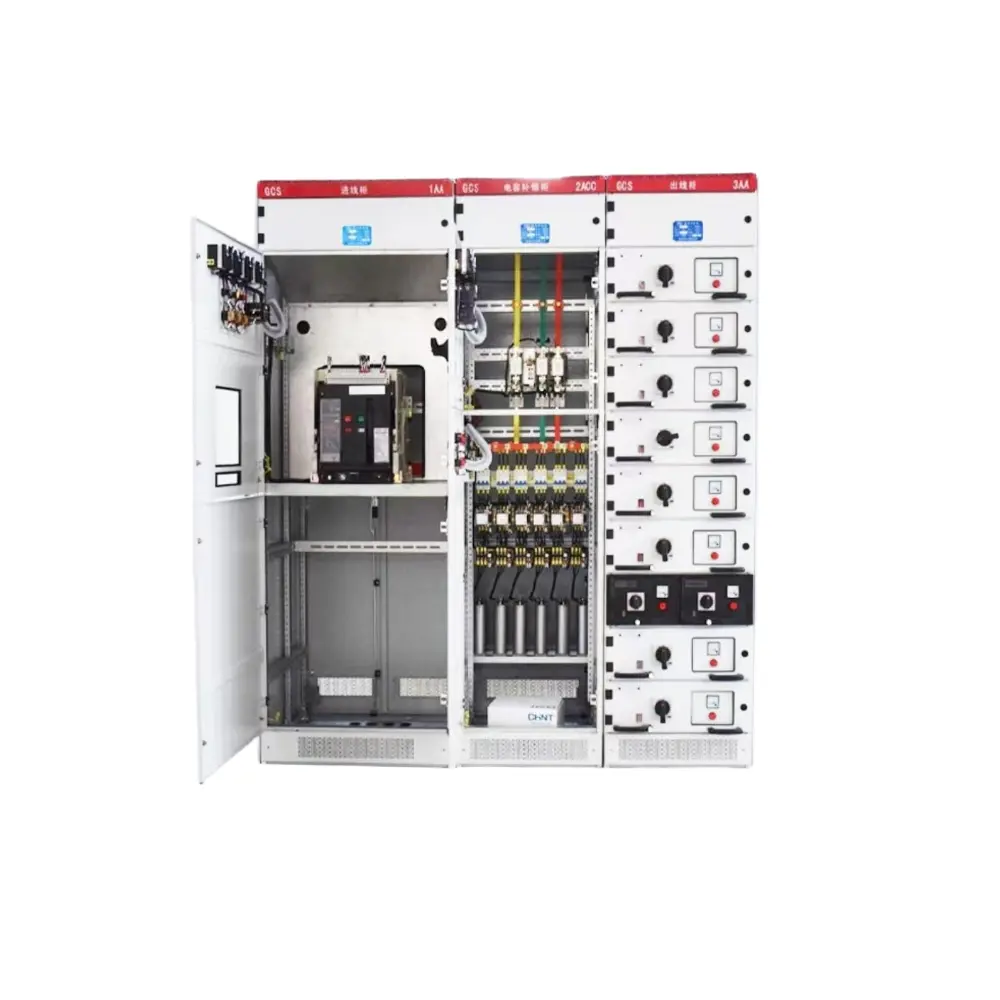

Switchgear tegangan rendah tipikal mengadopsi astruktur isolasi independen tiga kompartemen untuk keamanan, keandalan, dan pemeliharaan yang lebih tinggi:

A.Kompartemen Pemutus: Disusun secara vertikal, mampu menampung beberapa pemutus arus; setiap sirkuit dipisahkan secara independen tanpa gangguan.

B.Kompartemen Bus: Terletak di belakang kompartemen pemutus dan diisolasi dengan partisi isolasi untuk secara efektif mencegah penyebaran kesalahan.

C.Kompartemen Kabel: Terletak di bagian belakang atau depan kabinet, nyaman untuk sambungan dan pemeliharaan kabel, dengan ruang yang luas dan kabel standar.

Berdasarkan gaya pengoperasian dan pemeliharaan:

D.Dapat diakses dari belakang: Struktur standar tradisional dengan ruang perawatan yang besar.

E.Dapat diakses dari depan: Dapat dipasang di dinding, kedalaman lebih kecil, hemat ruang.

Desain kompartemen independen menghindari kontak yang tidak disengaja dengan bagian aktif selama pemeliharaan, membatasi rentang gangguan busur listrik, dan sangat meningkatkan keselamatan peralatan dan personel.

2. Parameter Nilai Utama

3. Indeks Kinerja Listrik Inti

a. Peringkat Arus Tahan Hubungan Pendek (SCCR)

Arus hubung singkat maksimum yang dapat ditahan dengan aman oleh switchgear dalam waktu singkat selama terjadi gangguan, yang menentukan resistansi hubung singkat peralatan dan merupakan jaminan penting untuk pengoperasian yang aman.

b. Peringkat Saat Ini dalam Waktu Singkat

Arus hubung singkat yang dapat ditanggung oleh switchgear tanpa deformasi atau kerusakan dalam waktu tertentu (biasanya 1 detik atau 0,5 detik), memastikan sistem tidak runtuh dalam kondisi gangguan.

c. Peringkat Interupsi

Arus gangguan maksimum yang dapat diinterupsi dengan aman oleh pemutus sirkuit. Arus tersebut harus lebih besar dari arus hubung singkat yang diharapkan pada sistem, jika tidak maka akan menyebabkan ledakan atau kebakaran.

d. Peringkat Perlindungan Masuknya (Peringkat IP)

· IP30: Mencegah kontak jari dengan bagian aktif

· IP40: Mencegah masuknya benda asing dengan diameter ≥1 mm

· IP54: Kedap debu dan tahan percikan, cocok untuk lingkungan lembap dan berdebu

e. Batas Kenaikan Suhu

Menurut standar nasional, kenaikan suhu switchgear dalam operasi jangka panjang pada arus pengenal tidak boleh melebihi batas, sehingga memastikan stabilitas insulasi dan masa pakai yang lama.

4. Poin-Poin Utama Teknis Inti dari Switchgear Tegangan Rendah

(1).Struktur Kabinet dan Teknologi Kompartmentalisasi

Mengadopsi tiga kompartemen terisolasi independen: kompartemen pemutus, kompartemen bus, dan kompartemen kabel, yang secara efektif mencegah penyebaran busur dan meningkatkan keselamatan pengoperasian dan pemeliharaan.

(2)Teknologi Penahan Sirkuit Pendek & Penahan Waktu Singkat

Dilengkapi dengan resistansi hubung singkat yang kuat, SCCR yang sangat cocok, dan arus penahan jangka pendek untuk memastikan tidak ada deformasi, perpindahan bus, atau keruntuhan sistem karena kesalahan.

(3)Teknologi Interupsi Pemutus Sirkuit & Koordinasi Selektif

Kapasitas pemutusan memenuhi arus gangguan sistem maksimum. Selektivitas regional diwujudkan melalui penundaan waktu singkat dan koordinasi perlindungan seketika, sehingga membatasi pemadaman hanya pada sirkuit yang mengalami gangguan.

(4)Desain Sistem Busbar & Kontrol Kenaikan Suhu

Tata letak busbar dengan impedansi rendah, kehilangan rendah, dan pembuangan panas tinggi untuk secara ketat mengontrol kenaikan suhu pengoperasian jangka panjang, memastikan kapasitas saat ini, masa pakai isolasi, dan stabilitas peralatan.

(5)Teknologi Perlindungan & Pengukuran Terintegrasi

Mengintegrasikan beban berlebih, korsleting, kebocoran pembumian, tegangan lebih, tegangan kurang, kehilangan fasa, dan perlindungan busur, dengan pengukur dan sensor cerdas untuk keselamatan menyeluruh.

(6)Teknologi Cerdas & Digital

Mendukung pemantauan online, kendali jarak jauh, pra-alarm kesalahan, statistik energi dan jaringan komunikasi, meningkatkan ke operasi berbasis cloud yang cerdas dan tanpa pengawasan.

(7)Perlindungan Masuknya & Kemampuan Beradaptasi Lingkungan

Memenuhi tingkat perlindungan IP30–IP54, beradaptasi dengan kelembapan, debu, korosi, lingkungan bersuhu tinggi dan rendah untuk meningkatkan keserbagunaan dan daya tahan.

(8)Desain Modular & Standar

Unit modular, antarmuka standar, dan ekspansi fleksibel mempersingkat waktu produksi, pemasangan, dan commissioning serta mengurangi biaya keseluruhan.

5. Fungsi Proteksi

Switchgear tegangan rendah dilengkapi dengan berbagai perlindungan untuk memastikan keamanan sistem:

l Perlindungan kelebihan beban

l Perlindungan sesaat terhadap arus pendek

l Perlindungan penundaan waktu pendek hubung singkat

l Perlindungan gangguan tanah/kebocoran bumi

l Perlindungan tegangan lebih dan tegangan rendah

l Kehilangan fase dan perlindungan urutan fase

l Deteksi kesalahan busur (AFD)

l Switchgear cerdas tingkat lanjut juga menyediakan:

l Pemantauan suhu online

l Pemantauan pelepasan sebagian

l Analisis kualitas daya

l Alarm kesalahan jarak jauh

6. Tipe Struktur Umum

Switchgear Tipe Tetap

Struktur sederhana, biaya rendah, keandalan tinggi, cocok untuk skenario distribusi daya umum.

Switchgear Tipe Laci

Setiap sirkuit merupakan laci independen; pemeliharaan dapat dilakukan dengan mengeluarkan satu laci tanpa pemadaman listrik, tanpa mempengaruhi sirkuit lainnya. Ideal untuk rumah sakit, pusat data, dan jalur produksi yang memerlukan keandalan tinggi.

Switchgear Tipe yang Dapat Ditarik

Pemutus arus utama dapat ditarik sepenuhnya untuk perawatan yang lebih aman dan cepat.

7. Perbedaan Antara Switchgear Tegangan Rendah dan Switchboard

Switchgear: Pemutus sirkuit yang tertutup sepenuhnya, terisolasi dalam kompartemen, dapat ditarik, ketahanan jangka pendek 30 siklus, mendukung koordinasi selektif, keamanan lebih tinggi.

Switchboard: Struktur terbuka, pemutus arus tetap, hanya tahan 3 siklus dalam waktu singkat, biaya lebih rendah.

Switchgear lebih cocok untuk beban masuk utama, kopling dan penting; switchboard digunakan untuk distribusi daya terminal.

8. Switchgear Tegangan Rendah Cerdas

Switchgear cerdas terintegrasi:

① Pemutus sirkuit cerdas

② Sensor arus/tegangan/suhu

③ Perangkat perlindungan berbasis mikroprosesor

④ Instrumen manajemen daya

⑤ Komunikasi 4G / WiFi / Ethernet

Ini mendukung:

① Pemantauan dan kontrol jarak jauh

② Statistik dan analisis konsumsi energi

③ Kesalahan pra-alarm dan perekaman otomatis

④ Keterkaitan dengan sistem distribusi tenaga listrik yang cerdas

Ini adalah konfigurasi standar untuk pabrik pintar, gedung cerdas, dan pusat data.

9. Kasus Aplikasi Khas

l Pabrik Manufaktur Mobil Besar

Menyediakan distribusi daya utama dan kontrol motor untuk bengkel stamping, pengelasan, pengecatan dan perakitan. Switchgear cerdas tipe laci memungkinkan pemeliharaan tanpa henti dan lokasi kesalahan yang akurat, memastikan kontinuitas produksi 24/7.

l Pusat Data Besar (Tingkat IV)

Mengadopsi distribusi daya redundan bus ganda, mendukung catu daya kabinet kepadatan tinggi dengan peralihan tingkat milidetik. Ketersediaan sistem mencapai 99,999%, ideal untuk pengoperasian 7×24 tanpa gangguan.

l Kompleks Komersial Besar & Pusat Perbelanjaan

Mendistribusikan daya untuk penerangan, HVAC, elevator, pemadam kebakaran, dan sirkuit toko. Pemantauan loop cerdas dan statistik konsumsi energi mengoptimalkan manajemen daya dan mengurangi biaya pengoperasian.

l Instalasi Air Perkotaan & Instalasi Pengolahan Limbah

Menghidupkan pompa, kipas angin, jaringan listrik, dan sistem takaran di lingkungan lembab dan berdebu. Perlindungan menyeluruh memastikan pengoperasian pasokan air kota dan pengolahan limbah yang stabil.

l Rumah Sakit & Pusat Kesehatan Kelas A

Menyediakan distribusi daya ganda yang sangat andal untuk ruang operasi, ICU, laboratorium, dan pusat pencitraan. Peralihan tanpa interupsi menjamin keamanan medis.

l Pembangkit Listrik Tenaga PV & Angin

Digunakan untuk pertemuan inverter, kontrol yang terhubung ke jaringan, dan distribusi daya penyimpanan energi, cocok untuk lingkungan luar ruangan yang keras dengan perlindungan keselamatan lengkap.

l Bandara & Pusat Transit Kereta Api

Memastikan daya yang sangat andal untuk terminal, sistem keamanan, tiket, dan penerangan. Peralihan otomatis berdaya ganda menjamin pengoperasian pusat transportasi tanpa gangguan.

l Perumahan Bertingkat Tinggi & Komunitas Cerdas

Digunakan untuk membangun distribusi listrik, penerangan umum, pemadam kebakaran, elevator dan tiang pengisian. Struktur kompak dan perlindungan lengkap meningkatkan kualitas daya komunitas.

10. Ukuran Pasar & Tren Perkembangan

Ukuran Pasar

Pasar global: Sekitar USD 54–56 miliar pada tahun 2025, diproyeksikan melebihi USD 83 miliar pada tahun 2032, dengan CAGR sebesar 6% –7%.

pasar Cina: Sekitar RMB 169 miliar pada tahun 2025, tumbuh sebesar 7,8% YoY; Tiongkok adalah pasar tunggal terbesar di dunia, menguasai lebih dari 21% pangsa pasar global.

Penggerak utama: Sistem tenaga baru, pusat data, energi baru, manufaktur cerdas, infrastruktur perkotaan, dan pengisian daya kendaraan listrik.

Tren Perkembangan

Kecerdasan menjadi standar

Pemutus cerdas, sensor, IoT, pemantauan cloud, pra-alarm kesalahan, dan O&M jarak jauh diadopsi secara luas, beralih dari “perlindungan pasif” ke “prediksi aktif”.

Peningkatan keandalan & keamanan yang lebih tinggi

Perlindungan busur api, pemantauan pelepasan sebagian, pemantauan kenaikan suhu, dan koordinasi selektif menjadi penting; peringkat IP yang lebih tinggi dan ketahanan hubung singkat yang lebih kuat.

Hijau & hemat energi

Bus dan komponen dengan kerugian rendah dan efisiensi tinggi, bahan rendah karbon, dan proses ramah lingkungan, sesuai dengan tujuan netralitas karbon.

Pangsa jenis laci/yang dapat ditarik lebih tinggi

Pertumbuhan pesat dalam industri, pusat data, rumah sakit, dll., mendukung pemeliharaan tanpa henti dan memastikan pasokan listrik berkelanjutan.

Adaptasi mendalam terhadap energi baru

Solusi khusus untuk PV, tenaga angin, penyimpanan energi, dan pengisian daya EV, dengan anti-back-charging, perlindungan tegangan lebih, dan kontrol yang terhubung ke jaringan.

Modular, terstandarisasi, kompak

Pemasangan lebih cepat, tapak lebih kecil, ekspansi fleksibel untuk pasokan listrik berdensitas tinggi, dan pengiriman cepat.

Kesimpulan

Sebagai peralatan inti sistem distribusi tenaga listrik tegangan rendah, desain struktural, konfigurasi proteksi, dan proses pembuatan switchgear tegangan rendah secara langsung mempengaruhi keandalan pasokan listrik, keselamatan peralatan, dan keselamatan personel. Didorong oleh tren kecerdasan, ramah lingkungan, keandalan tinggi, dan modularisasi, industri ini akan mempertahankan pertumbuhan yang stabil. Kemampuan kelas atas, bermerek, dan terglobalisasi akan menjadi daya saing utama. Memilih switchgear yang berkualitas tinggi dan andal dapat secara efektif meningkatkan stabilitas sistem distribusi tenaga listrik, mengurangi risiko kesalahan, dan memberikan dukungan yang kuat untuk tenaga listrik yang aman dan stabil.

FAQ

1. Di mana switchgear tegangan rendah terutama digunakan?

Ini digunakan di pabrik, kawasan perumahan, pusat perbelanjaan, rumah sakit, pusat data, dan proyek kota untuk distribusi, kontrol, dan perlindungan listrik.

2.Apa saja tipe struktural utama?

Tipe tetap, tipe laci, dan tipe yang dapat ditarik, dipilih berdasarkan persyaratan keandalan.

3.Apa yang dimaksud dengan peringkat IP?

IP30/IP40 untuk lingkungan dalam ruangan normal; IP54 tahan debu dan tahan percikan, cocok untuk lokasi lembab dan berdebu.

4.Apa itu koordinasi selektif?Hanya pemutus yang terdekat dengan gangguan yang akan trip, sehingga menghindari pemadaman listrik skala besar dan meningkatkan keandalan pasokan.

5.Apa keuntungan dari switchgear cerdas?

Pemantauan jarak jauh, pra-alarm kesalahan, statistik energi, perekaman otomatis, pengoperasian tanpa pengawasan dan cerdas.

6. Bisakah switchgear disesuaikan?

Ya, kami mendukung penyesuaian arus, tegangan, sirkuit, fungsi, ukuran, dan tingkat perlindungan.

7. Berapa waktu pengirimannya?

7–15 hari untuk produk standar; 15–30 hari untuk proyek yang disesuaikan.
