Peralatan Set Lengkap Tegangan Rendah

1.Definisi Dasar

Peralatan set lengkap tegangan rendah adalah satu set lengkap perangkat listrik yang digunakan untuk distribusi daya, kontrol dan perlindungan dalam skenario dimana tegangan AC ≤ 1000V dan tegangan DC ≤ 1500V. Ini terutama mencakup switchgear set lengkap tegangan rendah, lemari saklar tegangan rendah, kotak distribusi tegangan rendah dan kategori lainnya. Sebagai peralatan inti untuk transmisi daya tegangan rendah dalam sistem tenaga, peralatan ini banyak digunakan di pabrik, gedung, energi baru, dan bidang lainnya.

Desain, produksi, dan pengoperasian peralatan tersebut harus benar-benar mematuhi standar nasional seri GB/T 7251, dan harus lulus Sertifikasi Produk Wajib Tiongkok (CCC). Saat ini, peralatan set lengkap bertegangan rendah sedang ditingkatkan menuju kecerdasan dan digitalisasi. Standar internasionalPersyaratan Tambahan untuk Peralatan Set Lengkap Cerdas(IEC TS 63290), dipimpin dan dirumuskan oleh Tiongkok, telah dirilis secara resmi, memberikan landasan internasional untuk pengembangan industri. Peralatan cerdas generasi baru umumnya dilengkapi dengan gateway digital dan sensor nirkabel, yang dapat mewujudkan pemantauan status pengoperasian secara real-time, pemeliharaan kesalahan prediktif, dan kendali jarak jauh. Misalnya, switchgear tegangan rendah digital ABB MNS® 3.0 dan switchgear set lengkap tegangan rendah Kelas 1E domestik untuk Hualong One merupakan perwakilan umum di industri ini.

2. Komposisi Peralatan

Fungsi inti dari peralatan set lengkap bertegangan rendah adalah: menerima dan mendistribusikan daya secara wajar yang ditransmisikan oleh transformator; melindungi sirkuit terhadap beban lebih dan gangguan hubung singkat; mewujudkan kontrol switching dan pemantauan operasi peralatan switching internal.

Dari segi pembagian kategori, mencakup lemari saklar tegangan rendah, papan distribusi, kotak kendali, kotak saklar dan peralatan lainnya. Berdasarkan fungsinya, dapat dibagi menjadi kabinet PCC tipe distribusi (Power Control Center) dan kabinet MCC tipe motor (Motor Control Center). Jenis kabinet yang umum dalam sistem distribusi tenaga tegangan rendah meliputi lemari masuk, lemari kompensasi kapasitor, lemari kopling, lemari keluar, dan sebagainya. Kabinet sakelar tipe penarikan utama seperti MNS, GCS, dan GCK di pasaran dirakit dengan modul standar, cocok untuk sistem catu daya dan distribusi dengan tegangan pengenal ≤ 690V dan arus pengenal dalam 6300A.

Dilihat dari struktur kelistrikannya, peralatan dibagi menjadi rangkaian utama (rangkaian primer) dan rangkaian bantu (rangkaian sekunder). Sirkuit utama bertanggung jawab untuk transmisi daya, dan komponen intinya meliputi pemutus sirkuit, sekering, kontaktor, relai termal, transformator arus, dll. Sirkuit tambahan bertanggung jawab untuk kontrol dan transmisi sinyal, dan komponen intinya meliputi meteran, tombol kontrol, relai, unit pemantauan dan kontrol, dll.

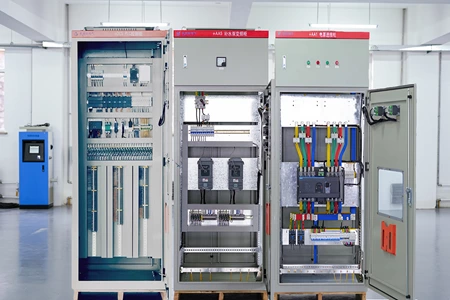

Dilihat dari struktur fisiknya, kabinet standar meliputi badan kabinet untuk penyangga dan pelindung, busbar utama dan busbar cabang untuk transmisi daya serta ruang busbar, area pemasangan peralatan dan komponen listrik, dan ruang sambungan kabel untuk pemasangan dan penyambungan kabel pengumpan. Untuk switchgear set lengkap tegangan rendah tipe draw-out, komponennya dipasang di unit laci yang dapat diekstraksi.

3. Prinsip Operasi

A.Proses DasarTugas inti switchgear set lengkap tegangan rendah adalah: menerima daya dari transformator, mendistribusikan ke setiap sirkuit pengumpan melalui busbar, dan memasok daya ke peralatan hilir; melindungi sirkuit terhadap beban lebih dan gangguan hubung singkat; secara tepat mengendalikan peralihan dan pemantauan peralatan peralihan internal.

B.Transfer Otomatis Daya Ganda Kedua pemutus sirkuit masuk dan pemutus sirkuit coupler bus saling bertautan secara elektrik/mekanis. Ketika satu sirkuit gagal, catu daya cadangan secara otomatis diaktifkan untuk meningkatkan keandalan catu daya.

C.Mode Kerja CerdasBus lapangan + Sistem PLC/SCADA mewujudkan kendali jarak jauh, pengumpulan data, pemantauan status, diagnosis cerdas, dan pemeliharaan prediktif.

4. Jenis dan Produk Utama

4.1 Lemari Sakelar Tipe Tarik

A.Perwakilan: MNS, GCS, GCK

B.Standar: IEC 60439-1, GB/T 7251

C.Aplikasi: 50Hz, ≤690V, ≤6300A sistem catu daya dan distribusi

4.2 Switchgear Tipe Terpisah Tetap

A.Perwakilan: GCD

B.Komposisi: Kabinet Pusat Daya (PC) + Kabinet Pusat Kontrol Motor (MCC).

4.3 Peralatan Set Lengkap Digital Cerdas

A.Konfigurasi standar: Gerbang, sensor, pengukuran suhu nirkabel, modul komunikasi

B.Kemampuan: Pemantauan jarak jauh, peringatan dini, manajemen operasi dan pemeliharaan

5. Parameter dan Standar Teknis

5.1 Parameter Teknis Inti

· AC: ≤ 1000V, frekuensi ≤ 1000Hz

· DC: ≤ 1500V

· Penggunaan umum industri: ≤ 690V, arus maksimum 6300A

5.2 Standar Nasional

· GB/T 7251.1-2023: Aturan umum untuk rakitan switchgear dan kontrol tegangan rendah

· GB/T 7251.2-2023: Rakitan switchgear daya dan perlengkapan kendali (menggantikan versi lama GB/T 7251.12-2013)

· GB/T 7251.3: Persyaratan khusus untuk papan distribusi

· GB/T 7251.4: Persyaratan khusus untuk rakitan di lokasi konstruksi

· GB/T 15576: Peralatan kompensasi daya reaktif bertegangan rendah lengkap

5.3 Standar Internasional

· IEC TS 63290: Persyaratan Tambahan untuk Peralatan Set Lengkap Cerdas (dipimpin dan diformulasikan oleh Tiongkok)

5.4 Sertifikasi dan Pengawasan

· Wajib: Sertifikasi CCC (berdasarkan GB/T 7251.2-2023)

· Sukarela: Spesifikasi Teknis Sertifikasi Hemat Energi CQC 3177-2025

· Item inspeksi pengambilan sampel: Penandaan, konfigurasi komponen, sirkuit dan sambungan internal, terminal konduktor eksternal, perkabelan, kinerja dan fungsi operasional, sifat dielektrik, perlindungan sengatan listrik dan integritas sirkuit pelindung, jarak bebas dan rambat, dll.

6. Bidang Aplikasi

A.Industri dan Energi Tradisional: Pembangkit listrik, gardu induk, perusahaan industri dan pertambangan, minyak bumi, industri kimia, metalurgi, digunakan untuk sistem penyediaan dan distribusi tenaga listrik sebagai distribusi tenaga listrik, kendali motor dan konversi dan kendali daya penerangan.

B.Kota dan Konstruksi: Konstruksi kota, bangunan, properti pusat perbelanjaan, perusahaan besar, rumah sakit, sekolah, kompleks komersial dan tempat lain dari sistem distribusi listrik.

C.Infrastruktur yang Sedang Berkembang dan Penting: Sangat cocok untuk skenario aplikasi daya kritis dengan persyaratan tinggi untuk keandalan dan kecerdasan pasokan daya, seperti pusat data, energi baru, angkutan kereta api.

D.Tujuan inti: Distribusi daya, konversi, kontrol, dan kompensasi daya reaktif untuk memastikan pasokan daya yang stabil dan aman.

7. Persyaratan Operasi Keselamatan

7.1 Poin-Poin Penting Inspeksi Operasi

· Label dan nomor komponen kelistrikan yang jelas dan benar pada panel distribusi tenaga listrik dan panelnya; fiksasi yang kuat, posisi yang akurat dan pengoperasian yang fleksibel dari semua pegangan pengoperasian, tombol dan kunci pada panel, konsisten dengan kondisi lokasi sebenarnya.

· Indikasi yang benar mengenai lampu sinyal mati/mati dan sinyal lainnya pada panel distribusi daya.

· Kontak kuat pemisah, pemutus sirkuit, sekering, trafo, dll., tidak terlalu panas atau berubah warna.

· Tidak ada kerusakan atau penuaan pada isolasi kabel sirkuit sekunder.

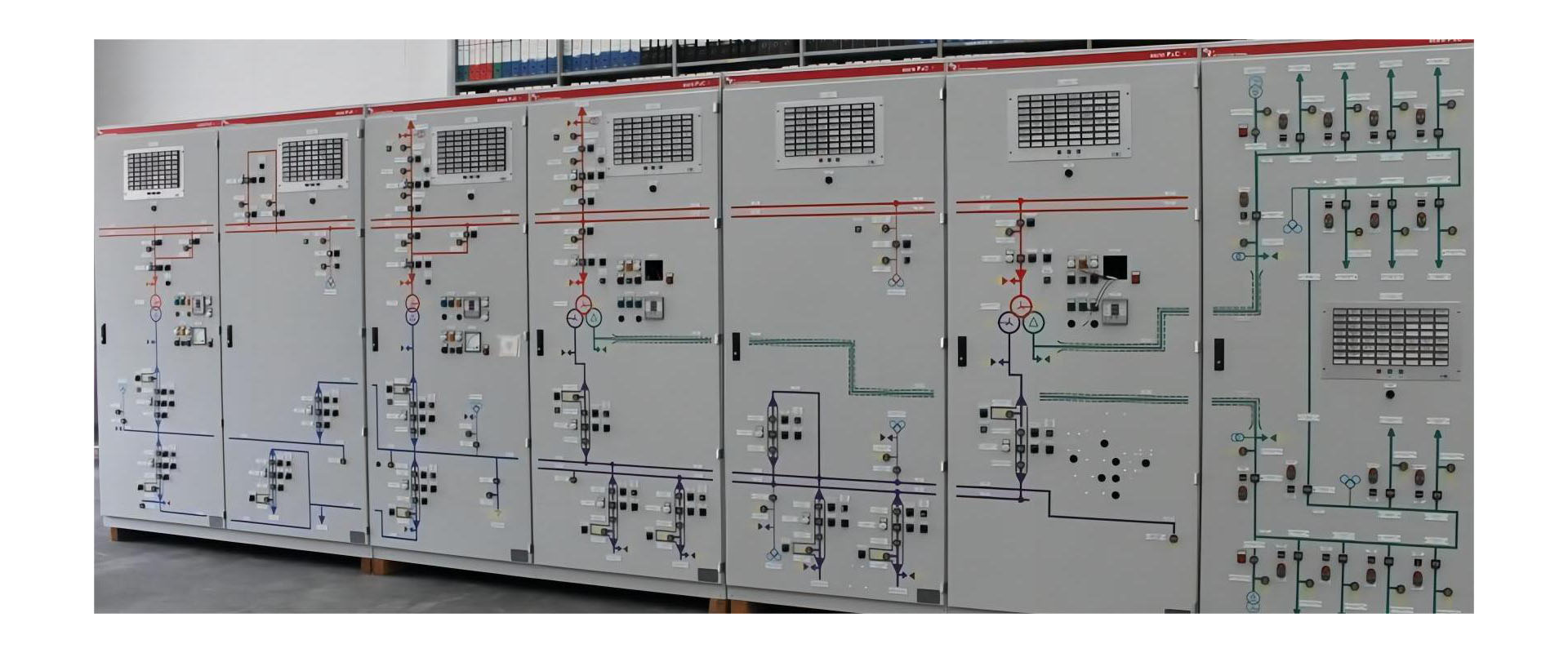

· Jika terdapat papan peniru pengoperasian pada panel distribusi daya, papan peniru tersebut konsisten dengan status pengoperasian peralatan listrik di lokasi.

· Meteran kokoh atau penutup kaca, indikasi meteran akurat.

· Penerangan lampu yang baik di ruang distribusi tenaga listrik, penerangan terang dan seragam, tidak silau saat mengamati meter.

· Tangani masalah yang ditemukan dalam inspeksi secara tepat waktu dan simpan catatannya.

7.2 Spesifikasi Keselamatan untuk Pekerjaan Langsung Bertegangan Rendah

· Pekerjaan langsung harus diawasi oleh orang khusus, menggunakan perkakas dengan pegangan berinsulasi, berdiri di atas bahan insulasi kering, memakai sarung tangan berinsulasi, helm pengaman, dan pakaian kerja lengan panjang. Dilarang keras menggunakan kikir, penggaris logam, sikat dan kemoceng dengan benda logam.

· Saat mengerjakan saluran bertegangan rendah yang dipasang pada tiang yang sama dengan saluran bertegangan tinggi dan rendah, pertama-tama periksa jarak dari saluran bertegangan tinggi dan ambil tindakan untuk mencegah kontak yang tidak disengaja dengan peralatan bertegangan tinggi.

· Sebelum konduktor bertegangan rendah diisolasi, pekerja tidak boleh melintasinya.

· Saat bekerja pada perangkat distribusi listrik bertegangan rendah, pastikan isolasi yang baik atau jarak aman yang sesuai antara tubuh manusia dan bumi, tubuh manusia dan logam ground di sekitarnya, tubuh manusia dan konduktor lainnya. Tindakan isolasi harus dilakukan untuk mencegah hubung singkat satu fasa dan pembumian satu fasa.

· Bedakan kabel fase dan netral sebelum memanjat tiang dan pilih posisi kerja yang baik.

· Saat melepaskan kabel, lepaskan kabel fase terlebih dahulu dan kemudian kabel netral; urutannya dibalik saat menghubungkan kabel.

· Karena jarak fase-ke-fasa tegangan rendah yang kecil, perhatian harus diberikan untuk mencegah tubuh manusia menyentuh dua ujung kabel secara bersamaan selama pemeliharaan.
