Apa yang dimaksud dengan Gardu Induk Tipe Kotak?

Apa yaA Gardu Induk Tipe Kotak?

A Gardu Induk Tipe Kotakjuga dikenal sebagai a prafabrikatau gardu induk kompak,  adalah unit tertutup yang dirakit di pabrik yang mengintegrasikan semua komponen penting gardu listrik tradisional ke dalam satu rumah logam tahan cuaca. Ini dirancang untuk transformasi dan distribusi daya tegangan menengah (MV) hingga tegangan rendah (LV).

Anggap saja sebagai stasiun distribusi listrik “plug-and-play” yang menggantikan bangunan gardu induk besar yang terbuat dari batu bata dan mortir.

Komponen agardu induk tipe kotak

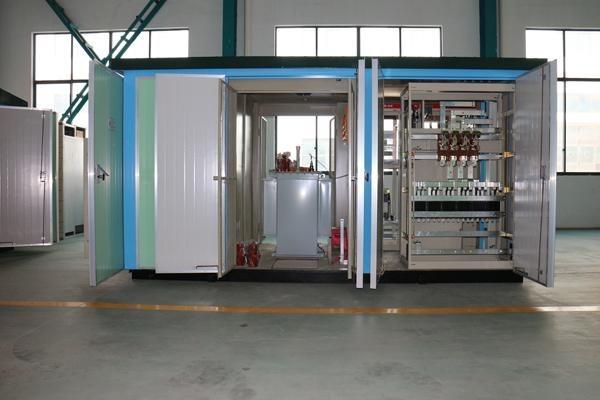

A gardu induk tipe kotak dirancang dengan tiga kompartemen utama: switchgear tegangan tinggi, transformator, dan peralatan distribusi tegangan rendah. Setiap kompartemen memainkan peran penting dalam memastikan konversi dan distribusi daya yang efisien.

Switchgear Tegangan Tinggi

Biasanya beroperasi pada tegangan pengenal 10 kV atau 35 kV.

Menampilkan unit utama ring yang diproduksi di dalam negeri atau diimpor dan pemutus sirkuit vakum.

Dilengkapi dengan sekering pembatas arus untuk meningkatkan keamanan.

transformator

Tersedia dalam konfigurasi tipe terendam oli dan tipe kering.

Mampu menampung trafo hingga 1600 kVA.

Dilengkapi selungkup pelindung yang terbuat dari bahan isolasi atau logam.

Peralatan Distribusi Tegangan Rendah

Termasuk panel distribusi daya, panel penerangan, panel pengukur, dan panel kompensasi daya reaktif.

Dilengkapi dengan sistem kontrol suhu dan kondensasi otomatis.

Membantu mencapai pengiriman daya yang efisien ke pengguna.

Fitur Gardu Induk Tipe Kontainer

(1) Teknologi canggih, aman, dan andal; (2) Otomatisasi tingkat tinggi; (3) Prefabrikasi pabrik; (4) Opsi konfigurasi yang fleksibel; (5) Hemat biaya dengan hasil yang cepat; (6) Jejak kompak; (7) Desain estetis yang menyatu sempurna dengan lingkungan sekitar.

Klasifikasi Gardu Induk Tipe Kotak

1) Tipe modular. Switchgear tegangan tinggi dan rendah serta trafo ditempatkan di dalam wadah logam, dengan lorong operasional disediakan di dalam peralatan distribusi tegangan tinggi dan rendah. Gardu Induk Tipe Kontainer ini ukurannya relatif besar dan sudah jarang digunakan saat ini.

(2) Tipe unit terpadu. Daripada menggunakan peralatan lengkap yang ada, perangkat kontrol dan proteksi tegangan tinggi dan rendah dipasang langsung di dalam selungkup untuk membentuk satu unit. Dirancang untuk pengoperasian bebas perawatan, penutup ini tidak memiliki lorong pengoperasian dan kompak; mereka juga dikenal sebagai gardu induk tipe kotak gaya Eropa atau tipe standar.

(3) Tipe Terintegrasi. Desain ini menyederhanakan perangkat kontrol dan proteksi tegangan tinggi dengan menempatkan peralatan distribusi tegangan tinggi dan rendah serta badan utama transformator bersama-sama di dalam tangki minyak transformator, membentuk satu unit. Bahkan lebih kompak, dengan volume yang sebanding dengan trafo terendam minyak dengan kapasitas yang sama—kira-kira sepertiga ukuran gardu induk tipe kotak bergaya Eropa. Ia juga dikenal sebagai gardu induk tipe kotak gaya Amerika atau gardu induk tipe kotak tipe kompak.

Jenis dan Modelgardu induk tipe kotaks

gardu induk tipe kotaktersedia dalam berbagai model dan konfigurasi untuk memenuhi kebutuhan operasional yang berbeda. Setiap model dirancang dengan cermat untuk menawarkan keunggulan spesifik dan memenuhi kebutuhan unik pengguna.

Model Umum

Model Switchgear Tegangan Tinggi

Model Kabinet Trafo Tipe Kering

Model Switchgear Tegangan Rendah

Model Standar Global

Gaya Eropa: Berukuran lebih besar dengan komponen terpusat.

Gaya Amerika: Menawarkan kinerja pendinginan yang lebih baik namun ukurannya lebih besar.

Terintegrasi: Jejak lebih kecil, namun menawarkan keunggulan serupa dengan gaya Amerika.

Pedoman Pengoperasian dan Perawatan

Strategi pengoperasian dan pemeliharaan yang efektif sangat penting untuk masa pakai dan keandalangardu induk tipe kotakS. Kegiatan inspeksi dan pemeliharaan rutin mencegah kegagalan tak terduga dan memastikan pasokan listrik tidak terputus.

Persyaratan Operasional Dasar

Pasang pada platform yang ditinggikan untuk mencegah masuknya air.

Pastikan koneksi yang andal ke jaringan grounding untuk memastikan keamanan.

Jagalah area sekitar gardu tetap bersih dan bebas dari kotoran.

Inspeksi dan Perawatan Reguler

Periksa secara teratur peralatan dan trafo tegangan tinggi.

Lakukan uji insulasi untuk memastikan pengoperasian yang aman.

Jaga sistem pendingin untuk mencegah panas berlebih.

Tantangan dan Pertimbangan

Ketikagardu induk tipe kotakSelain menawarkan banyak keuntungan, terdapat juga tantangan yang memerlukan pertimbangan cermat. Tantangan tersebut mencakup berbagai aspek, termasuk dampak lingkungan dan keterbatasan operasional.

Pertimbangan Lingkungan dan Keamanan

Risiko panas berlebih dan perlunya ventilasi yang memadai.

Potensi dampak lingkungan akibat pembuangan bahan yang tidak tepat.

Langkah-langkah keamanan untuk mencegah akses tidak sah.

Keterbatasan Operasional

Batasan kapasitas model trafo tertentu.

Perlunya pemeliharaan berkelanjutan untuk menghindari masalah operasional.

Tantangan terkait integrasi dengan sistem yang ada.

Kesimpulan

Gardu induk tipe kotak adalah unit logam tertutup yang dirakit di pabrik untuk transformasi dan distribusi daya MV-LV, mengintegrasikan komponen inti (switchgear tegangan tinggi, transformator, peralatan tegangan rendah) sebagai alternatif "plug-and-play" untuk gardu induk tradisional.

Ini menampilkan teknologi canggih, konfigurasi fleksibel, ukuran kompak dan hemat biaya, dengan tiga tipe utama (modular, gaya Eropa, gaya Amerika) dan berbagai model untuk memenuhi kebutuhan yang berbeda. Pengoperasian dan pemeliharaan yang tepat sangat penting untuk mengatasi tantangan seperti panas berlebih dan masalah integrasi.

CEHO Electric unggul dengan keunggulan intinya yaitu penyesuaian yang fleksibel, menawarkan solusi yang disesuaikan (voltase, kapasitas, skenario aplikasi) yang mencakup semua model standar. Ia menggunakan komponen inti berkualitas tinggi dan transformator yang dikontrol secara ketat untuk stabilitas, ditambah kontrol tegangan rendah yang cerdas. Dengan prefabrikasi terstandar, perawatan yang mudah digunakan, dan layanan purna jual yang profesional, produk ini memberikan solusi ketenagalistrikan yang efisien, aman, dan hemat biaya.

Jika Anda memiliki kebutuhan terkait, silakan kunjungi website kami untuk informasi lebih lanjut atau konsultasikan langsung dengan tim profesional kami. Ingat, memilihCEHO berarti memilih keandalan dan inovasi!

FAQ Gardu Induk Tipe Kotak (Gardu Pracetak/Kompak).S

Informasi Dasar

Q1: Apa yang dimaksud dengan gardu induk tipe kotak?

J: Gardu induk tipe kotak, juga disebut gardu induk prefabrikasi atau kompak, adalah unit tertutup yang dirakit di pabrik yang mengintegrasikan semua komponen penting gardu listrik tradisional ke dalam satu wadah logam tahan cuaca. Ini digunakan untuk transformasi dan distribusi daya tegangan menengah (MV) ke tegangan rendah (LV), bertindak sebagai alternatif "plug-and-play" untuk bangunan gardu induk besar yang terbuat dari batu bata dan mortir.

Q2: Apa saja komponen utama gardu induk tipe kotak?

J: Terdiri dari tiga kompartemen utama, masing-masing memiliki peran penting dalam konversi dan distribusi daya:

Switchgear tegangan tinggi: Biasanya beroperasi pada 10 kV atau 35 kV, dilengkapi dengan unit utama ring, pemutus arus vakum, dan sekering pembatas arus.

Transformator: Tersedia dalam konfigurasi terendam oli dan tipe kering, berkemampuan hingga 1600 kVA, dengan insulasi pelindung atau penutup logam.

Peralatan distribusi tegangan rendah: Termasuk panel distribusi daya, panel penerangan, panel pengukur, panel kompensasi daya reaktif, dan sistem kontrol suhu/kondensasi otomatis.

Fitur

Q3: Apa saja fitur utama gardu induk tipe kotak?

A: Fitur utamanya adalah: (1) Teknologi canggih, aman dan andal; (2) Otomatisasi tingkat tinggi; (3) Prefabrikasi pabrik; (4) Opsi konfigurasi yang fleksibel; (5) Hemat biaya dengan hasil yang cepat; (6) Jejak kompak; (7) Desain estetis yang menyatu dengan lingkungan sekitar.

Klasifikasi & Model

Q4: Apa klasifikasi utama gardu induk tipe kotak?

J: Ada tiga tipe utama:

Tipe modular: Switchgear dan transformator tegangan tinggi dan rendah berada dalam wadah logam dengan lorong operasional; relatif besar dan jarang digunakan sekarang.

Jenis unit terintegrasi: Perangkat kontrol/perlindungan tegangan tinggi dan rendah dipasang langsung di dalam selungkup (tidak ada lorong operasional), bebas perawatan, kompak; juga disebut gaya Eropa atau tipe standar.

Tipe Terintegrasi: Peralatan distribusi tegangan tinggi dan rendah serta badan utama transformator ditempatkan di tangki minyak transformator, lebih kompak (sekitar 1/3 ukuran gaya Eropa); juga disebut gaya Amerika atau tipe kompak.

Q5: Model gardu induk tipe kotak apa yang tersedia?

J: Terdapat berbagai model untuk memenuhi kebutuhan yang berbeda, termasuk: Model Switchgear Tegangan Tinggi, Model Kabinet Transformator Tipe Kering, Model Switchgear Tegangan Rendah, Model Standar Global (Gaya Eropa: lebih besar dengan komponen terpusat; Gaya Amerika: pendinginan lebih baik tetapi lebih besar; Terintegrasi: tapak lebih kecil dengan keunggulan gaya Amerika).

Pengoperasian & Pemeliharaan

Q6: Apa saja persyaratan operasional dasar untuk gardu induk tipe kotak?

A: Persyaratan dasarnya adalah: (1) Dipasang pada platform yang ditinggikan untuk mencegah masuknya air; (2) Pastikan koneksi yang andal ke jaringan grounding untuk keselamatan; (3) Jagalah area sekitar gardu induk tetap bersih dan bebas dari kotoran.

Q7: Inspeksi dan pemeliharaan rutin apa yang diperlukan untuk gardu induk tipe kotak?

A: Perawatan rutin meliputi: (1) Pemeriksaan peralatan dan trafo tegangan tinggi; (2) Melakukan uji isolasi untuk memastikan pengoperasian yang aman; (3) Memelihara sistem pendingin untuk mencegah panas berlebih.

Tantangan & Pertimbangan

Q8: Pertimbangan lingkungan dan keselamatan apa yang harus diperhatikan untuk gardu induk tipe kotak?

J: Pertimbangan utamanya adalah: (1) Risiko panas berlebih, sehingga memerlukan ventilasi yang memadai; (2) Potensi dampak lingkungan akibat pembuangan material yang tidak tepat; (3) Tindakan keamanan untuk mencegah akses yang tidak sah.

Q9: Apa keterbatasan operasional yang dimiliki gardu induk tipe kotak?

A: Batasan utamanya adalah: (1) Batasan kapasitas model trafo tertentu; (2) Perlunya pemeliharaan berkelanjutan untuk menghindari masalah operasional; (3) Tantangan dalam berintegrasi dengan sistem yang ada.
