Bagaimana analisis teknis gardu induk tipe kotak di Eropa, Amerika Serikat, dan Tiongkok?

Dari sudut pandang insinyur kelistrikan, gardu induk dalam peti kemas Eropa, Amerika, dan Tiongkok (gaya Tiongkok) mewakili tiga pendekatan teknis berbeda berdasarkan standar jaringan listrik, lingkungan geografis, dan permintaan pasar yang berbeda. Perbedaan intinya terletak pada empat dimensi utama: integrasi struktural, konfigurasi proteksi, desain manajemen termal, dan sistem standardisasi. Perbedaan-perbedaan ini menimbulkan skenario penerapan dan lintasan evolusi yang berbeda.

Gardu induk bergaya Amerika memprioritaskan kekompakan dan efektivitas biaya untuk memungkinkan penerapan secara luas; Sebaliknya, gardu induk di Eropa menekankan kinerja lingkungan yang canggih dan desain terpadu yang estetis; sedangkan gardu induk di Tiongkok sering kali mengadopsi solusi hibrida pragmatis yang menyeimbangkan perbedaan antara keduanya dalam hal integrasi, biaya, dan desain. Perbedaan-perbedaan ini sangat mempengaruhi skala, komposisi struktural, desain internal, konfigurasi peralatan utama, fitur keselamatan, metode pemasangan dan pemeliharaan, dan pada akhirnya kesesuaian gardu induk untuk aplikasi tertentu.

Berikut ini adalah analisis mendalam dari tiga perspektif: rincian teknis, skenario penerapan, dan tren masa depan.

I. Perbandingan Mendalam Detail Teknis Inti untuk Tiga Jenis UtamaGardu Induk Tipe Kotak

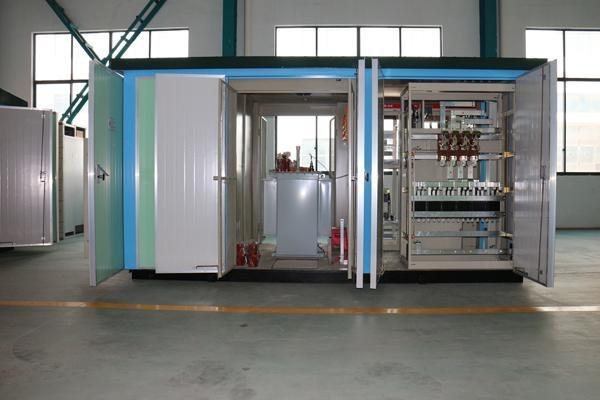

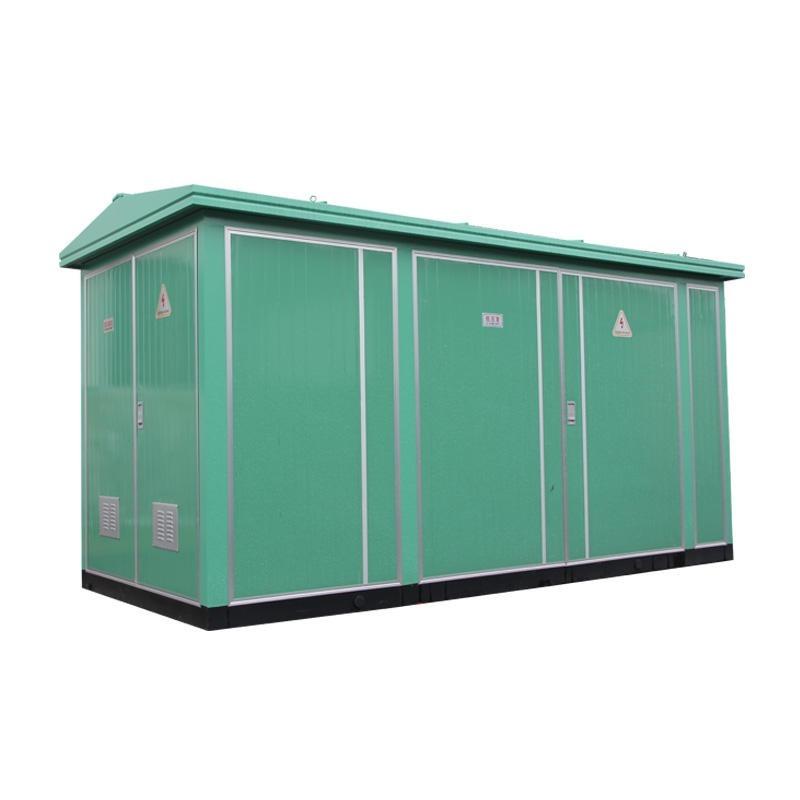

1. EropaGardu Induk Tipe Kotak (Gaya EropaGardu Induk Tipe Kotak, Standar UE/IEC)

Definisi Inti: Sesuai dengan standar IEC 62271-202 dan IEC 61330, gardu induk ini memiliki struktur modular tiga kompartemen yang independen dan mewakili bentuk “Gardu Induk Tipe Kotak.”

(1) Struktur dan Tata Letak

· Tiga kompartemen yang sepenuhnya independen: Kompartemen tegangan tinggi, kompartemen transformator, dan kompartemen tegangan rendah dipisahkan sepenuhnya oleh partisi logam, membentuk “目" atau "品” tata letak bentuk.

· Penutup dan Perlindungan: Pelat baja lapis ganda dengan lapisan isolasi poliuretan; peringkat perlindungan IP54–IP55; kemampuan tahan debu, tahan air, dan anti-kondensasi yang kuat.

· Persyaratan Pondasi: Membutuhkan parit kabel standar, fondasi independen, dan jalur akses pemeliharaan yang dipesan (≥800 mm).

(2) Konfigurasi Komponen Inti

· Sisi Tegangan Tinggi: Konfigurasi standar mencakup unit utama ring SF6 atau switchgear berinsulasi udara, terintegrasi dengan sakelar pemutus beban, sakelar isolasi, sakelar pembumian, dan penahan lonjakan arus, yang dilengkapi interlock lima pencegahan.

· Trafo: Terutama trafo tipe kering seri SCB (cetakan resin epoksi), dengan kapasitas mulai dari 50kVA hingga 2500kVA; pendinginan udara paksa (kontrol suhu + kipas aksial).

· Sisi Tegangan Rendah: Switchgear draw-out, termasuk pemutus sirkuit rangka, kompensasi kapasitor pintar, meter pintar, dan modul perlindungan lonjakan arus, menawarkan skalabilitas yang luar biasa.

· Sistem Proteksi: Sisi tegangan tinggi menawarkan opsional “saklar beban + sekering” atau perlindungan pemutus sirkuit (perlindungan arus berlebih, sesaat, beban berlebih, dan gangguan tanah); sisi tegangan rendah memiliki perlindungan distribusi yang komprehensif.

(3) Karakteristik Teknis Utama

· Keamanan: Kompartemen independen dengan kemampuan isolasi gangguan busur listrik yang kuat (tingkat ketahanan busur internal 20kA/0,5 detik).

· Pemeliharaan: Setiap unit dapat dihilangkan energinya secara independen untuk pemeliharaan; pemeliharaan sisi tegangan rendah dapat dilakukan tanpa gangguan listrik.

· Kerugian dan Efisiensi Energi: Trafo tipe kering tahan api, bebas bocor, dan kebisingan rendah, namun rugi-rugi tanpa bebannya sedikit lebih tinggi dibandingkan trafo berisi minyak.

· Ukuran: Volume terbesar untuk kapasitas yang sama, kira-kira 1,5 hingga 3 kali lipat dari unit gaya Amerika.

2. Gaya AmerikaGardu Induk Tipe Kotak (Gaya AmerikaGardu Induk Tipe Kotak, standar IEEE/ANSI)

Definisi Inti: Sesuai dengan standar IEEE C57.12.25 dan ANSI C84.1; memiliki struktur selungkup umum yang sangat terintegrasi, juga dikenal sebagai "transformator tipe gabungan (ZGS)".

(1) Struktur dan Tata Letak

· Tangki Umum Terintegrasi: Tidak ada kompartemen tegangan tinggi terpisah; sakelar beban tegangan tinggi, sekering, pengubah keran, dan inti transformator semuanya direndam dalam tangki oli yang sama.

· Desain tanpa oli: Dilengkapi struktur “celah oli + udara” yang tertutup rapat, dengan tangki dan radiator terbuka langsung untuk pembuangan panas.

· Penutup dan Perlindungan: Pelat baja satu lapis, peringkat perlindungan IP34D–IP44, menekankan perlindungan terhadap debu dan benda asing padat.

· Persyaratan Fondasi: Fondasi platform sederhana; tidak diperlukan parit kabel; koneksi plug-in kabel langsung.

(2) Konfigurasi Komponen Inti

· Sisi Tegangan Tinggi: Steker kabel tipe siku + sekering plug-in + sakelar beban; sepenuhnya terisolasi, terlindung sepenuhnya, dan aman untuk disentuh, disederhanakan sepenuhnya.

· Trafo: Trafo terendam minyak yang tertutup rapat, kapasitas 315 kVA–1.600 kVA; minyak transformator berfungsi sebagai media isolasi dan pendingin.

· Sisi Tegangan Rendah: Kabinet pemutus sirkuit berbentuk kotak kompak dengan konfigurasi perlindungan yang disederhanakan (kelebihan beban, korsleting, tegangan rendah).

· Sistem Proteksi: Sekering tegangan tinggi melindungi terhadap kesalahan transformator internal; pemutus sirkuit bertegangan rendah melindungi saluran; tidak ada perangkat proteksi relai.

(3) Karakteristik Teknis Utama

· Kekompakan: Volume minimal, dengan ukuran 1/4 hingga 1/3 unit gaya Eropa, dan biaya 15% hingga 20% lebih rendah.

·Kemampuan instalasi: “Plug-and-play”; waktu pemasangan hanya sepertiga dari unit bergaya Eropa.

·Pembuangan Panas: Pendinginan di udara terbuka; kapasitas beban berlebih yang tinggi (memungkinkan beban berlebih 2x selama 2 jam).

Keterbatasan: Pemeliharaan memerlukan pemadaman listrik total; komponen bertegangan tinggi terendam oli, membuat perbaikan pasca kerusakan menjadi rumit dan rentan terhadap kebocoran.

3. CinaGardu Induk Tipe Kotak (Gaya Cina / gaya HuashiGardu Induk Tipe Kotak, Standar GB)

Definisi Inti: Menggabungkan modularitas Eropa dengan kekompakan Amerika, gardu induk ini mematuhi GB/T 17467-2020 (Tegangan Tinggi/Tegangan RendahGardu Induk Tipe Kotak) dan menampilkan struktur tiga kompartemen yang terlokalisasi dan dimodifikasi.

(1) Struktur dan Tata Letak

· Tiga kompartemen independen namun kompak: Kompartemen tegangan tinggi, transformator, dan tegangan rendah terpisah tetapi memiliki dimensi yang lebih kecil (berada di antara standar Eropa dan Amerika).

· Tata letak yang dioptimalkan: Terutama “目Tata letak memanjang satu baris berbentuk ” (sesuai dengan persyaratan kompatibilitas elektromagnetik IEEE), disesuaikan dengan standar instalasi jaringan listrik Tiongkok.

· Penutup dan Perlindungan: Pelat baja lapis ganda, IP44–IP54, meningkatkan ketahanan terhadap korosi, tahan gempa (dirancang untuk intensitas seismik IX), dan tahan suhu tinggi (-25°C hingga +40°C).

(2) Konfigurasi Komponen Inti (Lokalisasi yang Ditingkatkan)

· Sisi Tegangan Tinggi: Konfigurasi standar mencakup unit utama cincin berinsulasi udara/SF6 yang diproduksi di dalam negeri, kompatibel dengan solusi pemutus sirkuit Eropa dan solusi sumbat siku Amerika.

· Transformer: Pilihan model tipe kering atau terendam oli (SCB14/S15, efisiensi energi Kelas 1); peningkatan kemampuan menahan hubung singkat (10 kV/25 kA/3 detik, melebihi standar IEC sebesar 20 kA/2 detik).

· Sisi Tegangan Rendah: Distribusi daya pintar terintegrasi, kompensasi daya reaktif otomatis, mitigasi harmonis, dan pemantauan jarak jauh, disesuaikan untuk memenuhi persyaratan otomatisasi jaringan distribusi Tiongkok.

· Sistem Proteksi: Proteksi redundan ganda, dengan sekering tegangan tinggi + pemutus sirkuit sebagai proteksi cadangan; dilengkapi dengan fitur proteksi non-listrik seperti over-temperature, gas, dan pressure relief.

(3) Karakteristik Teknis Utama

· Kemampuan beradaptasi: Sepenuhnya kompatibel dengan jaringan distribusi 10kV/20kV Tiongkok, tingkat hubung singkat, dan konfigurasi grounding.

· Efektivitas Biaya: Biaya lebih rendah dibandingkan desain Eropa, keandalan lebih tinggi dibandingkan desain Amerika.

· Intelijen: Pemantauan IoT standar (telemetri, telekontrol, dan kendali jarak jauh), mendukung protokol IEC 61850.

Perbandingan Parameter Teknis Tiga Gardu Induk Tipe Kotak Utama

II. Pencocokan Skenario Aplikasi yang Tepat (Kriteria Seleksi untuk Insinyur Listrik)

1. Skenario Aplikasi untuk Gaya EropaGardu Induk Tipe Kotak

Kriteria Pemilihan Inti: Keandalan tinggi, keamanan tinggi, skalabilitas kuat, dan kelestarian lingkungan sebagai prioritas

· Pusat kota / Bangunan terkenal: Kompleks komersial, bangunan super tinggi, CBD (keamanan kebakaran, kebisingan rendah, integrasi lanskap).

· Beban Industri / Keandalan Tinggi: Pusat data, manufaktur presisi, angkutan kereta api, rumah sakit (pasokan listrik tidak terputus, pemeliharaan tanpa pemadaman listrik).

· Integrasi Jaringan Energi Terbarukan: Gardu induk pembangkit listrik tenaga angin / PV (mitigasi harmonik, kompensasi daya reaktif, pemantauan cerdas).

· Area Sensitif Lingkungan: Sekolah, area pemukiman, tempat pemandangan (tidak ada kebocoran oli, insulasi tipe kering).

2. Skenario Aplikasi untuk ASGardu Induk Tipe Kotak

Kriteria Seleksi Inti: Biaya Rendah, Penerapan Cepat, Ruang Sangat Terbatas

· Jaringan Listrik Amerika Utara: Jaringan distribusi lokal di AS dan Kanada (kepatuhan standar).

· Renovasi Kawasan Perumahan Lama: Titik akhir jaringan perkotaan dengan ruang terbatas dan siklus konstruksi pendek.

· Catu Daya Sementara / Darurat: Lokasi konstruksi, pameran dagang, bantuan bencana (plug-and-play, dapat direlokasi).

· Jaringan Pedesaan / Pinggiran Kota: Area dengan kepadatan beban rendah, radius pasokan besar, dan kemampuan O&M terbatas.

3. Skenario Aplikasi untuk bahasa MandarinGardu Induk Tipe Kotak

Kriteria Pemilihan Inti: Kompatibilitas dengan jaringan listrik Tiongkok, efektivitas biaya tinggi, dan O&M yang cerdas

· Jaringan Distribusi Perkotaan dan Pedesaan di Tiongkok: Komunitas perumahan baru, kawasan industri, dan fasilitas umum kota (standar 10kV, pencocokan tingkat arus pendek).

· Peningkatan Otomatisasi Jaringan Distribusi: Cakupan penuh “Tiga Jarak Jauh” (pengukuran jarak jauh, pensinyalan jarak jauh, kendali jarak jauh), node jaringan pintar.

· “Infrastruktur Baru”: BTS 5G, cluster stasiun pengisian daya, pembangkit listrik penyimpanan energi (antarmuka penyimpanan beban-jaringan-sumber terintegrasi).

· Ekspor / Belt and Road: Diadaptasi untuk pasar di Asia Tenggara, Timur Tengah, Afrika, dan wilayah lain dengan standar campuran IEC dan GB.

AKU AKU AKU. Tren Perkembangan Masa Depan (Arah Evolusioner dari Tiga Jalur Teknologi Utama)

1. Tren Umum Global (Peningkatan yang Dibagikan oleh Ketiga Jalur)

(1) Rendah Karbon dan Efisiensi Energi Tinggi

· Peningkatan Efisiensi Energi yang Wajib: Mulai tahun 2026, standar efisiensi energi Tingkat 1 akan diwajibkan di pasar global utama (mengurangi kerugian tanpa beban sebesar 40%).

· Pengganti Isolasi Ramah Lingkungan: Tidak menggunakan SF6 (digantikan oleh udara kering, N₂, dan gas ramah lingkungan); minyak mineral digantikan oleh minyak nabati ester alami.

· Adopsi Paduan Amorf yang Meluas: Kerugian tanpa beban 70% –80% lebih rendah dibandingkan material tradisional; tingkat penetrasi di Jaringan Negara akan mencapai 50% pada tahun 2030.

(2) Kecerdasan Tinggi (AIoT)

·Edge Computing + Digital Twins: Pemantauan status real-time, prediksi kesalahan (akurasi >95%), diagnostik jarak jauh, dan pembuatan laporan O&M secara otomatis.

·Kepatuhan penuh terhadap IEC 61850: Fungsionalitas plug-and-play, interoperabilitas yang ditingkatkan, dan integrasi tanpa batas dengan sistem pengiriman jaringan pintar.

· 5G + IoT: Remote control, deteksi busur, peringatan suhu berlebih, analisis konsumsi energi; operasi tak berawak menjadi standar.

(3) Integrasi dan Prefabrikasi

· “Integrasi multi-kompartemen”: Modul prefabrikasi yang mengintegrasikan gardu induk, penyimpanan energi, PV, dan stasiun pengisian daya, mengurangi jejak sebesar 30%.

·Modular, desain blok penyusun: Modul standar, pra-perakitan pabrik, dan tidak adanya kabel di lokasi mengurangi waktu pemasangan hingga dalam satu hari.

2. Evolusi yang Dibedakan dari Tiga Lini Produk Utama

(1) Switchgear Eropa: Keamanan Tertinggi + Hijau Nol Karbon

·Peningkatan perlindungan busur internal (kepunahan busur ≤0,1 detik), tahan ledakan, dan peringkat ketahanan api.

· Seluruh seri bebas minyak, tipe kering sepenuhnya, dan terbuat dari bahan yang dapat didaur ulang, sesuai dengan peraturan “netralitas karbon” UE.

· Berfokus pada aplikasi tegangan tinggi berkapasitas tinggi 40,5kV dan skenario stasiun master mikrogrid cerdas.

(2) ASTipe KotakGardu Induk: Integrasi Minimalis + Biaya Rendah

· Miniaturisasi lebih lanjut dan pengurangan berat, disesuaikan untuk sistem penyimpanan energi PV dan perumahan yang didistribusikan di Amerika Utara.

· Memanfaatkan IoT untuk menyederhanakan pemantauan, menekankan model O&M berbiaya rendah berdasarkan “kegagalan untuk mengganti.”

· Berfokus pada pasar jaringan distribusi yang terstruktur secara longgar di Amerika Utara, Amerika Latin, dan Australia.

(3) Cina Tipe Kotak Gardu Induk: Kemampuan Beradaptasi Universal + Integrasi Cerdas

· Kompatibilitas standar ganda (IEC+GB), dengan peningkatan kemampuan beradaptasi terhadap lingkungan ekstrem (dingin ekstrem, kelembapan tinggi, ketinggian tinggi).

· Pembangkitan, jaringan listrik, beban, dan penyimpanan terintegrasi: Integrasi mendalam antara inverter penyimpanan energi (PCS) dan sistem manajemen energi (EMS).

· Pemeliharaan prediktif bertenaga AI: Didukung oleh algoritme domestik, MTBF meningkat hingga lebih dari 100.000 jam.

· Memimpin dengan terobosan ganda di pasar global kelas menengah ke bawah

IV. Ringkasan: Perbedaan Mendasar dalam Pendekatan Teknis

· Eropa: Mengutamakan keselamatan, modular, dan sangat andal, mewakili pendekatan teknis “rekayasa presisi”.

· Amerika: Penerapan yang mengutamakan biaya, terintegrasi, dan cepat, mewakili pendekatan teknis yang “berorientasi ekonomi”.

· Pendekatan Tiongkok: Mengutamakan kemampuan beradaptasi, lokalisasi, dan kecerdasan, mewakili pendekatan teknis yang “seimbang”.

Selama 3 hingga 5 tahun ke depan, ketiga pendekatan ini akan saling tarik menarik satu sama lain, dan batas-batasnya akan menjadi kabur: pendekatan Eropa akan menjadi lebih kompak, pendekatan Amerika lebih cerdas, dan pendekatan Tiongkok lebih terinternasionalisasi, yang pada akhirnya menyatu menuju paradigma teknis terpadu “kecerdasan, rendah karbon, integrasi, dan standardisasi.”

FAQ untuk Gardu Induk Tipe Kotak Eropa, Amerika & Cina

1. Apa sistem standar inti untuk ketiga jenis gardu induk tipe kotak?

· Eropa: IEC 62271, IEC 61330

· Amerika: IEEE C57.12.25, ANSI

· Cina: GB/T 17467-2020

2. Apa perbedaan struktural utamanya?

· Eropa: Tiga kompartemen yang sepenuhnya independen, desain modular

· Amerika: Tangki umum terintegrasi, tangki minyak bersama tegangan tinggi dan transformator

· Cina: Tiga kompartemen independen, tata letak yang ringkas dan optimal

3. Jenis trafo apa yang digunakan pada masing-masing tipe?

· Eropa: Terutama transformator tipe kering

· Amerika: Hanya trafo yang terendam minyak

· Cina: Opsional tipe kering atau terendam minyak

4. Manakah yang memiliki volume dan tapak terkecil?

Gardu Box Amerika, hanya sekitar 1/3 dari tipe Eropa.

5. Manakah yang memiliki kemampuan menahan hubung singkat paling kuat?

Gardu induk kotak Cina, peningkatan level hingga 25kA/3s.

6. Apakah pemeliharaan dapat dilakukan tanpa pemadaman listrik penuh?

· Eropa & Cina: Ya, pemeliharaan independen kompartemen

· Orang Amerika: Tidak, perlu pemadaman listrik secara keseluruhan

7. Tipe manakah yang biayanya paling murah?

Gardu induk kotak Amerika, 15% –20% lebih rendah dari tipe Eropa.

8. Apa saja skenario penerapannya?

· Eropa: Kawasan inti perkotaan, pusat data, lokasi industri dengan keamanan tinggi

· Amerika: Ruang sempit, konstruksi cepat, pasokan listrik pedesaan dan sementara

· Tiongkok: Jaringan distribusi perkotaan dan pedesaan, infrastruktur baru, jaringan pintar

9. Bagaimana tren perkembangan masa depan?

Umum: Efisiensi tinggi, kecerdasan, bebas SF6, integrasi

· Eropa: Keamanan ekstrem, nol karbon, seri penuh tipe kering

· Amerika: Miniaturisasi, mode penggantian berbiaya rendah

· Cina: Kompatibilitas IEC+GB, integrasi penyimpanan beban jaringan sumber

10. Mana yang paling cocok untuk proyek jaringan listrik Tiongkok?

Gardu induk kotak Cina, jaringan distribusi 10kV/20kV yang paling cocok, persyaratan perlindungan dan cerdas.
