Apa Itu Transformator Instrumen Arus?

Artikel mendalam ini menjelaskan apa aTransformator Instrumen Saat Iniadalah, cara kerjanya, mengapa hal ini penting dalam sistem kelistrikan, bagaimana perbandingannya dengan transformator instrumen lainnya, cara memilihnya, dan pertanyaan umum—semuanya didukung oleh definisi resmi dan standar industri. Transformator instrumen arus, biasa disebuttransformator arus (CT), memungkinkan pengukuran arus yang akurat, perlindungan, dan kontrol sirkuit listrik bertegangan tinggi dengan menskalakan arus ke nilai standar yang lebih aman untuk instrumen dan relai.

Daftar isi

1. Apa Itu Transformator Instrumen Arus?
2. Bagaimana Cara Kerja Transformator Saat Ini?
3. Mengapa Menggunakan Transformator Instrumen Saat Ini?
4. Jenis Transformator Instrumen Arus Apa yang Ada?
5. Bagaimana Cara Memilih Transformator Instrumen Arus yang Tepat?
6. Apa Aplikasi Umum Itu?
7. Pertanyaan yang Sering Diajukan (FAQ)

Apa Itu Transformator Instrumen Arus?

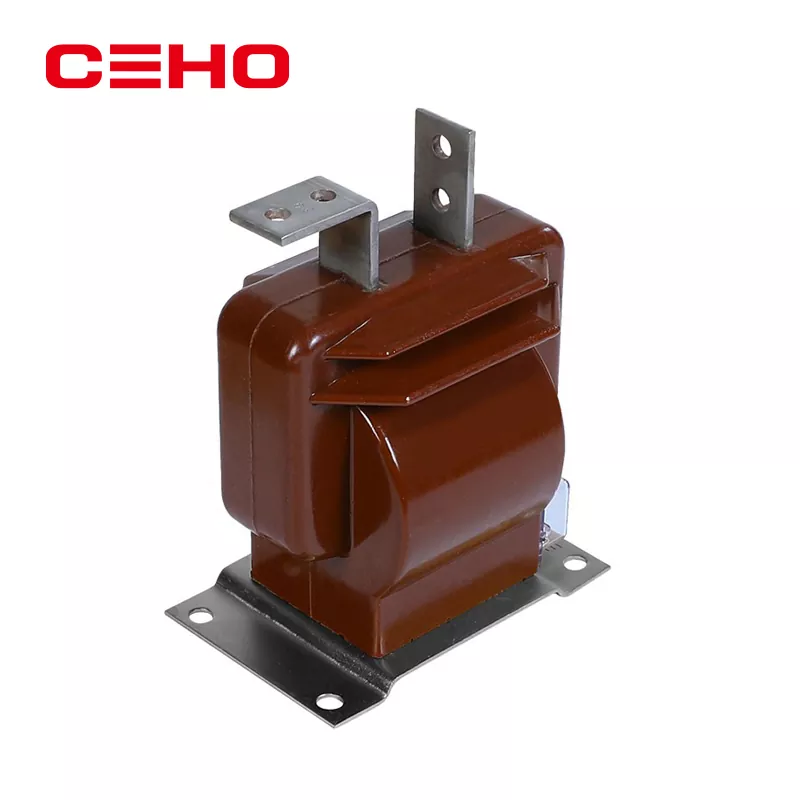

A Transformator Instrumen Saat Ini(juga dikenal sebagai aTransformator Saat Iniatau CT) adalah jenis tertentutransformator instrumendirancang untuk menskalakan arus bolak-balik (AC) yang sangat tinggi dari sistem tenaga menjadi arus yang proporsional dan lebih rendah yang dapat dihubungkan dengan aman ke meteran, relai pelindung, dan perangkat kontrol.

Peran utama CT adalah untuk memungkinkan penginderaan arus yang aman dan akurat pada sirkuit di mana pengukuran langsung akan berbahaya atau tidak praktis karena arus dan tegangan tinggi.

Bagaimana Cara Kerja Transformator Saat Ini?

Prinsip pengoperasian transformator arus didasarkan pada induksi magnet: ketika arus bolak-balik mengalir melalui konduktor primer, maka akan tercipta medan magnet. Fluks magnet ini menginduksi arus proporsional pada belitan sekunder CT melalui induksi elektromagnetik.

• Gulungan primer:biasanya satu putaran (seringkali konduktor itu sendiri).
• Gulungan sekunder:banyak lilitan kawat halus untuk menghasilkan arus yang berkurang.
• Inti magnetik:bahan dengan permeabilitas tinggi untuk memandu fluks secara efisien.

Hasilnya adalah arus sekunder yang merupakan rasio tetap dari arus primer (misalnya CT 1000:5 akan menghasilkan 5 A ketika arus primer 1000 A), memungkinkan perangkat pengukuran beroperasi dengan aman dan akurasi tinggi.

Mengapa Menggunakan Transformator Instrumen Saat Ini?

Transformator arus sangat penting untuk sistem kelistrikan modern karena beberapa alasan:

1. Keamanan:Mereka mengisolasi perangkat dan personel dari sirkuit primer tegangan tinggi yang berbahaya.
2. Ketepatan:Mereka memberikan tingkat arus standar untuk pengukuran dan pemantauan beban yang akurat.
3. Fungsi pelindung:Mereka bekerja dengan relai dan proteksi untuk mendeteksi kesalahan dan memicu pemutus sirkuit.

Tanpa CT, mengukur atau melindungi jaringan arus tinggi dengan instrumen konvensional akan berbahaya, tidak akurat, atau keduanya.

Jenis Transformator Instrumen Arus Apa yang Ada?

Transformator arus tersedia dalam beberapa bentuk tergantung pada instalasi dan aplikasinya:

• CT tipe batang:Konduktor primer melewati inti dengan banyak lilitan sekunder.
• CT cincin (toroidal):Inti cincin dengan konduktor melewatinya; ideal untuk pengukuran retrofit.
• CT jendela:Didesain agar konduktor utama dapat dengan mudah dimasukkan.
• CT inti terpisah:CT tipe penjepit untuk kemudahan pemasangan tanpa pemutusan sambungan.

Setiap jenis mendukung kebutuhan instalasi dan persyaratan akurasi yang berbeda. Gardu induk bertegangan tinggi sering kali menggunakan tipe batang atau jendela yang kuat, sedangkan skenario pemeliharaan atau retrofit mungkin menggunakan format inti terpisah.

Bagaimana Cara Memilih Transformator Instrumen Arus yang Tepat?

Memilih CT yang tepat bergantung pada:

1. Peringkat utama saat ini:Harus sesuai dengan arus beban maksimum yang diharapkan.
2. Keluaran standar sekunder:Umumnya 5 A atau 1 A.
3. Kelas akurasi:Diperlukan ketelitian untuk fungsi pengukuran vs fungsi pelindung.
4. Peringkat suhu dan lingkungan:Untuk kondisi pemasangan.

Apa Aplikasi Umum Itu?

CT digunakan di banyak bidang teknik elektro:

• Metering: mengukur arus untuk perhitungan penagihan dan beban.
• Perlindungan: mendeteksi kondisi arus berlebih atau gangguan dan memulai trip pemutus.
• Sistem kontrol: memasukkan data real-time ke SCADA atau sistem otomasi.

Pertanyaan yang Sering Diajukan (FAQ)

Apa yang dimaksud dengan “transformator instrumen”?
Transformator instrumen adalah perangkat yang menskalakan besaran sistem tenaga tinggi (arus atau tegangan) ke tingkat standar untuk pengukuran dan proteksi tanpa membebani atau mengganggu rangkaian primer.

Apa perbedaan trafo arus dengan trafo daya?
Transformator arus berfokus pada penskalaan yang tepat untuk pengukuran dan keamanan, sedangkan transformator daya berfokus pada transfer daya antar level tegangan dengan kerugian minimal.

Mengapa CT tidak boleh dioperasikan dengan sekunder terbuka?
Membiarkan CT sekunder terbuka dapat menyebabkan tegangan tinggi yang berbahaya karena transformator mencoba mempertahankan arus, sehingga berisiko kerusakan isolasi dan bahaya keselamatan.

Berapa rating arus sekunder standar?
Output sekunder CT standar biasanya 1 A atau 5 A agar sesuai dengan persyaratan input instrumen dan relai umum.

Bisakah trafo arus digunakan untuk pengukuran DC?
CT standar beroperasi pada induksi magnetik AC dan tidak cocok untuk DC; sensor khusus (misalnya, efek Hall) digunakan sebagai gantinya.
