Apa itu Switchgear Penarikan Tegangan Rendah MNS

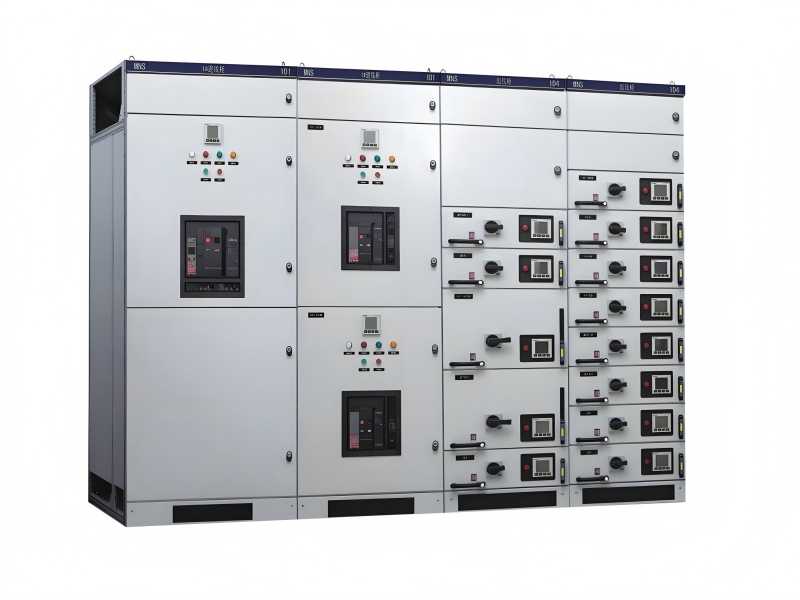

Switchgear Penarikan Tegangan Rendah MNS

Switchgear penarikan tegangan rendah MNS adalah perangkat gabungan modulus yang dirancang khusus untuk sistem distribusi daya tegangan rendah, berlaku untuk jaringan listrik dengan frekuensi AC 50-60Hz dan tegangan operasi pengenal 660V ke bawah.

Struktur intinya dirakit dengan rangka baja penampang C modulus 25mm, menampilkan desain tiga posisi (terhubung/uji/terpisah) untuk unit laci dan mendukung konfigurasi campuran 1-3 unit utama serta 1/4 dan 1/2 sub-unit. Total ketinggian pemasangan efektif kabinet mencapai 1800mm. Arus pengenal maksimum busbar horizontal peralatan ini dapat mencapai 5000A, dan arus penahan busbar vertikal berkisar antara 900A hingga 1600A, dengan tingkat perlindungan yang mencakup standar IP30 hingga IP54.

Skenario penerapannya mencakup lingkungan konvensional seperti pembangkit listrik, perusahaan industri dan pertambangan, dan konstruksi kota. Setelah perlakuan khusus, bahan ini juga dapat digunakan di lingkungan ekstrem seperti anjungan minyak lepas pantai dan pembangkit listrik tenaga nuklir.

Daftar isi

1. Struktur Inti

2. Karakteristik Teknis

3. Adaptasi Lingkungan

4. Aplikasi Khas

5. Desain Inovatif

6. Kontrol Kualitas

1. Struktur Inti (Modular, Modulus E=25mm)

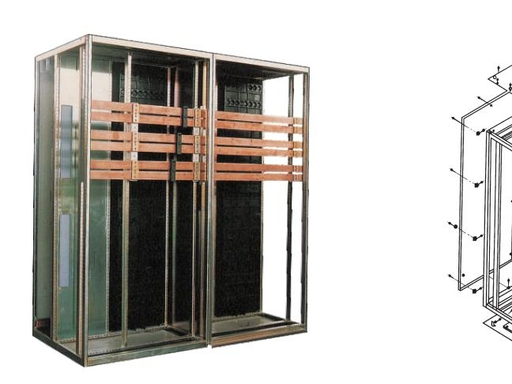

1.1 Rangka Kabinet

- Bahan: Profil baja canai dingin berbentuk C dengan lubang modulus 25 mm, digalvanis dan disemprot bubuk untuk kinerja anti-korosi yang sangat baik dan landasan yang andal.

- Dimensi Umum: Tinggi 2200mm, lebar 400/600/800mm, kedalaman 800/1000mm.

- Desain Partisi: Kompartemen fungsional independen, kompartemen busbar, dan kompartemen kabel dengan isolasi aman di antara setiap area.

1.2 Unit Fungsional (Tipe Penarikan Inti)

(1) Unit PC (Sel Daya, Coupler Masuk / Bus / Pengumpan Arus Tinggi)

- Mengadopsi konfigurasi tipe tetap atau draw-out, dilengkapi dengan pemutus sirkuit seperti Emax untuk aplikasi arus besar.

- Posisi Pemasangan: Bagian atas atau belakang kabinet, dihubungkan ke busbar utama dengan kapasitas putus yang tinggi.

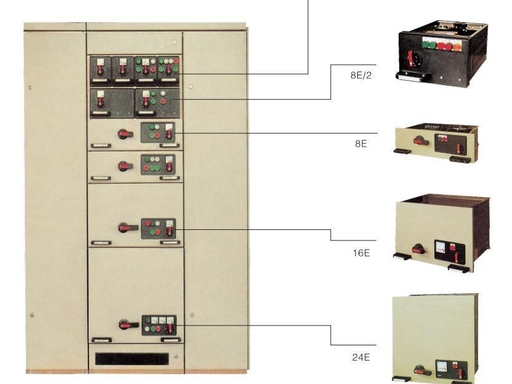

(2) Unit MCC (Pusat Kendali Motor, Stopkontak Tipe Laci)

- Ukuran Laci Standar: Tinggi 100/150/200mm (4E/6E/8E).

- Fungsi: Kontrol motor (start langsung / start bintang-delta / soft start), pengumpanan daya, penerangan dan sirkuit kontrol.

- Tiga Posisi Kerja: Bekerja (terhubung), Uji (terisolasi), Penarikan (mematikan), dilengkapi dengan interlock mekanis untuk mencegah kesalahan pengoperasian.

(3) Unit Kompensasi

- Dipasang dengan kapasitor dan set reaktor untuk kompensasi daya reaktif dan penekanan harmonik.

(4) Unit Pengukur

- Dilengkapi PT, CT dan meteran listrik untuk mewujudkan pengukuran energi listrik dan pemantauan operasional.

1.3 Sistem Busbar

- Busbar Utama: Batangan tembaga TMY, disusun secara horizontal dengan penyangga isolasi untuk distribusi daya.

- Busbar Distribusi: Disusun secara vertikal dan dihubungkan ke laci melalui koneksi plug-in untuk kinerja kontak yang andal.

- Sistem Pengardean: Pengardean lengkap pada badan kabinet, rangka, dan laci untuk memastikan kinerja perlindungan berkelanjutan.

1.4 Perlindungan dan Keamanan

- Tingkat Perlindungan: IP30 standar, IP40/IP54 yang dapat disesuaikan untuk anti-sengatan listrik dan pencegahan benda asing.

- Perangkat Interlock: Interlock mekanis untuk laci tiga posisi, interlock antara pemutus sirkuit dan pemisah, serta interlock pintu dan pemutus sirkuit.

- Struktur Insulasi: Partisi plastik rekayasa tahan api berkekuatan tinggi untuk pencegahan busur api dan perlindungan sentuhan yang tidak disengaja.

2. Karakteristik Teknis

Desain yang dioptimalkan berdasarkan teknologi ABB mewujudkan perakitan berbagai komponen melalui modularisasi. Unit laci dilengkapi dengan perangkat interlock mekanis untuk mendukung pengoperasian pemasangan dan pencabutan yang cepat. Plug-in sirkuit utama memiliki kapasitas ketahanan jangka pendek yang sangat baik dan kapasitas putus yang tinggi, dengan stabilitas dinamis dan termal yang unggul. Skema kelistrikan fleksibel dapat memenuhi sebagian besar skenario distribusi daya.

Kabinet mengadopsi struktur kerangka profil C yang tebal dengan perlakuan anti korosi ganda pada pelat baja canai dingin dan pelat seng aluminisasi. Area fungsional internal mencakup kompartemen busbar horizontal, kompartemen komponen listrik, dan kompartemen kabel, yang secara fisik diisolasi oleh pelat plastik rekayasa tahan api. Kabinet standar memiliki konfigurasi campuran modular lengkap dan kemampuan adaptasi pemandangan yang kuat.

3. Adaptasi Lingkungan

Kisaran suhu pengoperasian konvensional tidak lebih tinggi dari +40℃ dan tidak lebih rendah dari -5℃ untuk suhu udara sekitar, dengan suhu rata-rata dalam 24 jam tidak melebihi +35℃. Dalam hal kondisi kelembapan, kelembapan relatif tidak boleh melebihi 50% pada suhu maksimum +40℃, dan dapat mencapai hingga 90% pada +20℃.

Sistem pembuangan panas mode ganda dikonfigurasi untuk lingkungan khusus. Mode pendingin udara mengadopsi pelat pembuangan panas yang dapat digerakkan dan jaring adsorpsi karbon aktif, sedangkan mode pendingin air mengadopsi pipa air melingkar untuk sirkulasi pembuangan panas. Mode pengoperasian dapat dialihkan secara otomatis sesuai dengan sensor kelembapan.

4. Aplikasi Khas

Pada bidang pembangkitan tenaga listrik, peralatan ini berfungsi sebagai kabinet pusat tenaga untuk mengendalikan motor berdaya besar dan dilengkapi dengan pemutus arus seri konvensional. Dalam aplikasi gardu induk, busbar vertikal mengadopsi desain struktur dua lapis dengan kinerja pembawa arus kontinu yang stabil. Untuk skenario industri petrokimia, kabinet dengan tingkat perlindungan IP54 dipilih, dan kompartemen busbar dilapisi dengan cat tahan asam dan alkali.

Model yang dipatenkan dan diluncurkan pada tahun 2024 ini dilengkapi dengan laci kontrol sinkron batang teleskopik elektrik dan struktur layar filter putar, sehingga meningkatkan efisiensi operasional dan keandalan dalam skenario pembangkit listrik, transmisi, dan distribusi.

5. Desain Inovatif

Paten model utilitas (CN215221413U) dari Jiangsu Linmai Electric pada tahun 2024 merealisasikan pengoperasian hubungan multi-laci, dengan batang teleskopik listrik yang mengendalikan pergerakan sinkron dari tiga kelompok pelat tetap.

Paten penemuan (CN114665407A) dari Shandong Dingsheng pada tahun 2024 mencakup desain kinerja tahan lembab. Struktur laci modular, sistem pembuangan panas mode ganda, dan mekanisme pemicu induksi kelembapan meningkatkan kemampuan beradaptasi di lingkungan lembab. Perangkat penghubung penyekat atas kabinet dan tangki penyimpanan air secara efektif mencegah aliran balik air hujan, dan struktur pemandu aliran bawah meningkatkan efisiensi drainase.

6. Kontrol Kualitas

Produk telah memperoleh sertifikasi CCC dan menerapkan standar GB7251.1-2005 dalam proses produksinya. Uji pabrik mencakup uji kekuatan dielektrik 2500V/1 menit.

Spesifikasi pengangkutan membatasi jumlah pengiriman tunggal tidak lebih dari 4 unit, dan deviasi vertikal pengangkatan harus kurang dari 15 derajat. Selama commissioning, lebih dari tiga uji penyumbatan laci diperlukan untuk memastikan ketahanan kontak yang memenuhi syarat.

Ringkasan

Switchgear MNS adalah peralatan lengkap bertegangan rendah kelas atas dengan desain modular, struktur penarikan, keamanan tinggi, perawatan mudah, dan kemampuan perluasan yang cerdas. Menampilkan struktur yang andal, pasokan listrik yang stabil, dan pemeliharaan yang fleksibel, peralatan ini telah menjadi peralatan utama pilihan untuk sistem distribusi listrik bertegangan rendah di proyek-proyek industri dan konstruksi utama.
