Bagaimana Switchgear Tegangan Tinggi Menjamin Pengoperasian Sistem Tenaga yang Aman dan Stabil?

Bagaimana Switchgear Tegangan Tinggi Menjamin Pengoperasian Sistem Tenaga yang Aman dan Stabil?

I. Definisi Inti dan Posisi Industri Switchgear Tegangan Tinggi

Switchgear tegangan tinggi adalah seperangkat inti lengkap peralatan distribusi tenaga listrik dalam sistem transmisi dan distribusi tenaga listrik. Menurut standar industri tenaga listrik umum, ini secara khusus mengacu pada switchgear tertutup dengan tegangan operasi pengenal lebih besar dari 36kV, yang dapat mewujudkan penyambungan, pemutusan, pemantauan, perlindungan dan pengendalian rangkaian daya tegangan tinggi. Berbeda dari peralatan distribusi daya tegangan rendah biasa, switchgear tegangan tinggi berada dalam kondisi siaga terisi daya untuk waktu yang lama, tetap dalam posisi tertutup hampir sepanjang waktu, dan hanya melakukan operasi pembukaan dan trip selama pemeliharaan peralatan, gangguan saluran, dan pengiriman jaringan listrik, dengan toleransi kesalahan peralatan yang sangat rendah dan persyaratan keandalan yang sangat tinggi.

Sebagai pusat utama jaringan listrik, pembangkit listrik, perusahaan industri dan pertambangan, serta sistem distribusi listrik gedung berskala besar, switchgear tegangan tinggi secara langsung menentukan stabilitas, keamanan, dan kontinuitas pasokan listrik. Ini tidak hanya dapat secara akurat memutus arus gangguan seperti kelebihan beban, korsleting, dan tegangan lebih petir, tetapi juga mewujudkan distribusi energi listrik yang wajar, isolasi saluran, dan perlindungan peralatan, menjadikannya peralatan inti yang sangat diperlukan dalam sistem distribusi daya tegangan tinggi dan rendah. Dalam 15 tahun terakhir, seiring dengan peningkatan kecerdasan daya dan penghijauan, teknologi pemutus sirkuit tegangan tinggi telah berkembang pesat. Pemutus sirkuit oli minimum dan pemutus sirkuit ledakan udara telah ditingkatkan secara bertahap, dan pemutus sirkuit sulfur heksafluorida (SF6) telah menjadi konfigurasi inti utama switchgear tegangan tinggi saat ini karena kinerja insulasi dan pemadaman busur api yang sangat baik.

II. Pembagian Kategori Lengkap Tingkat Tegangan Switchgear

Menurut tegangan operasi pengenalnya, industri tenaga listrik membagi switchgear menjadi tiga kategori: tegangan rendah, tegangan menengah, dan tegangan tinggi. Ketiga jenis peralatan tersebut memiliki perbedaan yang signifikan dalam skenario aplikasi, konfigurasi struktural, dan standar keselamatan, yang disesuaikan dengan kebutuhan skenario distribusi daya yang berbeda:

1. Switchgear Tegangan Rendah (LV)

Dengan tegangan operasi pengenal ≤ 1kV, ini terutama dipasang di sisi tegangan rendah transformator distribusi daya, dan banyak digunakan dalam skenario distribusi daya terminal seperti bengkel industri, bangunan komersial, dan komunitas perumahan. Ia bertanggung jawab atas distribusi energi listrik terminal dan perlindungan sirkuit dasar, dengan struktur sederhana, pengoperasian yang mudah, dan biaya perawatan yang rendah.

2. Switchgear Tegangan Menengah (MV)

Kisaran tegangan operasi pengenal adalah 1kV ~ 75kV. Ini adalah peralatan umum dalam produksi industri dan gardu induk kecil dan menengah. Hal ini terutama disesuaikan dengan generator, sirkuit pengumpan, motor besar, jalur transmisi dan distribusi regional serta peralatan lainnya, dengan mempertimbangkan efisiensi distribusi daya dan kemampuan perlindungan kesalahan, dan beradaptasi dengan skenario transmisi daya kelas menengah.

3. Switchgear Tegangan Tinggi (HV)

Dengan tegangan operasi pengenal ≥ 75kV, ini adalah peralatan khusus untuk transmisi dan distribusi daya tegangan tinggi. Dirancang untuk kondisi kerja bertegangan tinggi, arus besar, dan beban tinggi, alat ini dilengkapi dengan satu set lengkap perangkat perlindungan keselamatan yang ditingkatkan dan komponen pemantauan presisi. Hal ini terutama digunakan dalam skenario ketenagalistrikan berisiko tinggi dan beban tinggi seperti gardu induk besar, pembangkit listrik, jalur transmisi lintas provinsi, industri petrokimia dan industri berat metalurgi, dan merupakan jaminan inti untuk pengoperasian jaringan listrik tegangan tinggi yang stabil.

AKU AKU AKU. Penjelasan Detail Komponen Inti Lengkap dan Fungsi Switchgear Tegangan Tinggi

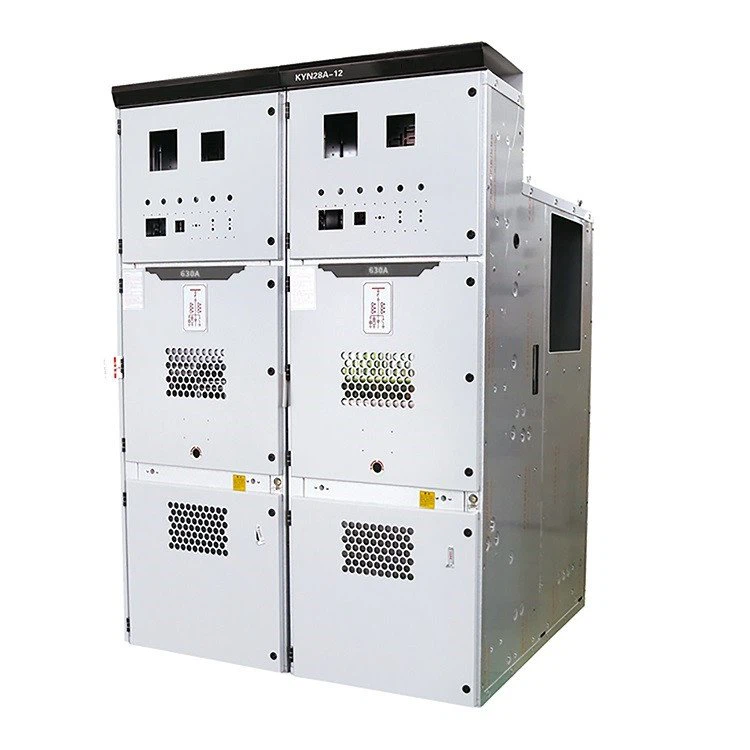

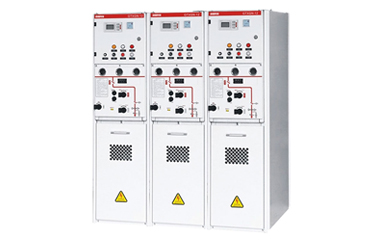

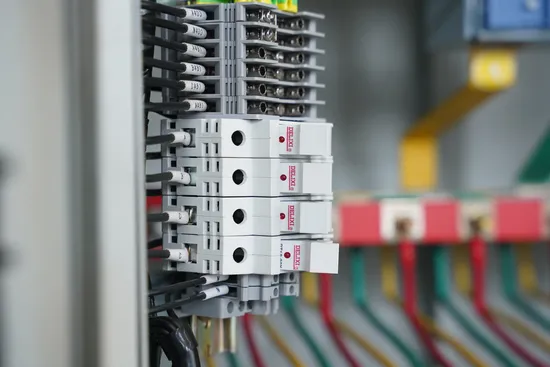

Switchgear tegangan tinggi memiliki struktur kabinet tertutup modular, yang dibagi menjadi bentuk pemasangan di dalam dan luar ruangan. Keseluruhannya terdiri dari tiga modul: peralatan sirkuit utama primer, peralatan kontrol dan pemantauan sekunder, dan peralatan perlindungan keselamatan. Semua komponen bekerja sama untuk membangun sistem distribusi, perlindungan, dan pemantauan listrik yang lengkap. Fungsi komponen inti adalah sebagai berikut:

1. Pemutus Arus Tegangan Tinggi (Komponen Eksekutif Inti)

Dikenal sebagai "jantung" switchgear tegangan tinggi, ini adalah satu-satunya komponen inti yang dapat menghidupkan dan mematikan sirkuit dengan beban dan memutus arus gangguan hubung singkat. Kecepatan respons peralatan bisa mencapai milidetik. Ketika beban berlebih, korsleting, kebocoran, dan gangguan lainnya terjadi pada saluran, hal ini dapat langsung memutus rangkaian gangguan, mencegah penyebaran gangguan, dan melindungi peralatan back-end dan seluruh saluran transmisi. Saat ini, tipe utama adalah pemutus sirkuit SF6, yang memiliki keunggulan kemampuan pemadaman busur yang kuat, kinerja isolasi yang baik, tingkat kegagalan yang rendah dan masa pakai yang lama, beradaptasi dengan kondisi operasi jangka panjang tanpa gangguan.

2. Transformator Instrumen (Inti Pemantauan dan Pengukuran)

Dibagi menjadi Transformator Arus (CT) dan Transformator Tegangan (VT), keduanya adalah "organ sensorik" switchgear. Fungsi intinya adalah mengubah tegangan tinggi dan arus besar menjadi sinyal standar tegangan rendah dan arus kecil. Di satu sisi, ini menyediakan data akurat untuk pengukuran instrumen dan pemantauan data daya; di sisi lain, ia memberikan sinyal pemicu untuk relai pelindung, mewujudkan peringatan dini kesalahan otomatis dan tripping, serta memastikan pengoperasian sistem tenaga yang dapat divisualisasikan dan dikendalikan.

3. Saklar Pembumian (Inti Perlindungan Keamanan)

Ini adalah komponen keselamatan wajib, terutama digunakan dalam kondisi pemeliharaan peralatan. Setelah pemutus sirkuit dan pemisah dibuka dan dimatikan, sakelar pembumian dapat dengan cepat membuat sirkuit pembumian, sepenuhnya melepaskan muatan induksi dan tegangan sisa yang tersisa di saluran dan peralatan, menghilangkan bahaya tersembunyi dari pengoperasian langsung, dan sepenuhnya memastikan keselamatan pribadi personel pemeliharaan dan keselamatan peralatan.

4. Transformator Step-Up/Step-Down

Ini adalah peralatan konversi daya terbesar dan termahal di switchgear. Transformator step-up terutama digunakan pada ujung transmisi untuk mengurangi arus transmisi dengan meningkatkan tegangan dan mengurangi kehilangan daya dalam transmisi jarak jauh; transformator step-down digunakan di terminal distribusi tenaga listrik untuk mengubah energi listrik tegangan tinggi menjadi energi listrik tegangan rendah yang cocok untuk peralatan industri dan sipil, mewujudkan transmisi yang efisien dan adaptasi energi listrik yang wajar.

5. Saklar Pemutus (Komponen Isolasi)

Juga dikenal sebagai isolator, ini adalah saklar manual mekanis tanpa fungsi pemadam busur api, dan dilarang keras beroperasi dengan beban. Fungsi utamanya adalah untuk mewujudkan isolasi fisik antara peralatan dan jaringan listrik, membentuk titik henti pemadaman yang jelas, menyediakan kondisi pengoperasian yang aman untuk pemeliharaan peralatan serta pengoperasian dan pemeliharaan saluran, dan merupakan perangkat jaminan keselamatan dasar untuk pengoperasian tegangan tinggi.

6. Relai Pelindung (Komponen Kontrol Cerdas)

"Otak cerdas" switchgear dapat memantau parameter pengoperasian seperti tegangan saluran, arus, dan suhu secara real-time 24 jam sehari, dan secara akurat mengidentifikasi kondisi kerja abnormal seperti korsleting, beban berlebih, dan gangguan ground. Setelah kesalahan terdeteksi, ia segera mengirimkan instruksi untuk memicu pemutus sirkuit agar trip, dan pada saat yang sama mematikan busur kesalahan dan mencatat data kesalahan, mewujudkan isolasi kesalahan yang cepat dan kemampuan penelusuran.

7. Busbar (Saluran Transmisi Energi Listrik)

Terbuat dari bahan konduktif impedansi rendah, ini adalah saluran utama transmisi energi listrik di dalam switchgear. Bertanggung jawab untuk menghubungkan semua komponen inti seperti pemutus sirkuit, trafo dan trafo, memastikan transmisi energi listrik yang efisien dan stabil di dalam kabinet. Kualitas material dan proses pemasangannya secara langsung mempengaruhi efisiensi transmisi switchgear secara keseluruhan.

8. Surge Arrester dan Earthing Grid (Sistem Proteksi Tegangan Lebih)

Arester surja dirancang khusus untuk dampak tegangan tinggi sementara seperti tegangan lebih petir dan tegangan lebih switching. Mereka dapat dengan cepat menyerap energi lonjakan dan menghindari kerusakan lapisan isolasi peralatan bertegangan tinggi; jaringan pembumian pendukung terdiri dari elektroda logam bawah tanah dan batang pembumian, yang dapat dengan cepat menghantarkan arus gangguan dan arus lonjakan ke dalam bumi, memberikan perlindungan ganda untuk peralatan terhadap kerusakan sementara tegangan tinggi.

9. Kontaktor

Cocok untuk rangkaian bantu tegangan rendah di bawah 1kV, sering kali dapat menghidupkan dan mematikan rangkaian kontrol dan rangkaian daya dari jarak jauh, terutama mengendalikan beban seperti motor, kapasitor, dan peralatan penerangan. Dibandingkan dengan pemutus sirkuit, kontaktor memiliki frekuensi operasi yang lebih tinggi dan umur mekanis yang lebih lama, tetapi tidak memiliki kapasitas pemutusan gangguan tegangan tinggi, dan hanya digunakan sebagai komponen kontrol tambahan tegangan rendah.

IV. Dua Jenis Utama Switchgear Tegangan Tinggi serta Perbandingan Kelebihan dan Kekurangannya

Menurut media isolasi yang berbeda, industri membagi switchgear tegangan tinggi menjadi dua kategori: Switchgear Berinsulasi Udara (AIS) dan Switchgear Berinsulasi Gas (GIS). Keduanya memiliki perbedaan signifikan dalam skenario adaptasi, karakteristik kinerja, serta biaya pengoperasian dan pemeliharaan:

1. Switchgear Berisolasi Udara (AIS)

Dengan udara alami sebagai media insulasi, ini adalah jenis switchgear tegangan tinggi tradisional yang umum. Keunggulan intinya adalah struktur sederhana, biaya rendah, pemasangan mudah, diagnosis kesalahan intuitif, dan kesulitan perawatan harian yang rendah; kelemahannya adalah volume kabinet yang besar, kinerja insulasi sangat dipengaruhi oleh lingkungan, dan mudahnya degradasi insulasi di lingkungan yang lembab, berdebu, dan tercemar. Ini terutama cocok untuk gardu induk konvensional luar ruangan dan skenario distribusi daya tegangan tinggi dengan kondisi kerja yang baik.

2. Switchgear Berinsulasi Gas (GIS)

Menggunakan gas sulfur heksafluorida (SF6) dengan kemurnian tinggi sebagai media insulasi dan pemadam busur api, semua komponen aktif disegel dalam kabinet berisi gas. Keunggulan intinya adalah kabinet kompak, luas lantai kecil, kinerja insulasi stabil, tidak terpengaruh oleh debu eksternal, kelembapan dan cuaca buruk, keandalan pengoperasian yang sangat tinggi, dan tingkat kegagalan yang sangat rendah; kelemahannya adalah biaya peralatan yang tinggi, proses pemeliharaan yang rumit, dan persyaratan yang ketat pada kinerja penyegelan. Hal ini terutama cocok untuk skenario kelas atas seperti gardu induk perkotaan, ruang mesin tertutup, kondisi kerja yang keras, dan transmisi daya dengan kepadatan tinggi.

V. Kesalahan Umum dan Skema Pemecahan Masalah Standar pada Switchgear Tegangan Tinggi

Tingkat kegagalan keseluruhan switchgear tegangan tinggi rendah, tetapi pengoperasian jangka panjang, erosi lingkungan, pengoperasian yang tidak tepat, dan penuaan komponen dapat menyebabkan berbagai kesalahan. Dikombinasikan dengan pengalaman operasi dan pemeliharaan garis depan, makalah ini memilah penyebab kesalahan frekuensi tinggi dan solusi standar, yang sesuai untuk pekerjaan inspeksi dan pemeliharaan peralatan harian:

1. Pegangan pengoperasian tidak dapat dikunci: Hal ini sebagian besar disebabkan oleh karat, kemacetan, penuaan mekanisme penguncian internal, atau kunci yang tidak cocok. Cara perawatan: Periksa kunci pengoperasian khusus, bersihkan dan hilangkan karat pada mekanisme penguncian, tambahkan gemuk pelumas khusus, dan ganti langsung komponen yang rusak untuk memastikan fungsi normal penguncian mekanis.

2. Kebisingan tidak normal di dalam kabinet: Penyebab utamanya adalah getaran elektromagnetik yang disebabkan oleh kendornya sekrup pengencang pada pelat partisi dan kabel yang menyentuh pelat penekan. Metode perawatan: Kencangkan sepenuhnya sekrup pelat partisi kabinet, dan gunakan sealant untuk memperbaiki antarmuka kabel guna menghilangkan kebisingan getaran kontak.

3. Sambungan kabel terlalu panas: Hal ini terutama disebabkan oleh baut yang kendor, pengoperasian beban berlebih dalam jangka panjang, dan hambatan kontak yang berlebihan. Metode perawatan: Operasikan secara ketat sesuai dengan arus pengenal peralatan, kencangkan semua baut kabel, dan ganti busbar serta sambungan yang menua dan teroksidasi secara tepat waktu.

4. Uji insulasi yang tidak memenuhi syarat dan sering terjadi gangguan tanah: Penyebab utamanya adalah isolator yang retak, lembab dan terkontaminasi, yang akan menyebabkan penurunan kinerja insulasi secara signifikan. Cara perawatan: Ganti isolator yang rusak, bersihkan komponen insulasi pada kabinet dengan bahan pembersih insulasi khusus, dan keringkan secara menyeluruh area lembab untuk mengembalikan kinerja insulasi.

5. Pembukaan dan penutupan penutup jendela pelindung yang tidak normal: Deformasi daun jendela, kekurangan oli pada bagian yang bergerak, dan kemacetan serba-serbi akan menyebabkan kegagalan untuk membuka dan menutup secara normal. Cara perawatan: Bersihkan serba-serbi pada bagian yang bergerak, perbaiki penutup jendela yang cacat, tambahkan oli pelumas, dan sesuaikan akurasi buka tutup.

6. Padamnya lampu indikator status: Penyebab umum termasuk kerusakan bohlam, sekring/resistor terbakar, kontak sakelar bantu yang buruk, dan kesalahan sakelar batas. Cara pengobatan: Ganti bohlam dan sekring yang rusak, bersihkan kontak sakelar bantu, dan periksa status pengoperasian pemutus arus di terminal.

7. Pengoperasian unit kendali tidak teratur: Alasan utamanya adalah sekrup longgar pada blok terminal dan kontak yang buruk pada steker kontrol. Metode perawatan: Kencangkan semua sekrup terminal, pasang kembali dan kunci konektor kontrol untuk memastikan kontak saluran stabil.

VI. Fungsi Perlindungan Lima Pencegahan Inti dari Switchgear Tegangan Tinggi (Inti Pengaman)

Fungsi interlocking lima pencegahan adalah desain keselamatan inti switchgear tegangan tinggi, yang merupakan konfigurasi standar wajib di industri. Ini secara mekanis dapat menghilangkan kecelakaan listrik besar yang disebabkan oleh kesalahan pengoperasian manusia dan merupakan jaminan inti untuk keselamatan pengoperasian tegangan tinggi:

1. Cegah penutupan dengan beban: Setelah troli pemutus arus ditutup pada posisi pengujian, kunci mekanis mengunci troli, yang tidak dapat didorong ke posisi kerja langsung, sehingga menghilangkan kecelakaan penutupan dengan beban.

2. Cegah penutupan dengan saluran pembumian: Ketika sakelar pembumian pada kabinet dalam posisi tertutup, pemutus arus tidak dapat ditutup dan dihidupkan, menghindari korsleting dan ledakan yang disebabkan oleh transmisi daya paksa tanpa melepas saluran pembumian.

3. Cegah masuknya secara tidak sengaja ke dalam interval langsung: Saat pemutus arus dalam kondisi pengoperasian tertutup dan hidup, pintu belakang kabinet dikunci dengan kunci mekanis dan tidak dapat dibuka, sehingga mencegah personel memasuki area aktif dan terkena sengatan listrik.

4. Cegah menggantungnya saluran pembumian pada listrik: Ketika pemutus arus dalam keadaan operasi tertutup dan hidup, mekanisme pengoperasian sakelar pembumian terkunci dan tidak dapat ditutup dan dibumikan, sehingga menghilangkan gangguan hubung singkat yang disebabkan oleh menggantungnya saluran pembumian dengan listrik.

5. Cegah terhunusnya pisau dengan beban: Bila pemutus arus dalam keadaan tertutup dengan beban, troli tidak dapat dipindahkan keluar dari posisi kerjanya, dan dilarang membuka sakelar isolasi dengan beban.

VII. Ringkasan Inti Teks Lengkap

Switchgear tegangan tinggi adalah rangkaian lengkap inti peralatan distribusi daya untuk sistem tenaga tegangan tinggi di atas 75kV. Mengandalkan kerja terkoordinasi dari komponen modular seperti pemutus sirkuit, transformator instrumen, relai, dan sistem pembumian, sistem ini mengintegrasikan lima fungsi inti: distribusi energi listrik, kontrol sirkuit, perlindungan kesalahan, perlindungan keselamatan, dan pemantauan waktu nyata. Berdasarkan kategori, ini terutama dibagi menjadi dua jenis: switchgear berinsulasi udara AIS dengan struktur sederhana serta pengoperasian dan pemeliharaan yang mudah, dan switchgear berinsulasi gas GIS dengan kinerja stabil dan cocok untuk skenario kelas atas.

Peralatan secara keseluruhan memiliki karakteristik tingkat kegagalan yang rendah, masa pakai yang lama dan keandalan yang tinggi, serta dalam kondisi pengoperasian siaga dalam waktu yang lama. Jaminan keamanan intinya berasal dari desain interlocking lima pencegahan standar dan mekanisme perlindungan tegangan lebih, kelebihan beban, dan arus pendek yang sempurna. Kesalahan pengoperasian sehari-hari sebagian besar disebabkan oleh penuaan komponen, pemasangan yang longgar, erosi lingkungan, dan pengoperasian yang tidak tepat, dan kemungkinan kesalahan dapat sangat dikurangi melalui inspeksi rutin serta pengoperasian dan pemeliharaan standar. Di bidang seperti transmisi jaringan listrik, distribusi tenaga industri, dan tenaga energi baru, pengoperasian switchgear tegangan tinggi yang stabil adalah fondasi utama untuk pengoperasian seluruh sistem tenaga yang aman, efisien, dan berkelanjutan.

VIII. FAQ Frekuensi Tinggi (Industri Umum)

Q1: Apa perbedaan inti antara switchgear tegangan tinggi dan switchgear tegangan rendah?

A1: Perbedaan intinya terletak pada tegangan pengenal, tingkat insulasi, dan posisi fungsional. Switchgear tegangan tinggi (≥75kV) memiliki pemadaman busur tegangan tinggi, kapasitas pemutusan arus pendek dan perlindungan lima pencegahan, yang digunakan untuk transmisi jalur utama; switchgear tegangan rendah (≤1kV) hanya digunakan untuk distribusi daya terminal, dengan struktur sederhana dan tanpa perlindungan tegangan tinggi.

Q2: Bagaimana cara memilih antara switchgear tegangan tinggi GIS dan AIS?

A2: Pilih AIS untuk kondisi luar ruangan konvensional, baik, dan anggaran terbatas; pilih GIS untuk area inti perkotaan, ruang mesin tertutup, kondisi kerja keras, dan ruang terbatas.

Q3: Dapatkah switchgear tegangan tinggi sering dioperasikan?

A3: Tidak. Pemutus sirkuit tegangan tinggi dilarang melakukan operasi pengangkutan beban secara sering; hanya kontaktor bertegangan rendah yang sering dapat menghidupkan dan mematikan sirkuit bantu, jika tidak maka akan mempercepat penuaan peralatan dan menyebabkan bahaya tersembunyi.

Q4: Dapatkah fungsi lima pencegahan switchgear tegangan tinggi dilepaskan secara manual?

A4: Dilarang keras melepaskannya tanpa izin. Hanya personel pengoperasian dan pemeliharaan profesional yang dapat membuka kuncinya untuk sementara sesuai spesifikasi selama pemeliharaan dan setelah mengambil tindakan perlindungan keselamatan, dan harus segera dipulihkan setelah pengoperasian.

Q5: Apa bahaya utama dan prinsip perawatan sambungan switchgear yang terlalu panas?

A5: Bahayanya termasuk mempercepat penuaan komponen, menyebabkan korsleting, dan bahkan kebakaran; prinsip perawatan: periksa beban, kencangkan sambungan, ganti komponen yang menua, dan hilangkan beban berlebih.

Q6: Apakah perlu dimatikan untuk pemeliharaan jika ada kebisingan abnormal di dalam switchgear tegangan tinggi?

A6: Ya. Kebisingan yang tidak normal merupakan peringatan dini ketidaknormalan peralatan. Jika dibiarkan dalam waktu lama akan menyebabkan kesalahan. Penting untuk segera mematikannya untuk memeriksa dan menghilangkan bahaya yang tersembunyi sebelum melanjutkan pengoperasian.

Q7: Indikator apa yang perlu dideteksi setiap hari untuk switchgear berinsulasi gas SF6?

A7: Deteksi gas SF6 (tekanan, kemurnian, air mikro) dan kedap udara kabinet secara teratur, serta periksa kinerja insulasi dan fleksibilitas pengoperasian mekanis.
