Menguraikan Logika Perlindungan Lemari Masuk Bertegangan Rendah: Bagaimana Mencapai Catu Daya yang Aman dan Andal?

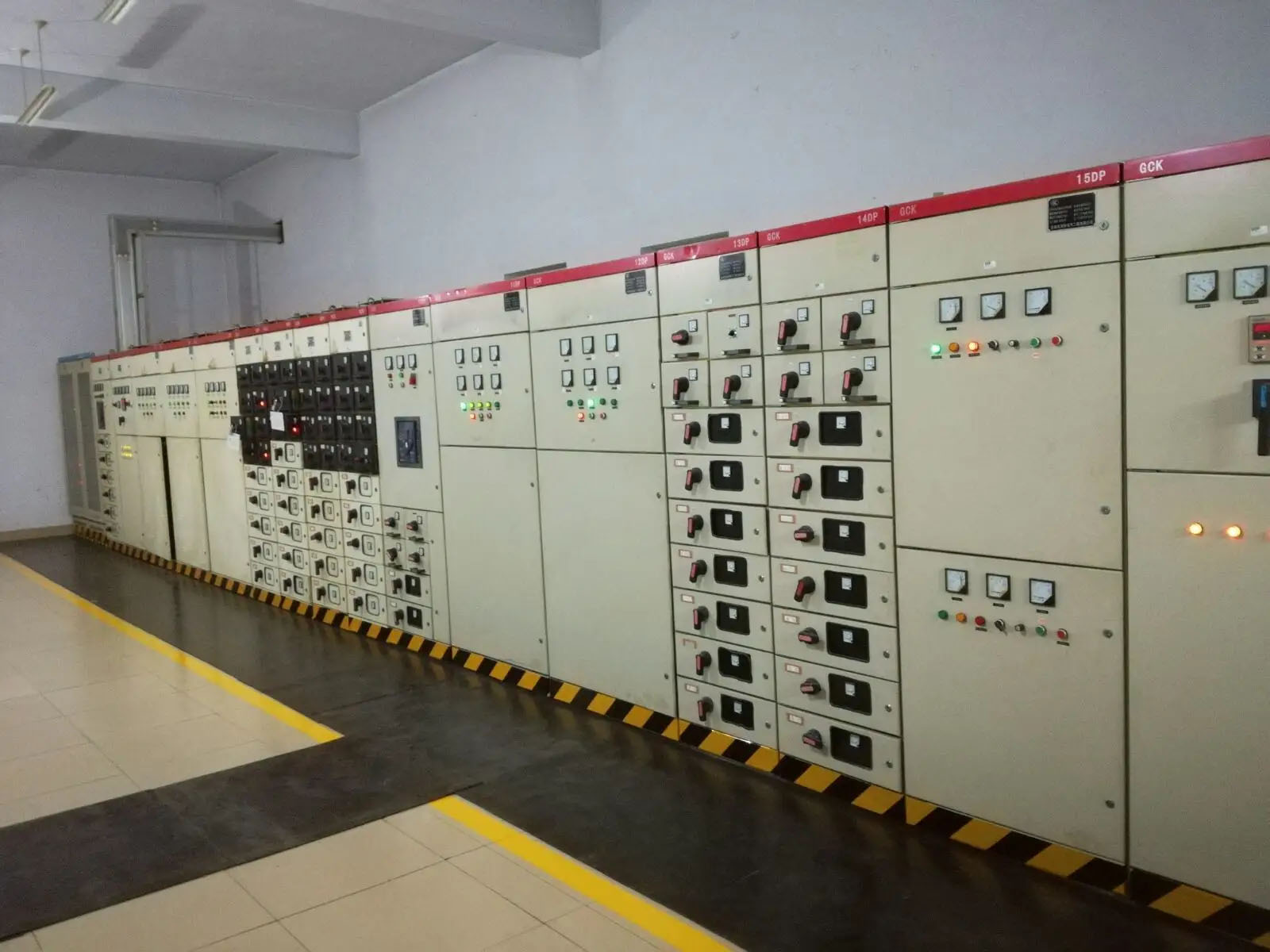

I. Keamanan Listrik dan Pemosisian Tingkat Sistem

Sebagai total saluran masuk daya dari seluruh sistem distribusi daya tegangan rendah, ini adalah gerbang perlindungan utama untuk distribusi daya seluruh stasiun. Kegagalan akan mempengaruhi keseluruhan sistem tegangan rendah, sehingga keandalan adalah prioritas utama.

Logika jalur masuk, bus tie, dan jalur keluar harus dibedakan secara ketat untuk mencegah paralel yang salah dan transmisi daya yang salah.

Memenuhi persyaratan koordinasi isolasi sistem; tegangan insulasi pengenal, tegangan ketahanan frekuensi daya, dan jarak aman fasa ke fasa/fasa ke tanah harus mematuhi peraturan untuk mencegah rambat, kerusakan, dan hubung singkat fasa ke fasa.

II. Kinerja Listrik Inti (Teknologi Keras)

Tegangan kerja pengenal kompatibel dengan tegangan fasa sistem dan tegangan saluran, memastikan pengoperasian jangka panjang tanpa melebihi tegangan ketahanan pengenal, dan beradaptasi dengan frekuensi daya di lokasi dan kondisi harmonik.

Nilai kapasitas hantar arus kontinu: Kenaikan suhu jangka panjang pada kabinet, busbar utama, sambungan kabel masuk, dan badan pemutus sirkuit harus dikontrol, dan tidak boleh terjadi panas berlebih, perubahan warna, atau ablasi pada kontak dan batang tembaga.

Ketahanan hubung singkat dan kapasitas putus

Kapasitas pemutusan hubung singkat ultimat/operasional harus lebih besar daripada arus hubung singkat maksimum sistem di lokasi.

Arus ketahanan jangka pendek dan arus ketahanan puncak memenuhi standar; badan kabinet tidak boleh berubah bentuk, busbar tidak boleh bergeser, dan bagian insulasi tidak boleh pecah akibat benturan arus pendek.

Kenaikan suhu dan desain pembuangan panas: Saluran ventilasi kabinet masuk akal, dengan saluran masuk dan keluar udara lancar di bagian atas dan bawah; tidak ada akumulasi panas di area busbar dan pemutus sirkuit yang padat, dan kenaikan suhu memenuhi standar selama pengoperasian jangka panjang di bawah beban tinggi.

AKU AKU AKU. Logika Perlindungan dan Fungsi Kontrol

Perlindungan penting: Penundaan jangka panjang kelebihan beban, penundaan waktu pendek hubung singkat, hubung singkat sesaat, dan perlindungan gangguan bumi. Kurva proteksi sesuai dengan karakteristik beban hilir.

Dilengkapi dengan fungsi tripping tegangan rendah/kehilangan tegangan, yang secara otomatis terputus ketika jaringan listrik kehilangan daya dan mencegah dampak penutupan sendiri ketika catu daya dipulihkan.

Koordinasi hierarki pengaturan proteksi: Proteksi jalur masuk harus dikoordinasikan secara selektif dengan proteksi jalur keluar hilir untuk menghindari trip total pada jalur masuk utama karena gangguan kecil di hilir.

Sirkuit sekunder yang andal: Catu daya kontrol, sirkuit penutup dan pembukaan, serta sirkuit yang saling mengunci dikabelkan secara standar, tanpa koneksi virtual atau kesalahan pengoperasian.

Diagram Blok Logika Proteksi Kabinet Masuk Tegangan Rendah (Versi Teks)

A. Diagram Blok Aliran Sinyal Keseluruhan

Arus sirkuit utama primer → Pengambilan sampel Transformator Arus (CT) → Pengontrol Cerdas (Rilis ACB) → Penilaian logika: Penundaan jangka panjang / Penundaan jangka pendek / Seketika / Gangguan bumi / Tegangan rendah → Penuhi pengaturan tindakan → Keluarkan perintah trip → Mekanisme trip pemutus sirkuit → Putuskan sirkuit utama yang masuk

B. Diagram Blok Empat Cabang Perlindungan Utama

Logika Proteksi Penundaan Lama Kelebihan Beban Arus beban melebihi standar → sampel CT dan dikirim ke pengontrol → Cocok dengan kurva penundaan waktu lama yang terbalik → Penundaan lama untuk kelebihan beban ringan, penundaan singkat untuk kelebihan beban berat → Penundaan berakhir → Perjalanan

Logika Proteksi Penundaan Waktu Singkat Hubungan Pendek Hubungan pendek terjadi di sirkuit hilir → Arus hubung singkat memicu pengontrol saluran masuk → Saluran masuk menetapkan penundaan waktu singkat sebesar 0,1～0,3 detik → Pertama-tama tunggu hingga pemutus sirkuit saluran keluar trip secara instan untuk menghilangkan gangguan → Jika saluran keluar gagal trip / gangguan tidak dihilangkan → Penundaan berakhir → Trips saluran masuk (mencegah loncatan)

Logika Proteksi Arus Pendek Sirkuit Pendek Sirkuit pendek serius di dekat busbar atau di dalam kabinet saluran masuk → Arus hubung singkat jauh melebihi pengaturan sesaat → Terpicu secara langsung tanpa penundaan atau menunggu dalam waktu singkat → Pengontrol mengeluarkan perintah dengan segera → Pemutus sirkuit akan trip secara instan

Logika Proteksi Gangguan Bumi Metode 1: CT urutan nol mengumpulkan jumlah vektor tiga fasa + N Metode 2: Pengontrol menghitung arus urutan nol melalui pengoperasian arus tiga fasa → Mendeteksi bahwa arus urutan nol yang tidak seimbang melebihi standar → Menentukan pembumian/kerusakan dan kebocoran isolasi fasa tunggal → Alarm atau penundaan/perjalanan seketika

C. Diagram Blok Logika Perlindungan Tegangan Rendah/Rugi Tegangan

Tegangan saluran masuk turun / jaringan listrik eksternal kehilangan daya → Pelepasan tegangan rendah memonitor tegangan secara real time → Tegangan lebih rendah dari ambang batas yang ditetapkan → Tindakan pelepasan tegangan rendah → Perjalanan paksa → Penutupan otomatis tidak diperbolehkan setelah jaringan listrik dipulihkan; penutupan hanya dapat dilakukan dengan izin manual/logis

D. Diagram Blok Logika Saling Bertautan untuk Jalur Masuk Ganda + Pengikat Bus (Interlock Tiga Saklar)

1# Jalur Masuk Ditutup

↓

Kontak bantu listrik + Batang penghubung mekanis

↓

Blokir sirkuit penutup 2# jalur masuk dan bus tie

2# Jalur Masuk Ditutup

↓

Secara bersamaan memblokir sirkuit penutup 1# jalur masuk dan bus tie

Dasi Bus Ditutup

↓

Secara bersamaan memblokir sirkuit penutup saluran masuk 1# dan 2#

Aturan Inti: Hanya dua dari tiga sakelar yang diperbolehkan berada dalam posisi tertutup setiap saat; dilarang keras menutup ketiga sakelar secara bersamaan.

e. Diagram Blok Logika Koordinasi Perlindungan Tingkat Atas dan Bawah

Kabinet jalur keluar: Perjalanan sesaat hubung singkat → Koordinasi langkah perbedaan waktu → Kabinet jalur masuk: Perjalanan penundaan waktu pendek hubung singkat → Realisasi: Gangguan hilir dipicu oleh sakelar hilir, bukan jalur masuk utama, memastikan selektivitas catu daya.

IV. Interlock Mekanik dan Interlock Elektrikal (Prioritas Utama)

Jalur masuk tunggal: Interlock mekanis antara pintu kabinet dan sakelar; pintu tidak dapat dibuka ketika ditutup, dan saklar terpaksa trip ketika pintu dibuka untuk mencegah masuknya interval hidup secara tidak disengaja.

Skenario jalur masuk ganda + dasi bus: Interlock ganda dari interlock listrik dan interlock mekanis, dengan tegas melarang penutupan dua jalur masuk secara bersamaan dan paralel ilegal antara jalur masuk dan dasi bus, untuk mencegah sirkulasi, korsleting, dan kelelahan transformator.

Struktur mekanis pemutus sirkuit itu sendiri dapat diandalkan, dengan penutupan dan pembukaan di tempat, tidak ada gangguan, dan pengoperasian mekanisme penyimpanan energi yang andal.

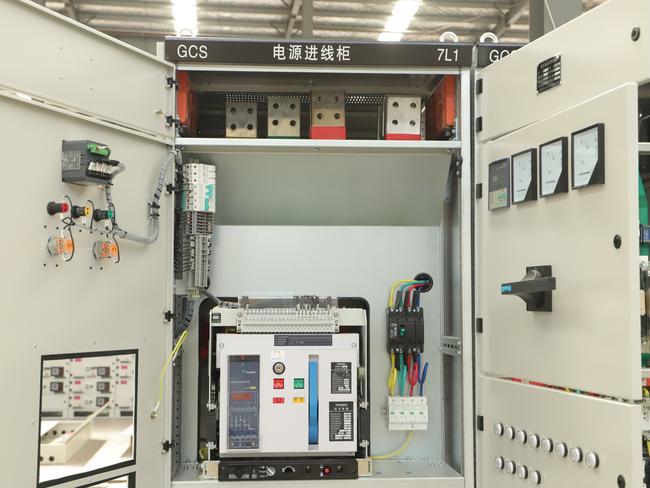

V. Struktur Kabinet dan Teknologi Busbar

Kekuatan pelat kabinet dan kekakuan rangka cukup untuk menahan benturan gaya gerak listrik hubung singkat tanpa guncangan atau deformasi.

Spesifikasi, susunan, dan penyangga insulasi busbar utama mematuhi peraturan; pengaturan urutan fase adalah standar, dan partisi isolasi fase-ke-fase dan fase-ke-tanah telah selesai.

Sistem pembumian yang lengkap: Rangka kabinet, pintu, panel samping, dan kabinet pengikat bus semuanya dibumikan secara andal dan terpusat, dengan jalur pembumian yang berkesinambungan dan tidak terputus.

Tingkat perlindungan disesuaikan dengan lingkungan di lokasi, mencegah masuknya debu, cipratan, dan hewan kecil ke dalam kabinet yang dapat menyebabkan korsleting.

VI. Konfigurasi Pemantauan dan Tampilan

Pemantauan arus dan tegangan real-time standar, yang dapat memeriksa keseimbangan tiga fase dan penyimpangan tegangan.

Dilengkapi dengan perangkat tampilan langsung untuk menilai secara intuitif apakah saluran masuk aktif, mencegah sentuhan yang tidak disengaja dan perawatan yang salah.

Diperlukan konfigurasi pemantauan suhu dan kelembaban serta pencegahan dan pengendalian kondensasi dalam kabinet untuk mencegah degradasi insulasi akibat kondensasi lembab.

VII. Adaptasi Lingkungan dan Operasi

Beradaptasi dengan ketinggian di lokasi, suhu dan kelembaban, debu, dan lingkungan gas korosif; bagian isolasi dan badan kabinet memenuhi standar anti korosi dan tahan cuaca.

Desain kondensasi dan pencegahan jamur di dalam kabinet; perangkat pemanas dan dehumidifikasi dikonfigurasikan di area lembab.

Cadangan ruang pemeliharaan dan ruang masuk dan keluar kabel; kabelnya rapi, dan sirkuit primer dan sekunder disalurkan secara terpisah untuk mencegah interferensi.

VIII. Pengoperasian dan Pemeliharaan serta Inspeksi Keselamatan

Dilengkapi dengan titik pemutusan yang jelas untuk mengisolasi catu daya secara andal selama pemeliharaan.

Mampu menerapkan proses operasi pemeliharaan pelabelan pemadaman listrik dan penguncian, dengan kondisi pengoperasian yang aman.

Komponen-komponennya diatur secara wajar, memudahkan pemeriksaan harian, pengukuran suhu, pengencangan, dan penggantian komponen di kemudian hari, tanpa jalan buntu pemeliharaan.

Ringkasan

Kabinet masuk bertegangan rendah adalah pintu gerbang inti dari sistem distribusi daya bertegangan rendah, yang menjalankan tugas penting akses catu daya, perlindungan keselamatan, dan distribusi beban. Perhatian utamanya berfokus pada delapan aspek: penentuan posisi keselamatan kelistrikan, kinerja inti kelistrikan, logika dan kontrol proteksi, proteksi interlocking, teknologi kabinet dan busbar, konfigurasi pemantauan, adaptasi lingkungan, serta keselamatan pengoperasian dan pemeliharaan. Diantaranya, logika proteksi (termasuk beban berlebih, hubung singkat, gangguan bumi, proteksi tegangan rendah) dan interlocking ganda (mekanis + elektrik) adalah kunci untuk memastikan pengoperasian kabinet yang aman dan stabil, yang secara efektif dapat mencegah perluasan kesalahan, pengoperasian yang salah, dan kecelakaan keselamatan. Kesesuaian rasional dari semua indikator dan kepatuhan yang ketat terhadap standar teknis merupakan prasyarat untuk pengoperasian kabinet masuk bertegangan rendah yang andal dalam jangka panjang.

FAQ (Pertanyaan yang Sering Diajukan)

Q1: Apa peran inti kabinet masuk bertegangan rendah dalam sistem distribusi tenaga listrik?

A1: Ini adalah saluran masuk daya total dan gerbang perlindungan utama dari sistem tegangan rendah, yang bertanggung jawab atas akses daya, perlindungan kesalahan, dan distribusi daya hilir, dan keandalannya secara langsung memengaruhi pengoperasian sistem yang aman.

Q2: Mengapa koordinasi selektif pengaturan proteksi penting untuk kabinet jalur masuk?

A2: Ini memastikan gangguan hilir diputus oleh sakelar saluran keluar terlebih dahulu, menghindari pemadaman total sistem dan memastikan kontinuitas pasokan daya.

Q3: Apa tujuan dari interlock ganda (mekanikal + elektrik) pada skenario jalur masuk ganda + bus tie?

A3: Ini melarang paralelisasi sakelar yang salah, mencegah arus sirkulasi, korsleting, dan kelelahan transformator untuk memastikan keamanan sistem.

Q4: Faktor-faktor apa yang harus dipertimbangkan dalam adaptasi lingkungan dari kabinet masuk bertegangan rendah?

A4: Beradaptasi dengan ketinggian, suhu, kelembapan, debu, dan gas korosif di lokasi; konfigurasikan perangkat anti-kondensasi dan tingkat perlindungan yang sesuai.

Q5: Bagaimana cara memastikan keamanan operasi pemeliharaan untuk lemari masuk bertegangan rendah?

A5: Lengkapi titik henti yang jelas, terapkan pelabelan dan penguncian pemadaman listrik, dan atur komponen secara wajar untuk menghindari jalan buntu pemeliharaan.
